Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Máy cắt thủy lực CNC | Tên sản phẩm: | Máy cắt CNC thủy lực HGN-13x3100 tấm kim loại |
|---|---|---|---|
| Tình trạng: | Mới mẻ | Đăng kí: | Máy cắt kim loại công nghiệp, máy cắt tấm kim loại |
| Vật liệu cắt: | Kim loại thép không gỉ thép carbon nhôm, tấm thép MS / SS / GI vv | Tối đa Độ dày cắt: | 13mm |
| Max. Tối đa cutting width (mm) chiều rộng cắt (mm): | 2500/3200/4000/6000, v.v. | Hệ thống điều khiển: | Bộ điều khiển CNC Delem DAC-360T, ELGO P40T |
| Hỗ trợ cắt phía sau: | Thiết bị hỗ trợ cắt khí nén | Màu sắc: | Có thể tùy chỉnh |
| Vôn: | 380V, tùy chỉnh | Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến |
| Sự bảo đảm: | 1 năm | ||
| Điểm nổi bật: | máy cắt kim loại thủy lực PSL,máy cắt thủy lực nhỏ PSL,máy cắt tấm kim loại thủy lực PSL |
||

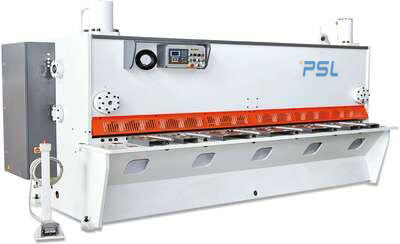

Máy cắt tấm kim loại tự động Máy cắt tấm thủy lực Châu Âu theo cách thức LVD-YSD
Đặc điểm cấu trúc chính của máy,
1. Sử dụng phương pháp phân tích phần tử hữu hạn UG, thiết kế phụ trợ CAD, khung sử dụng phương pháp hàn tích hợp và loại bỏ rung động bên trong và các phương pháp khác để làm cho máy có độ cứng và khả năng chống rung cao hơn.
2.Thanh dẫn hướng lăn ba điểm được sử dụng để hỗ trợ giá đỡ dao, và khoảng cách lưỡi dao được điều chỉnh bằng tay hoặc cơ giới (tùy chọn).Giá trị khe hở được chuyển đổi thành giá trị của chiều dày tấm có thể cắt được.Việc điều chỉnh là thuận tiện và giá trị là chính xác.
3.Sử dụng hỗ trợ lưỡi có thể điều chỉnh và lưỡi dài tích hợp bốn cạnh hình chữ nhật, thuận tiện để điều chỉnh độ đồng đều của khoảng cách lưỡi, cải thiện chất lượng cắt và kéo dài tuổi thọ của lưỡi.
4. Hệ thống đồng bộ xi lanh dầu song song được sử dụng và máy công cụ được ứng suất đều.Bằng cách điều chỉnh lượng dầu của xi lanh song song, góc cắt có thể được điều chỉnh thuận tiện hơn để đáp ứng nhu cầu cắt các độ dày tấm khác nhau.
5. Khi cắt tấm mỏng có thể giảm góc cắt, giảm thiểu sự biến dạng của các chi tiết, đường rạch thẳng và không có gờ.
6. Lưỡi dao hình chữ nhật, bốn cạnh có thể được sử dụng, tuổi thọ lâu dài, dễ dàng mài.
7. Hỗ trợ lưỡi di chuyển tạo điều kiện thuận lợi cho việc điều chỉnh độ đồng đều của khe hở, cải thiện chất lượng cắt và kéo dài tuổi thọ của lưỡi.
số 8.Bàn đỡ bóng chuyển tải đa năng được sử dụng để giảm cường độ lao động của người vận hành.
9.Hệ thống thủy lực sử dụng bộ tích áp kiểu bàng quang làm nguồn năng lượng phụ, đồng thời hấp thụ tác động áp lực của hệ thống, để máy công cụ chạy êm và tiếng ồn thấp.
10. Dùng shot pening để tẩy rỉ và phun sơn chống rỉ.
Các bộ phận chính của máy
1. Khung chính bao gồm nhà hai bên, dầm ép phía trước, bàn làm việc phía trước.
2. Lưỡi dao /người giữ dao vớiđường ray dẫn hướng lăn ba điểm.
3. Lưỡi dài tích hợp bốn lưỡi hình chữ nhật.
4. Hệ thống bảng van thủy lực thay đổi, hệ thống đồng bộ xi lanh dầu song song.
5. Thiết bị đo lường sau có động cơ với vít me bi và guider tuyến tính, động cơ biến tần hoặc động cơ servo.
6. Thiết bị đèn line-up.
7. Bộ điều khiển NC / CNC Estun E21s, ELGO P40T, Delem DAC360T, v.v.
8. Bàn đỡ bóng chuyển tải đa năng.
9. Nút chặn phía trước.
10. Bộ tích lũy kiểu bàng quang.
Thông số kỹ thuật của HGN-13x3100,
| Không. | Tên | Giá trị | Đơn vị | Nhận xét |
| 1 | Tối đađộ dày cắt | 13 | mm | σb≤450N / mm2 |
| 2 | Tối đachiều rộng cắt | 3100 | mm | |
| 3 | Tối đalực cắt | 580 | kN | |
| 4 | họng | 100 | mm | |
| 5 | Góc cắt | 0,5-2,5 | bằng cấp | có thể điều chỉnh |
| 6 | Cú đánh | số 8 | Số lần / phút. | |
| 7 | Phạm vi đo lưng | 10-1000 | mm | |
| số 8 | Số lượng giữ lại | 17 | máy tính | |
| 9 | Thể tích thùng dầu | 450 | L |
| 10 | Công suất của động cơ chính | 15 | kW | |
| 11 | Chiều dài | 3900 | mm | |
| 12 | Bề rộng | 2200 | mm | |
| 13 | Chiều cao | 2350 | mm | |
| 14 | Trọng lượng của máy | 8700 | Kilôgam |
Hệ thống thủy lực
1. Giới thiệu công nghệ tiên tiến của Châu Âu và áp dụng hệ thống điều khiển thủy lực tích hợp, nó có độ tin cậy tốt.
2. Hệ thống đồng bộ hóa xi lanh loạt được thông qua và máy được tải đồng nhất.
3. Hệ thống thủy lực sử dụng bộ tích lũy túi da làm năng lượng phụ trợ, đồng thời hấp thụ áp lực tác động, máy công cụ chạy êm và ít tiếng ồn.
4.Lực ép tăng lên cùng với sự gia tăng của lực cắt.
5. Hệ thống thủy lực có bảo vệ chống tràn quá tải, an toàn và đáng tin cậy.
6. Bơm dầu sử dụng bơm bánh răng trong của Công ty NACHI Nhật Bản, có thể chịu được áp suất cao và độ ồn thấp.
7. Gioăng được sản xuất bởi Đức MERKEL và Nhật Bản NOK.
số 8.Hệ thống thủy lực được trang bị các bộ lọc với độ chính xác lọc cao.
9. Máy cắt có thể làm việc liên tục dưới tải định mức.Hệ thống thủy lực ổn định và chính xác.
Hệ thống điện
1. Sử dụng bộ điều khiển Estun NC E21s để điều khiển việc di chuyển máy đo lùi,hoặc bộ điều khiển CNC ELGO P40T hoặc DELEM DAC360T để điều khiển Back-gauge (chiều dài cắt), góc cắt, chiều rộng cắt và khe hở lưỡi cắt và hỗ trợ cắt khí nén phía sau.đặc biệt cho máy cắt.
5.2.Các thành phần điện chính sử dụng thương hiệu nổi tiếng như Schneider, Siemens, ABB, phù hợp với các tiêu chuẩn quốc tế, an toàn và đáng tin cậy, tuổi thọ lâu dài và khả năng chống nhiễu mạnh.
5.3.Tủ điều khiển điện tử đạt tiêu chuẩn cấp bảo vệ IP54, các linh kiện điện được sắp xếp theo tiêu chuẩn và được đánh dấu rõ ràng.
5.4.Nó được trang bị một bảng điều hành di động và một công tắc bàn đạp di động để vận hành dễ dàng.
5.5.Thiết bị có các biện pháp an toàn điện đáng tin cậy như dừng khẩn cấp và bảo vệ quá tải để đảm bảo an toàn cho thiết bị và con người.
