Thông tin chi tiết sản phẩm:
Thanh toán:
|

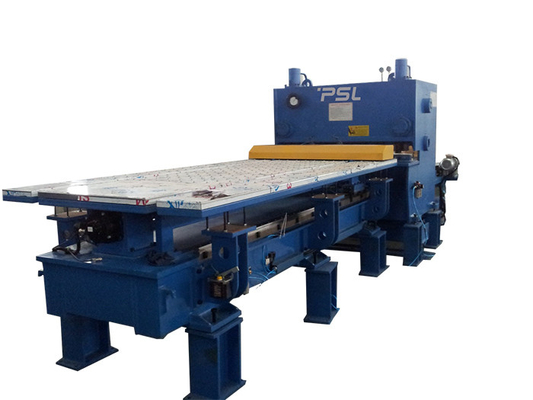

| Đăng kí: | Công nghiệp kim loại tấm | Tên sản phẩm: | Dây chuyền cắt thủy lực cho ăn trước CNC |
|---|---|---|---|
| Loại hình: | Dây chuyền cắt kim loại tấm QC11K-4x2000 | Vật liệu cắt: | Kim loại thép không gỉ thép carbon nhôm, tấm thép MS / SS / GI vv |
| Chế độ điều khiển: | Bộ điều khiển CNC Delem DAC310T DAC360T, Cybelec T8 | Động cơ chính: | Động cơ bình thường, động cơ servo |
| Thước đo phía trước: | Vít bi + Guider tuyến tính, hành trình 3000mm | Động cơ cho ăn phía trước: | Động cơ Servo |
| Màu sắc: | Xanh + Trắng, Xám đen + Đỏ, tùy chỉnh | Vôn: | 220V / 380V / 400V 50HZ / 60HZ, tùy chỉnh |
| Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến, Hỗ trợ kỹ thuật video | Sự bảo đảm: | 1 năm, có thể thương lượng |

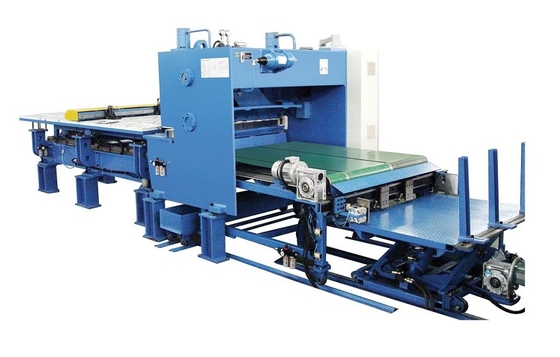

| Điểm nổi bật: | Dây chuyền nạp liệu phía trước cắt CNC,Dây chuyền nạp liệu phía trước Servo,Dây chuyền xếp chồng thủy lực Servo |
||
1. Sử dụng thiết kế Auto-CAD máy tính.Khung dây đầy đủ, giá đỡ lưỡi và bàn ăn / đo phía trước được phân tích bằng phần mềm phân tích phần tử hữu hạn ANSYS để đảm bảo tính hợp lý và sức mạnh của khung và cấu trúc.CáccắttôiNg dòng sử dụng tất cả thép có cấu trúc hàn, xử lý rung động của quá trình lão hóa để loại bỏ ứng suất bên trong, với độ cứng và ổn định tốt.
2. Sử dụng bàn cho ăn dài phía trước, toàn bộ quá trình, và loại bỏ căng thẳng, với độ cứng và tính toàn vẹn mạnh mẽ;một trục vít bi, hướng dẫn lăn chuyển động linh hoạt và đáng tin cậy;việc loại bỏ độ lệch của tấm dài;kẹp khí nén, hệ thống phía sau thẳng đứng, dữ liệu có thể được lên lịch tự động cắt liên tục cho ăn.
3. Dòng cắt nàysử dụng bộ điều khiển CNC Delem DAC310T hoặc DAC360T hoặc Cybelec T8 để điều khiển và điều khiển trục tiếp liệu / thước đo phía trước (chiều dài cắt),Góc cắt và khe hở / khe hở của lưỡi cắttheo độ dày và chiều dài tấm khác nhau.
Bộ điều khiển CNC DELEM DAC310T hoặc DAC360T Cắt thoải mái trong tầm tay bạn.Nó cải thiện hiệu quả cắt và chất lượng cắt.
Nhà ở dựa trên bảng điều khiển
4. Máy tiêu chuẩn của chúng tôi được lắp ráp với động cơ bình thường.Nhưng giờ đây, một động cơ servo công suất cao mới có thể được áp dụng cho máy cắt của chúng tôi.Động cơ servo tiết kiệm năng lượng hơn, bảo vệ môi trường và giảm chi phí sản xuất.
Động cơ Servo động cơ bình thường
5.Hệ thống điều khiển thủy lực tích hợp tiên tiến, nó có độ tin cậy tốt.đáng tin cậy hơn và dễ dàng để bảo trì. Hệ thống thủy lực sử dụng bộ tích điện túi da làm năng lượng phụ, đồng thời hấp thụ áp lực tác động, máy chạy êm và ít tiếng ồn.
6. Lưỡi hình chữ nhật với bốn cạnh cắt để kéo dài tuổi thọ làm việc, góc cắt có thể điều chỉnh để giảm biến dạng tấm.
Giá đỡ lưỡi trên có cấu trúc nghiêng vào trong để tạo điều kiện cho vật liệu vào và cũng nâng cao độ chính xác của chi tiết gia công
Thông số kỹ thuật của Shear QC11K-4x20 / 3000,
| Loại hình | QC11K-4x2000 / 3000 |
| Tối đaĐộ dày cắt |
4mm (Thép nhẹ) 2mm (thép không gỉ) |
| Tối đaChiều rộng cắt | 2000mm |
| Tối đaHành trình khổ trước | 3000mm |
| Số lần đột quỵ | 10-35 / phút |
| Góc cắt | 0,5-2,5Degree |
| Độ sâu của cổ họng | 100mm |
| Chiều cao của bàn làm việc | 1000mm |
| Chiều rộng của bàn làm việc | 500mm |
| Công suất động cơ chính | 5,5kw |
| Động cơ servo của công suất đo phía trước | 1,5kw |
| Bơm dầu | 25L / phút |
| Kích thước cắt: | 2750x1700x1900 |
| Kích thước của bàn ăn phía trước | 4500x2000x1000 |
| Khối lượng tịnh của lực cắt. | 4,2 tấn |
| Vôn. |
380V, 50HZ
|
| Mô hình tùy chọn | nhà chế tạo | Nhận xét | |
|---|---|---|---|
| Hệ thống CNC | DAC310T DAC360T |
DELEM |
|
| Hệ thống thủy lực | Van điện từ chính |
Rexroth ĐẦU TIÊN |
|
| Thước đo phía trước |
Động cơ servo Vít bi + Guider tuyến tính |
ESTUN ĐÀI LOAN |
|
| Bơm dầu | Bơm dầu bánh răng bên trong |
Allead |
|
| Nguồn điện chính |
Động cơ bình thường, Động cơ servo (Tùy chọn) |
Trung Quốc VEICHI |
|
| Bàn làm việc phía trước | Pallet lớn và giá bóng | PSL | |
| Các biện pháp an ninh |
Hàng rào thép phía trước bảo vệ Bảo vệ cảm biến an toàn phía sau (Tùy chọn) |
PSL | |
| Thiết bị hỗ trợ trở lại | Không |
KHÔNG |
|
| Thanh thải lưỡi | Điều chỉnh cơ giới bởi Bộ điều khiển CNC vận hành |
PSL | |
| Bộ phận điện | Schneider Relay, Công tắc tơ | Schneider | |
| Đổi chân | Không | Không | |
| Sâu họng | 100mm |
| Người mẫu |
Tối đa Tkn. |
Sức mạnh năng suất | Tối đaChiều dài | Góc | X.Stroke | Quyền lực | L * W * H (mm) | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| QC11K-6 * 2500 | 6mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 7,5kW | 3140 * 1740 * 2040 | 4800Kg |
| QC11K-6 * 3200 | 6mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 7,5KW | 3750 * 1770 * 2150 | 5800Kg |
| QC11K-6 * 4000 | 6mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4830 * 1840 * 2150 | 7500Kg |
| QC11K-6 * 5000 | 6mm | ≤450kN / cm | 5000mm | 0,5-2,5 ° | 750mm | 15KW | 5830 * 1840 * 2150 | 13000Kg |
| QC11K-6 * 6000 | 6mm | ≤450kN / cm | 6000mm | 0,5-3 ° | 750mm | 15KW | 6480 * 2100 * 2300 | 18000Kg |
| QC11K-8 * 2500 | 8mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 11KW | 3040 * 1700 * 1700 | 5500Kg |
| QC11K-8 * 3200 | 8mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 11KW | 3860 * 1700 * 1700 | 6200Kg |
| QC11K-8 * 4000 | 8mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4640 * 1700 * 1700 | 7900Kg |
| QC11K-8 * 5000 | 8mm | ≤450kN / cm | 5000mm | 0,5 ~ 3 ° | 750mm | 18,5KW | 5400 * 2400 * 2000 | 13500Kg |
| QC11K-8 * 6000 | 8mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 750mm | 22KW | 6480 * 2100 * 2350 | 19000Kg |
| QC11K-8 * 8000 | 8mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 750mm | 22KW | 8580 * 2130 * 2350 | 29500Kg |
| QC11K-10 * 2500 | 10mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 950mm | 15KW | 3040 * 1800 * 1700 | 6500Kg |
| QC11K-10 * 3200 | 10mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 950mm | 11KW | 3850 * 1830 * 1900 | 7500Kg |
| QC11K-10 * 4000 | 10mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 950mm | 15KW | 4650 * 2100 * 2000 | 11000Kg |
| QC11K-10 * 5000 | 10mm | ≤450kN / cm | 5000mm | 0,5 ~ 3 ° | 950mm | 15KW | 5750 * 2100 * 2000 | 16000Kg |
| QC11K-10 * 6000 | 10mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 950mm | 15KW | 6500 * 2100 * 2300 | 24000Kg |
| QC11K-10 * 8000 | 10mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 950mm | 15KW | 6800 * 2100 * 2300 | 32000Kg |
| QC11K-13 * 2500 | 13mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 1000mm | 15KW | 3285 * 1830 * 2390 | 7500Kg |
| QC11K-13 * 3200 | 13mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 1000mm | 15KW | 3855 * 1830 * 2390 | 9500Kg |
| QC11K-13 * 4000 | 13mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 1000mm | 18,5KW | 4850 * 1830 * 2390 | 12500Kg |
| QC11K-13 * 6000 | 13mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 6850 * 1930 * 2650 | 30000Kg |
| QC11K-13 * 8000 | 13mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 8950 * 2130 * 2850 | 46000Kg |
| QC11K-13 * 9000 | 13mm | ≤450kN / cm | 9000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 9980 * 2130 * 2850 | 65000Kg |
| QC11K-13 * 10000 | 13mm | ≤450kN / cm | 10000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 11050 * 2500 * 3100 | 85000Kg |
| QC11K-16 * 2500 | 16mm | ≤450kN / cm | 2500mm | 0,5 ~ 3 ° | 1000mm | 22KW | 3440 * 1940 * 2830 | 9500Kg |
| QC11K-16 * 3200 | 16mm | ≤450kN / cm | 3200mm | 0,5 ~ 3 ° | 1000mm | 22KW | 4010 * 1940 * 2830 | 11000Kg |
| QC11K-16 * 4000 | 16mm | ≤450kN / cm | 4000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 5010 * 1980 * 2830 | 15500Kg |
| QC11K-16 * 5000 | 16mm | ≤450kN / cm | 5000mm | 0,5 ~ 3,5 ° | 1000mm | 30KW | 5900 * 2600 * 2830 | 25000Kg |
| QC11K-16 * 6000 | 16mm | ≤450kN / cm | 6000mm | 1 ~ 3,5 ° | 1000mm | 37KW | 6900 * 2600 * 2830 | 36000Kg |
| QC11K-16 * 8000 | 16mm | ≤450kN / cm | 8000mm | 1 ~ 3,5 ° | 1000mm | 45KW | 8900 * 2900 * 3430 | 75000Kg |
| QC11K-20 * 2500 | 20mm | ≤450kN / cm | 2500mm | 1 ~ 3 ° | 1000mm | 30KW | 3440 * 1980 * 2830 | 14000Kg |
| QC11K-20 * 3200 | 20mm | ≤450kN / cm | 3200mm | 1 ~ 3 ° | 1000mm | 30KW | 4010 * 1900 * 2830 | 17000Kg |
| QC11K-20 * 4000 | 20mm | ≤450kN / cm | 4000mm | 1 ~ 3,5 ° | 1000mm | 37KW | 4850 * 2600 * 2900 | 22000Kg |
| QC11K-20 * 6000 | 20mm | ≤450kN / cm | 6000mm | 1 ~ 3,5 ° | 1000mm | 55KW | 6700 * 3000 * 3000 | 54000Kg |
| QC11K-30 * 2500 | 30mm | ≤450kN / cm | 2500mm | 1 ~ 3,5 ° | 1000mm | 45KW | 3440 * 1900 * 2830 | 25000Kg |
| QC11K-30 * 3200 | 30mm | ≤450kN / cm | 3200mm | 1 ~ 3,5 ° | 1000mm | 45KW | 4200 * 1900 * 3000 | 34000Kg |
Lưu ý: Nếu các thông số này không được cập nhật hoặc thay đổi kịp thời, vui lòng hiểu và liên hệ với chúng tôi bằng cách Chat trực tuyến hoặc email.CẢM ƠN.
