Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tình trạng: | Mới mẻ | Tên sản phẩm: | Máy cắt kim loại bằng sợi quang, máy cắt laser dạng tấm và ống kim loại |
|---|---|---|---|
| Từ khóa: | cắt kim loại tấm bằng laser, máy cắt laser | Cơ thể chính: | Thép tấm và ống thép kết cấu hàn |
| Hàm số: | Cắt vật liệu kim loại, cắt và khắc | Điều khiển: | Hệ thống điều khiển Cypcut CNC |
| Phần mềm điều khiển: | Cypcut, Cypnest | Nguồn laser: | IPG, Raycus, Max |
| Chế độ làm mát: | Làm mát bằng nước, Hệ thống làm mát và bảo vệ bằng nước, Máy làm lạnh nước công nghiệp | Định dạng đồ họa được hỗ trợ: | AI, DXF, PLT, DST, CAD |
| Độ dày cắt: | Phụ thuộc vào vật liệu, Vật liệu, thép cacbon 0-16mm, thép không gỉ 0-8mm | Khu vực làm việc: | 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm |
| Công suất laser: | 1000W / 2000W / 3000W / 4000W | Hệ thống lái xe: | Thiết bị servo Yaskawa.Delta, Fuji.Panasonic |
| điều khiển: | X, Y, Z tất cả động cơ servo | Khu vực cắt: | L4010mm * W2010mm |
| Hình dạng ống: | Ống tròn, ống vuông, ống elip, ống dị hướng | Chiều dài ống cắt: | 1000-6000mm |
| Đường kính ống cắt: | 20-150mm | Màu sắc: | Màu tiêu chuẩn hoặc tùy chỉnh |
| Đăng kí: | Cắt laser, khắc laser | Sự bảo trì: | Chẩn đoán và phát hiện trực tuyến từ xa |
| Chứng nhận: | ISO,SGS,CCC | Sự bảo đảm: | 1-2 năm |
| Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài | ||
| Điểm nổi bật: | máy cắt laser ống cnc,máy cắt ống laser cnc PSL,máy cắt ống laser cnc PSL |
||

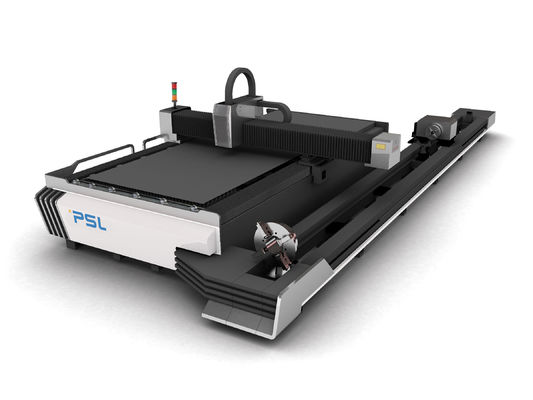

Bàn làm việc Đơn kim loại Tấm & Ống Máy cắt laser hỗn hợp CNC Máy cắt Laser sợi quang
Đặc tính kỹ thuật chính,
So với tiết kiệm, máy có hai chức năng, có thể cắt ống, cũng có thể cắt ván
Ngành áp dụng:
◆ Được sử dụng rộng rãi trong việc cắt thép không gỉ, thép cacbon, thép mangan, thép lò xo, hợp kim titan, tấm mạ kẽm, tấm nhôm, đồng thau, đồng và các vật liệu kim loại khác.
◆ Loại cực cao, cắt vật liệu kim loại đặc biệt.
◆ Được sử dụng cho ống tròn kim loại, ống vuông, kim loại hình chữ L, kim loại hình chữ H, v.v.
Vật liệu áp dụng:
Tấm thép carbon:0-16mm
Ống / ống thép carbon: 0-12mm
Tấm thép không gỉ: 0-8mm
Ống / ống thép không gỉ: 0-6mm.
Tấm nhôm & ống / ống: 0-6mm
Độ dày đo được ở trên có sẵn độ dày cắt chất lượng cao tốc độ cao.
Cấu trúc máy,
Giường máy
Giường máy áp dụng cấu trúc hàn tích hợp, xử lý dập tắt nhiệt độ cao và sau đó xử lý lão hóa do rung động.Nó có độ cứng tốt và độ chính xác cao, có thể sử dụng lâu dài mà không bị biến dạng.
Bàn làm việc cố định
Máy sử dụng cấu trúc giàn, bộ truyền động hai mặt tốc độ cao YYC và bánh răng (Herion) của Đài Loan và thanh dẫn tuyến tính, với khả năng truyền động ổn định và độ chính xác cao.
Khung chính bàn làm việc cố định: toàn bộ quá trình uốn của tấm cực dày được áp dụng, và sau đó hàn toàn bộ được hình thành để có khả năng chịu lực lớn.
Ống / Thiết bị cắt ống
Mâm cặp tự động
Mâm cặp tự động khí nén có khả năng kẹp chặt ống tròn, ống vuông, ống hình bầu dục một cách nhanh chóng.
Công nghệ mâm cặp được cấp bằng sáng chế có bốn móng vuốt để định tâm tự động, có thể hỗ trợ ống tròn, ống vuông và ống hình bầu dục.
Ống tròn và các vật liệu khác tự động thực hiện chức năng định tâm kẹp.
Mâm cặp được thiết kế mỏng có thể dễ dàng đi vào bên trong mâm cặp cố định để nhận ra việc cắt đuôi.
Mâm cặp cố định
Mâm cặp cố định sử dụng bốn móng để kẹp ống, và đầu kẹp được trang bị cơ cấu con lăn và có thể kẹp và căn giữa một cách nhanh chóng.
Mâm cặp có bộ truyền động động cơ servo và mâm cặp di động, hai mâm cặp có thể quay cùng lúc, có thể đạt được tốc độ quay cắt ống nhanh chóng mà không làm biến dạng ống.
Chùm tia chéo
Xà ngang được hàn toàn bộ.Sau hai lần dập tắt nhiệt độ cao và lão hóa rung, xà ngang được hình thành bằng quá trình xử lý chính xác cao.
Chùm ngang kéo dài (trục Y) để xử lý và cắt ống.
Điều khiển chuyển động trục X, Y, Z, W
Trục X, Y, Z và trục quay W đều sử dụng động cơ servo mô-men xoắn cao, với độ chính xác cao, tốc độ cao, mô-men xoắn lớn, quán tính lớn, hiệu suất ổn định và bền bỉ.
Hệ thống xả thải
Phần dưới của giường được trang bị xe đẩy, có thể thu gom các chất thải trong quá trình sản xuất và các bộ phận nhỏ.
Hệ thống khử bụi
Bàn làm việc máy cắt laser CNC có hệ thống hút bụi vách ngăn đặc biệt, dùng để loại bỏ bụi, khí thải và các chất khác trong quá trình sản xuất.
Các thông số công nghệ chính,
| Tên | Tấm kim loại & ống hỗn hợpMáy cắt laser sợi quang | |
| người mẫu | FCLT4020-3000W | |
| sức mạnh của tia laser | 3000w | |
| nguồn laser | RAYCUS / IPG | |
| BPP, mm * mrad | 1,27 | |
| Bước sóng laser | 1070nm | |
|
Độ dày cắt tối đa (Tấm & Ống) |
Thép carbon(O2) | 14-16mm |
| Thép không gỉ(N2) | 6-8mm | |
| Tấm nhôm / ống | 4-6mm | |
| Tấm / ống đồng thau | 4mm | |
| Tốc độ cắt tối đa | 60-80m / phút (theo vật liệu) |
| Tối đasự tăng tốc | 1,0G |
| Năng lượng không ổn định | ≤2% |
| các định dạng đồ họa được hỗ trợ | CAD,Phần mềm CorelDraw,DXF / DWG / PLT |
| khu vực cắt | 4000 × 2000 |
| Trục X đi du lịch | 4010 |
| Trục Y di chuyển | 2010mm |
| Trục Z đi du lịch | 120mm |
| Phạm vi điều chỉnh trục W | 360 độ |
| độ chính xác của vị trí lại | ± 0,03mm / m |
| độ chính xác của vị trí trục X / Y | ± 0,03mm / m |
| Tối đatải trọng của bàn làm việc | 700kg |
| sức mạnh của máy | 350V-420V / 50Hz |
| Trọng lượng của máy | 5500kg |
| Kích thước | thịt theo loại chi tiết |
Các thành phần chính,
| 1. bộ điều khiển |
Hệ thống điều khiển Cypcut -Có thể nhận ra bố cục đồ họa thông minh, tự động chọn và kết hợp các đường cắt, tiết kiệm thời gian xử lý |
| 2.Laser Nguồn |
Thương hiệu nổi tiếng Raycus / Max / IPG - Laser trạng thái rắn kéo dài hơn 50.000 giờ;Các tùy chọn công suất khác nhau 1000w, 1500W, 2000W, 3000W, v.v. |
| 3. tự động lấy nét |
Điện dung tự động điều chỉnh độ cao Raytools hoặc WSX hoặc Đầu cắt PRECITEC -Điểm tiêu điểm sẽ được tự động điều chỉnh trong quá trình cắt để đạt được hiệu quả cắt tốt nhất của các tấm kim loại có độ dày khác nhau. |
| Hệ thống 4.Servo |
Nhật Bản YASKAWA hoặc FUJI hoặc DELTA Servo trình điều khiển và động cơ |
| 5. đĩa |
Dầu gội đầu Nhật Bản / Dầu xả MOTORE - Được sử dụng để thay thế giá đỡ và dây đai truyền thống, giúp máy hoạt động mạnh mẽ và ổn định hơn |
|
6. độ chính xác cao Gear Rack và Linear guider |
Truyền động chính xác Thương hiệu Đài Loan HIWIN, TBI, YCC, HERION -Có thể đạt đến ± 0.02mm / 300mm
|
| 7. Máy làm lạnh làm mát |
Hanli / Tongfei Hệ thống tuần hoàn kép, ống titan trao đổi nhiệt, cảnh báo quá nhiệt, bảo vệ dòng chảy, bảo vệ mực nước két nước làm mát đặc biệt bằng sợi quang |
| số 8.Bộ điều chỉnh điện áp | Tùy chọn đối với một số Quốc gia và Khu vực có điện áp không ổn định |
