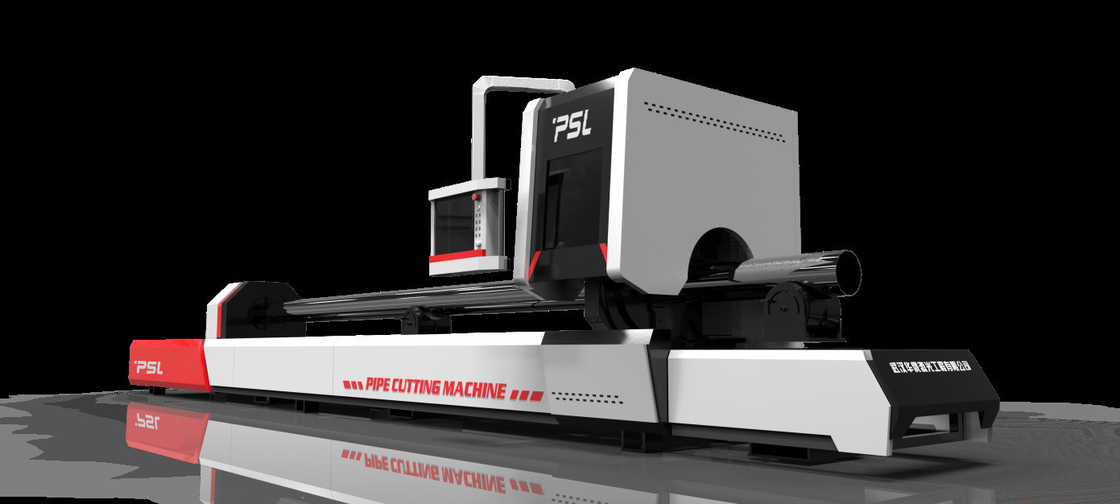

Máy cắt ống thép Máy Laser CNC Kim loại Ống hình chữ nhật vuông tròn

Máy cắt laser sợi quang CNC hình tròn vuông hình chữ nhật để chế tạo ống

Một phần của Chức năng và Tính năng,

• Thân máy có độ cứng cao, tuổi thọ của máy lâu dài.

• Kẹp quay tổng bằng khí nén, một trọng tâm chính giữa, tốc độ kẹp cao.

• Hệ thống hỗ trợ đường kính có thể thay đổi, có thể nhận ra hỗ trợ tải và hỗ trợ, có thể tăng độ chính xác cắt.

• Bù lệch thời gian thực, kẹp ống tiện lợi, độ chính xác cao khi cắt đột lỗ.

• Phần mềm điều khiển cắt góc, cắt góc chất lượng cao.

• Phần mềm tổ 3D tùy chọn, có thể cắt sắt góc và sắt kênh và các đường ống khác.

• Chức năng kiểm tra hạt hàn tùy chọn, tia hàn bất kỳ góc nào tránh cắt.

Máy cắt Laser ốngThành phần,

1, Nguồn laser: Nguồn laser sợi quangIPG / Raycus / MAX2000W

  1. Công suất đầu ra laser: 2000W

2. Bước sóng laser 1070nm

3. Năng lượng đầu ra điều chỉnh 10% ~ 100%

4. Công suất đầu vào 8kW

5. Nhiệt độ làm việc 16 ~ 35

2, Raytools / WSX / PrecitecĐầu cắt laser sợi quang

Đầu cắt laser lấy nét tự động

Được trang bị đầu nối đầu ra sợi quang QBH, thấu kính quang học đặc biệt, phương pháp điều chỉnh tiêu điểm chính xác kín và bộ chuyển đổi dung lượng nhanh với khe hở cắt tối thiểu 0,2mm, có thể tăng tốc độ cắt và giảm tiêu thụ khí.

3, Hệ thống máy công cụ

Máy sử dụng cấu trúc giàn có độ cứng cao, thiết bị gia công tiện với độ chính xác cao.Cấu trúc nhỏ gọn, diện tích sử dụng nhỏ, vận hành và bảo trì thuận tiện, có thể đáp ứng nhu cầu làm việc liên tục trong 24 giờ.

4, giường máy

Cấu trúc khung được làm bằng thép chất lượng cao hàn, hàn, sau khi ủ nhiệt độ cao chuyên nghiệp, lão hóa lần thứ hai, máy phay Gantry lớn gia công chính xác, thiết kế và gia công phương tiện để đảm bảo rằng máy có khả năng chống sốc tuyệt vời, độ cứng cao và ổn định.

5, Hệ thống truyền tốc độ cao

Máy cắt Laser sử dụng cấu trúc truyền động kép giàn và giường máy công cụ giảm chấn cao, hệ thống servo AC nhập khẩu và hệ thống điều khiển, hộp số và thanh răng nhập khẩu, đường dẫn hướng tuyến tính để dẫn hướng, để đảm bảo tốc độ cao, độ chính xác cao và độ tin cậy cao của máy.

6, Hệ thống điều khiển CNC

Hệ thống điều khiển CNC CYPCUT bao gồm quy trình cắt laser, chức năng bố trí kho thông thường và điều khiển xử lý laser.Nó chủ yếu có quy trình vẽ, cài đặt thông số, chỉnh sửa quy trình cắt do người dùng xác định, bố trí kho, lập kế hoạch tuyến đường và kiểm soát cắt.Công suất cắt có thể được điều chỉnh với tốc độ cắt.Tốc độ kéo vào và kéo ra riêng lẻ có thể được thiết lập.Nó cũng có thư viện quy trình vật liệu, có thể lưu tất cả các tham số quy trình cho cùng một vật liệu.

Phần mềm mạnh mẽ, vận hành đơn giản, tương thích với định dạng DXF, PLT, AI, NC-MASTER, v.v.

7, Hệ thống kẹp khí nén tự động

■ Hộp điều khiển cầm tay không dây, kẹp kẹp lỏng một chìa khóa và kẹp chặt.

■ Con lăn hai bờ, lực kẹp được phân bổ tốt hơn, với độ chính xác cao hơn khi cắt đường ống nhỏ.

■ Kẹp khí nén, lực giữ lớn và ổn định, ống không bị lỏng và trượt.

■ Kẹp khí nén tổng 220mm, kẹp khí nén toàn phần, không cần thay đổi đầu kẹp, dễ vận hành.

■ Kẹp định tâm tự động kép, kẹp tốc độ nhanh cho ống hình chữ nhật và hình bầu dục.Đường ống có hình dạng bất thường cần có kẹp kẹp đặc biệt.

8, Hệ thống chỉ báo ánh sáng đỏ

Đèn đỏ đồng trục được sử dụng làm chỉ thị giúp việc điều chỉnh hệ thống quang học trở nên đơn giản và chính xác hơn đến điểm làm việc posit.

9, Hệ thống cắt ống chuyên nghiệp

■ Phần mềm cắt ống chuyên nghiệp hỗ trợ cắt ống tròn, ống vuông, ống bầu dục, sắt góc và sắt kênh và các loại ống khác.

■ Bằng phần mềm lồng, có thể thực hiện thiết kế bố trí, cắt thông thường và quy trình đặc biệt khác.Khi cắt, có thể nhận ra định tâm thời gian thực và bù lệch thời gian thực, sửa lại bề mặt ống, quy trình góc ống, tốc độ nhanh "nhảy ếch".

10, Hệ thống làm mát bằng nước

Hệ thống làm mát bằng nước được trang bị và nhiệt độ có thể được chỉ định.Hệ thống làm mát bằng nước sẽ tự động bắt đầu hoạt động khi nhiệt độ cao hơn giá trị đặt trước và tự động ngừng hoạt động khi nhiệt độ thấp hơn giá trị đặt trước.

11, Kẹp quay

Kẹp quay có thể giữ tối đa ống tròn Ф20mm-Ф220mm, ống vuông 20mmx20mm- 150mmx150mm, với độ dày 12mm, chiều dài 6000mm.Vật liệu hỗ trợ thiết bị có thể được giữ ổn định trong một thời gian dài để làm việc.

12,  Bộ phận tách bụi

Máy công cụ cũng được trang bị quạt hút để loại bỏ bụi và khí thải, có thể làm giảm tác hại đối với sự an toàn của con người và thiết bị.

Các thông số công nghệ chính,
