Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Máy cắt thủy lực, Máy cắt bằng máy cắt | Loại sản phẩm: | Máy cắt CNC thủy lực cắt kim loại tấm HGO-6x3100 |
|---|---|---|---|
| Đăng kí: | Cắt kim loại công nghiệp, Công nghiệp kim loại tấm, Máy cắt kim loại | Độ dày cắt: | 6mm |
| Vật liệu cắt: | Kim loại thép không gỉ thép carbon nhôm, tấm thép MS / SS / GI vv | Tối đa Độ dày cắt: | Carbon steel 6mm; Thép carbon 6mm; stainless steel 3mm thép không gỉ 3mm |
| Hệ thống điều khiển: | Điều khiển Estun E21S NC, Bộ điều khiển CNC Delem DAC-360T | Công suất định mức: | 7,5Kw |
| Màu sắc: | Xám trắng, có thể tùy chỉnh | Vôn: | 380V, tùy chỉnh |
| Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến | Sự bảo đảm: | 1 năm |
| Điểm nổi bật: | máy cắt thép tấm PSL,máy cắt kim loại nhỏ PSL,máy cắt công nghiệp PSL |
||

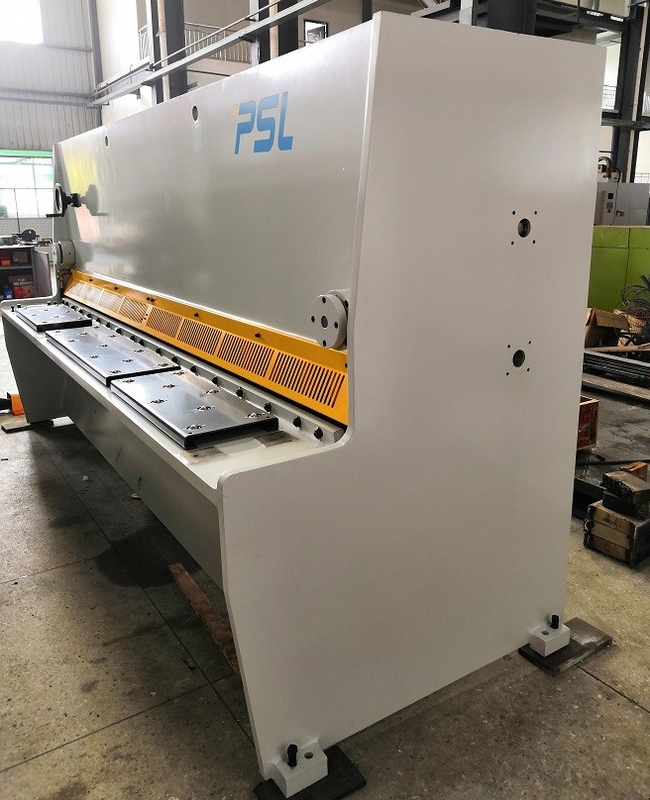

Máy cắt tôn thủy lực NC tốc độ nhanh như Máy cắt tôn LVD-YSD
2. Các bộ phận chính của máy
2.1.Sử dụng thiết kế hỗ trợ máy tính.Khung chính, giá đỡ các cánh trên và các bộ phận quan trọng khác được phân tích bằng phần mềm phân tích phần tử hữu hạn ANSYS để đảm bảo tính hợp lý của sức bền và cấu trúc của khung máy.
2.2 Toàn bộ cấu trúc hàn được sử dụng cho khung và giá đỡ các cánh trên, và công nghệ của Đức được sử dụng để loại bỏ ứng suất bên trong.Độ chính xác được duy trì tốt.
2.3 Các trụ hai bên của máy cắt, bàn làm việc phía trước, dầm ép và giá đỡ lưỡi cắt trên được gia công và tạo hình bằng máy doa và máy phay cùng một lúc, đảm bảo độ thẳng đứng và độ song song của từng bề mặt lắp ráp.
2.4 Sử dụng phương pháp phun bi để tẩy rỉ và phun sơn chống rỉ lên khung hàn.
3. Thông số kỹ thuật của Shear HGO-6x3100,
| Không. | Tên | Giá trị | Đơn vị | Nhận xét |
| 1 | Tối đađộ dày cắt | 6 | mm | σb≤450N / mm2 |
| 2 | Tối đachiều rộng cắt | 3100 | mm | |
| 3 | Tối đalực cắt | 165 | kN | |
| 4 | họng | 0 | mm | |
| 5 | Góc cắt | 0,5-2,5 | bằng cấp | có thể điều chỉnh |
| 6 | Cú đánh | 15-36 | Số lần / phút. | Tốc độ nhanh |
| 7 | Phạm vi đo lưng | 10-750 | mm | |
| số 8 | Số lượng giữ lại | 17 | máy tính | |
| 9 | Thể tích thùng dầu | 170 | L |
| 10 | Công suất của động cơ chính | 7,5 | kW | |
| 11 | Chiều dài | 4050 | mm | |
| 12 | Bề rộng | 1750 | mm | |
| 13 | Chiều cao | 1750 | mm | |
| 14 | Trọng lượng của máy | 5500 | Kilôgam |
4. Hệ thống thủy lực
4.1.Công nghệ tiên tiến của Châu Âu và áp dụng hệ thống điều khiển thủy lực tích hợp, nó có độ tin cậy tốt.
4.2.Hệ thống đồng bộ hóa xi lanh loạt được áp dụng và máy công cụ được tải đồng nhất.
4.3.Lực ép tăng lên cùng với sự gia tăng của lực cắt.
4.4.Hệ thống thủy lực có bảo vệ chống tràn quá tải, an toàn và đáng tin cậy.
4.5.Bơm dầu sử dụng bơm bánh răng bên trong của NACHI Nhật Bản, có thể chịu được áp suất cao và độ ồn thấp.
4.6.Niêm phong được sản xuất bởi Đức MERKEL và Nhật Bản NOK.Chúng có hiệu suất niêm phong tốt và tuổi thọ lâu dài.
4.7.Hiển thị rõ ràng và trực quan chiều cao mực dầu.
4.8.Máy này có thể làm việc liên tục dưới tải định mức.Hệ thống thủy lực ổn định và chính xác.
5. Hệ thống điện
5.1.Sử dụng bộ điều khiển Estun NC E21s để điều khiển việc di chuyển máy đo lùi,
5.2.Tủ điều khiển điện tử đạt tiêu chuẩn cấp bảo vệ IP54, các linh kiện điện được sắp xếp theo tiêu chuẩn và được đánh dấu rõ ràng.
5.3.Nó được trang bị một tpanel hoạt động cố định và một công tắc bàn đạp có thể di chuyển được để vận hành dễ dàng.
5.5.Thiết bị có các biện pháp an toàn điện đáng tin cậy như dừng khẩn cấp và bảo vệ quá tải để đảm bảo an toàn cho thiết bị và con người.
Thông số sản phẩm:
| NameModel |
6x2500
|
6x3100
|
6x4000
|
| Độ dày cắt tối đa |
|
|
|
| Thép thông thường mm |
6
|
6
|
6
|
| Thép không gỉ mm |
3
|
3
|
3
|
| Chiều dài cắt mm |
2500
|
3100
|
4000
|
| Lực cắt kN |
170
|
145
|
170
|
| Backgauge hành trình mm |
750
|
750
|
750
|
| Điều chỉnh góc cắt ° |
0,5-2,5
|
0,5-3
|
0,5-2,5
|
| Số lần bấm máy mỗi phút |
14-45
|
12-45
|
10-45
|
| Họng mm |
30
|
30
|
30
|
| Số chân nhấn |
13
|
17
|
hai mươi hai
|
| Thể tích thùng nhiên liệu L |
110
|
110
|
200
|
| Công suất động cơ kW |
7,5
|
7,5
|
7,5
|
| Trọng lượng kg |
4700
|
5500
|
8000
|
| Kích thước chiều dài mm |
3445
|
4045
|
4995
|
| Chiều rộng mm |
1727
|
1737
|
1862
|
| Chiều cao mm |
1615
|
1750
|
1900
|
