Thông tin chi tiết sản phẩm:
Thanh toán:
|

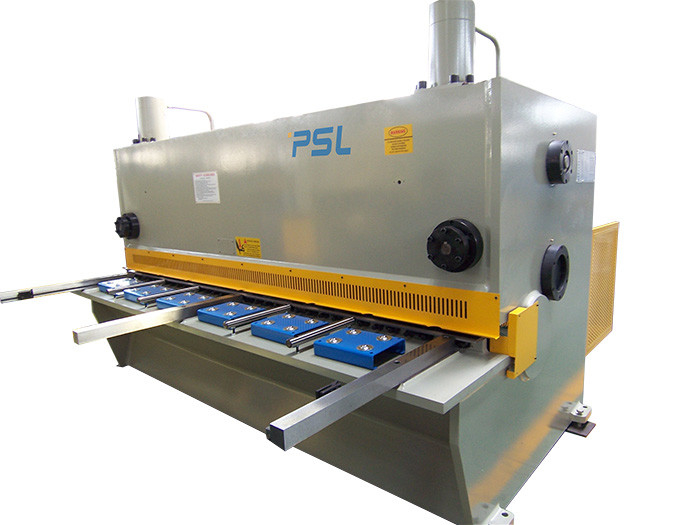

| tên sản phẩm: | QC11Y-16x4000 Máy cắt thủy lực CNC chống xoắn | Điều kiện: | Mới mẻ |
|---|---|---|---|
| Ứng dụng: | Máy cắt kim loại công nghiệp, máy cắt tấm kim loại | Vật liệu cắt: | Kim loại thép không gỉ thép carbon nhôm, tấm thép MS / SS / GI vv |
| Khoảng trống cổ họng: | 100mm, 200mm, 500mm | Chế độ điều khiển: | Bộ điều khiển NC / CNC Estun E21s, ELGO P40T, Delem DAC360T |
| Động cơ chính: | Động cơ bình thường, động cơ Servo tiết kiệm năng lượng | Đo lại: | Vít bi + Guider tuyến tính, hành trình 1000mm |
| Động cơ đo lùi: | Động cơ bình thường hoặc trình điều khiển Servo | Màu sắc: | Trắng + Xanh, Xám đen + Trắng, tùy chỉnh |
| Vôn: | Tùy chỉnh, 220V / 380V / 400V 50HZ / 60HZ | Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến, Hỗ trợ kỹ thuật video |
| Sự bảo đảm: | 1 năm | ||
| Làm nổi bật: | máy cắt điện từ,máy cắt tôn công nghiệp,máy cắt tôn |
||
1.Áp dụng phương pháp phân tích phần tử hữu hạn UG, thiết kế phụ trợ CAD, hàn tích hợp khung và phương pháp xử lý ứng suất bên trong loại bỏ rung động và phương pháp gia nhiệt để làm cho máy công cụ có độ cứng và khả năng chống rung cao hơn.Cấu trúc giá đỡ dụng cụ kiểu cổng, tự động điều chỉnh độ hở của lưỡi dao, hồi lưu tích lũy nitơ, hệ thống chống xoắn thủy lực cắt phía sau.
2. Hệ thống Chống xoắn ngăn vật liệu cắt khỏi xoắn trong các đoạn cắt hẹp và dải bằng cách giữ thẳng trong quá trình cắt chống lại các chuyển động của lưỡi dao.Hệ thống chống xoắn của phiên bản kéo cắt CNC giúp phân bổ lực đồng đều hơn.Nó giúp giảm khả năng hư hỏng bề mặt của các tấm kim loại mỏng.
3. Máy cắt này là một máy đa chức năng.trục X điều khiển chính (cắt wdith) được điều khiển và điều khiển bởi bộ điều khiển NC Estun E21s.Góc cắt, khe hở / khe hở lưỡi cắt cũng có thể được vận hành thông qua bộ điều khiển E21s tùy theo vật liệu và độ dày tấm khác nhau.
Cập nhật bộ điều khiển CNC lên ELGO P40T hoặc DELEM DAC360T hoặc CYBELEC T8 nếu khách hàng muốn vận hành Máy cắt với các thao tác hoàn toàn tự động.nàybộ điều khiển cung cấp giải pháp điều khiển cảm ứng linh hoạt và thân thiện với người dùng cho kéo cắt.Theo yêu cầu, nhiều trục đo lùi, góc cắt, chiều dài hành trình và khoảng cách / khe hở của lưỡi dao có thể được kiểm soát, dựa trên thiết bị điện tử hiện đại.Nó cải thiện hiệu quả cắt và chất lượng cắt.
4.Giới thiệu công nghệ tiên tiến của Châu Âu và áp dụng hệ thống điều khiển thủy lực tích hợp, nó có độ tin cậy tốt.đáng tin cậy hơn và dễ bảo trì.Động cơ Siemens,Hệ thống thủy lực sử dụng bộ tích lũy túi da làm năng lượng phụ, đồng thời hấp thụ áp lực tác động, máy công cụ chạy êm và ít tiếng ồn.Bơm Allead và van thủy lực Rexroth được sử dụng trong Shear.
5. Back gauge được lắp ráp vít bi chính xác cao và guider tuyến tính.hoạt động của backgauge được điều chỉnh bằng động cơ AC hoặc động cơ servo (Tùy chọn) và dễ dàng điều chỉnh và hiển thị bằng bộ điều khiển NC Estun E21s hoặc ELGO P40T, Delem DAC360T hoặc Cybelec T8 của Đức.
6. Được trang bị ánh sáng-căn chỉnh, dễ dàng căn chỉnh khi cắt.Đặc biệt đối với một số người dùng trước tiên cần đo các kích thước khác nhau ở hai mặt, sau đó cắt nhỏ theo đường đã đo.
7.Cấu trúc giá đỡ công cụ loại cổng chuyên nghiệp.Hàng rào an toàn đã được lắp ráp vào máy để tránh bàn tay xâm nhập vào các kiện hàng và cắt, đồng thời đảm bảo an toàn cho người lao động khi vận hành.
8. Máy tiêu chuẩn của chúng tôi là động cơ bình thường bắt đầu.Nhưng giờ đây, một động cơ servo công suất cao mới có thể được áp dụng cho máy cắt tấm thủy lực của chúng tôi.Động cơ chính Servo có thể tiết kiệm năng lượng và bảo vệ môi trường và giảm chi phí sản xuất.
Động cơ Servo động cơ bình thường
Thông số kỹ thuật của Shear QC11K-16x4000,
| Gõ phím | QC11K-16x4000 |
| Tối đaĐộ dày cắt |
16mm (Thép nhẹ) 8mm (thép không gỉ) |
| Tối đađộ dày cắt với chống xoắn |
12mm (thép nhẹ) 6mm (thép không gỉ) |
| Tối đaChiều rộng cắt | 4000mm |
| Nét | 6-30 / phút |
| Nét vẽ backgauge | 20-1000mm |
| Góc cắt | 0,5-3,0Degree |
| Độ sâu của cổ họng | 100mm |
| Chiều cao của bàn làm việc | 850mm |
| Chiều rộng của bàn làm việc | 700mm |
| Công suất động cơ servo chính | 37kw |
| Bơm dầu | 64L / phút |
| Kích thước: | 4850x2340x2575 |
| Trọng lượng tịnh | 16000kg |
| Vôn. |
380V, 50HZ
|
| Mô hình tùy chọn | nhà chế tạo | Nhận xét | |
|---|---|---|---|
| Hệ thống CNC | E21s P40T DAC360 |
ESTUN DELEM |
|
| Hệ thống thủy lực | Van điện từ chính |
Rexroth YUEKN TW |
|
| Đo lại |
Động cơ bình thường Động cơ servo Vít bi + Guider tuyến tính |
WN Trung Quốc ESTUN ĐÀI LOAN |
|
| Bơm dầu | Bơm dầu bánh răng bên trong |
Nhiều nắng |
|
| Điện chính |
Động cơ bình thường, Động cơ servo (Tùy chọn) |
Trung Quốc VEICHI |
|
| Bàn làm việc phía trước | Pallet lớn và giá bóng | PSL | |
| Các biện pháp an ninh |
Hàng rào thép phía trước bảo vệ Bảo vệ cảm biến an toàn phía sau (Tùy chọn) |
PSL | |
| Hệ thống chống xoắn ngược | một số xi lanh dầu nâng |
PSL |
|
| Thanh thải lưỡi |
Thủ công Điều chỉnh cơ giới (tùy chọn) |
PSL | |
| Bộ phận điện | Schneider Relay, Công tắc tơ | Schneider | |
| Đổi chân | Bàn đạp dọc Kacon Hàn Quốc | KaconHàn Quốc | |
| Sâu họng | 200mm -550mm (Tùy chọn) | PSL |
| Mô hình |
Tối đa Tkn. |
Sức mạnh năng suất | Tối đaChiều dài | Góc | X.Stroke | Quyền lực | L * W * H (mm) | Cân nặng |
|---|---|---|---|---|---|---|---|---|
| QC11K-6 * 2500 | 6mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 7,5kW | 3140 * 1740 * 2040 | 4800Kg |
| QC11K-6 * 3200 | 6mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 7,5KW | 3750 * 1770 * 2150 | 5800Kg |
| QC11K-6 * 4000 | 6mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4830 * 1840 * 2150 | 7500Kg |
| QC11K-6 * 5000 | 6mm | ≤450kN / cm | 5000mm | 0,5-2,5 ° | 750mm | 15KW | 5830 * 1840 * 2150 | 13000Kg |
| QC11K-6 * 6000 | 6mm | ≤450kN / cm | 6000mm | 0,5-3 ° | 750mm | 15KW | 6480 * 2100 * 2300 | 18000Kg |
| QC11K-8 * 2500 | 8mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 11KW | 3040 * 1700 * 1700 | 5500Kg |
| QC11K-8 * 3200 | 8mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 11KW | 3860 * 1700 * 1700 | 6200Kg |
| QC11K-8 * 4000 | 8mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4640 * 1700 * 1700 | 7900Kg |
| QC11K-8 * 5000 | 8mm | ≤450kN / cm | 5000mm | 0,5 ~ 3 ° | 750mm | 18,5KW | 5400 * 2400 * 2000 | 13500Kg |
| QC11K-8 * 6000 | 8mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 750mm | 22KW | 6480 * 2100 * 2350 | 19000Kg |
| QC11K-8 * 8000 | 8mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 750mm | 22KW | 8580 * 2130 * 2350 | 29500Kg |
| QC11K-10 * 2500 | 10mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 950mm | 15KW | 3040 * 1800 * 1700 | 6500Kg |
| QC11K-10 * 3200 | 10mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 950mm | 11KW | 3850 * 1830 * 1900 | 7500Kg |
| QC11K-10 * 4000 | 10mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 950mm | 15KW | 4650 * 2100 * 2000 | 11000Kg |
| QC11K-10 * 5000 | 10mm | ≤450kN / cm | 5000mm | 0,5 ~ 3 ° | 950mm | 15KW | 5750 * 2100 * 2000 | 16000Kg |
| QC11K-10 * 6000 | 10mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 950mm | 15KW | 6500 * 2100 * 2300 | 24000Kg |
| QC11K-10 * 8000 | 10mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 950mm | 15KW | 6800 * 2100 * 2300 | 32000Kg |
| QC11K-13 * 2500 | 13mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 1000mm | 15KW | 3285 * 1830 * 2390 | 7500Kg |
| QC11K-13 * 3200 | 13mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 1000mm | 15KW | 3855 * 1830 * 2390 | 9500Kg |
| QC11K-13 * 4000 | 13mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 1000mm | 18,5KW | 4850 * 1830 * 2390 | 12500Kg |
| QC11K-13 * 6000 | 13mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 6850 * 1930 * 2650 | 30000Kg |
| QC11K-13 * 8000 | 13mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 8950 * 2130 * 2850 | 46000Kg |
| QC11K-13 * 9000 | 13mm | ≤450kN / cm | 9000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 9980 * 2130 * 2850 | 65000Kg |
| QC11K-13 * 10000 | 13mm | ≤450kN / cm | 10000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 11050 * 2500 * 3100 | 85000Kg |
| QC11K-16 * 2500 | 16mm | ≤450kN / cm | 2500mm | 0,5 ~ 3 ° | 1000mm | 22KW | 3440 * 1940 * 2830 | 9500Kg |
| QC11K-16 * 3200 | 16mm | ≤450kN / cm | 3200mm | 0,5 ~ 3 ° | 1000mm | 22KW | 4010 * 1940 * 2830 | 11000Kg |
| QC11K-16 * 4000 | 16mm | ≤450kN / cm | 4000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 5010 * 1980 * 2830 | 15500Kg |
| QC11K-16 * 5000 | 16mm | ≤450kN / cm | 5000mm | 0,5 ~ 3,5 ° | 1000mm | 30KW | 5900 * 2600 * 2830 | 25000Kg |
| QC11K-16 * 6000 | 16mm | ≤450kN / cm | 6000mm | 1 ~ 3,5 ° | 1000mm | 37KW | 6900 * 2600 * 2830 | 36000Kg |
| QC11K-16 * 8000 | 16mm | ≤450kN / cm | 8000mm | 1 ~ 3,5 ° | 1000mm | 45KW | 8900 * 2900 * 3430 | 75000Kg |
| QC11K-20 * 2500 | 20mm | ≤450kN / cm | 2500mm | 1 ~ 3 ° | 1000mm | 30KW | 3440 * 1980 * 2830 | 14000Kg |
| QC11K-20 * 3200 | 20mm | ≤450kN / cm | 3200mm | 1 ~ 3 ° | 1000mm | 30KW | 4010 * 1900 * 2830 | 17000Kg |
| QC11K-20 * 4000 | 20mm | ≤450kN / cm | 4000mm | 1 ~ 3,5 ° | 1000mm | 37KW | 4850 * 2600 * 2900 | 22000Kg |
| QC11K-20 * 6000 | 20mm | ≤450kN / cm | 6000mm | 1 ~ 3,5 ° | 1000mm | 55KW | 6700 * 3000 * 3000 | 54000Kg |
| QC11K-30 * 2500 | 30mm | ≤450kN / cm | 2500mm | 1 ~ 3,5 ° | 1000mm | 45KW | 3440 * 1900 * 2830 | 25000Kg |
| QC11K-30 * 3200 | 30mm | ≤450kN / cm | 3200mm | 1 ~ 3,5 ° | 1000mm | 45KW | 4200 * 1900 * 3000 | 34000Kg |
