Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Máy cắt thủy lực | Điều kiện: | Mới mẻ |
|---|---|---|---|
| Động cơ chính: | Động cơ servo để tiết kiệm năng lượng | Vật liệu cắt: | Kim loại thép không gỉ thép carbon nhôm, tấm thép MS / SS / GI vv |
| Khoảng trống cổ họng: | 100mm, 150-500mm | Chế độ điều khiển: | Bộ điều khiển NC Estun E21s, ELGO P40, Delem DAC360T |
| điều khiển: | Biến tần, trình điều khiển servo | Đo lại: | Vít bi + Guider tuyến tính, hành trình 1000mm |
| Màu sắc: | Trắng + Xanh hoặc tùy chỉnh | Vôn: | Tùy chỉnh, 220V / 380V / 400V |
| Sự bảo đảm: | 2 năm | Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến, Hỗ trợ kỹ thuật video |
| Làm nổi bật: | máy cắt tự động,máy cắt tấm,máy cắt tấm |
||
1. Sử dụng thiết kế CAD máy tính.Khung, thanh trượt cánh và các bộ phận quan trọng khác được phân tích bằng phần mềm phân tích phần tử hữu hạn ANSYS để đảm bảo tính hợp lý và sức mạnh của khung và cấu trúc.Monoblock bằng robot hàn & thiết bị và quá trình giảm căng thẳng bằng cách xử lý ủ.
2. Giới thiệu công nghệ tiên tiến của Châu Âu và áp dụng hệ thống điều khiển thủy lực tích hợp, nó có độ tin cậy tốt.đáng tin cậy hơn và dễ bảo trì.Động cơ Siemens, máy bơm Allead và van thủy lực Rexroth được sử dụng trong Shear.

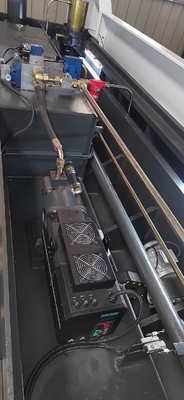

3. Động cơ servo công suất cao mới được áp dụng cho máy cắt tấm thủy lực của chúng tôi.Khi máy không hoạt động, động cơ ở trạng thái dừng không những có tác dụng ngăn nhiệt độ bình dầu tăng quá nhanh mà còn tiết kiệm điện, tiết kiệm năng lượng, bảo vệ môi trường và giảm chi phí sản xuất.
4. Máy cắt thủy lực là một máy Cào có thể thay đổi được sản xuất với nhiều chiều dài và công suất cắt khác nhau.Di chuyển chùm tia đo lùi được điều khiển bởi bộ điều khiển NC / CNC.Góc cắt và khoảng hở lưỡi cắt lên / thấp có thể được vận hành bằng bộ điều khiển NC / CNC tùy theo độ dày tấm khác nhau.Vít bi và guider tuyến tính được sử dụng trong Back-gauge.Nó cải thiện hiệu quả cắt và chất lượng cắt.
5. Thước đo lưng có độ chính xác cao với vít bi và guider tuyến tính. Khoảng cách của thước đo ngược được điều chỉnh bằng động cơ AC hoặc động cơ servo và dễ dàng điều chỉnh và hiển thị bằng bộ điều khiển NC E21s hoặc TP-07 hoặc Delem DAC310 360T.
6. Được trang bị căn chỉnh ánh sáng, vì vậy dễ dàng căn chỉnh khi cắt.đặc biệt đối với một số người dùng trước tiên cần đo các kích thước khác nhau ở hai mặt, sau đó cắt giảm.
6.Nó thông qua cấu trúc giá đỡ công cụ loại cổng chuyên nghiệp.Hàng rào an toàn đã được lắp ráp vào máy để tránh bàn tay xâm nhập vào khu vực giữ và cắt, và đảm bảo an toàn khi vận hành.

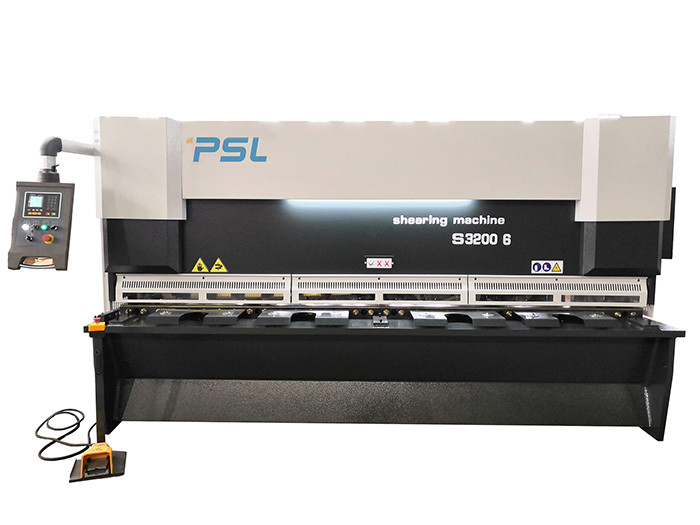

Thông số kỹ thuật của Shear QC11K-6x3200,
| Sự chỉ rõ | QC11K-6x3200 |
| Tối đaĐộ dày cắt |
6mm (Thép nhẹ) 3mm (thép không gỉ) |
| Tối đaChiều rộng cắt | 3200mm |
| Nét | 9-30 / phút |
| Nét vẽ backgauge | 10-750mm |
| Góc cắt | 0,5-2,5Degree |
| Độ sâu của cổ họng | 150mm |
| Chiều cao của bàn làm việc | 750mm |
| Chiều rộng của bàn làm việc | 600mm |
| Công suất động cơ servo chính | 7,5kw |
| Kích thước: | 3750x1770x2150 |
| Trọng lượng tịnh | 5,8 tấn |
| Vôn. |
380V, 50HZ
|
| Mô hình tùy chọn | nhà chế tạo | Nhận xét | |
|---|---|---|---|
| Hệ thống CNC | E21s TP-07 DAC310 DAC360 |
DELEM |
|
| Hệ thống thủy lực | Van điện từ chính |
Rexroth Jianhu |
|
| Đo lại |
Động cơ AC Vít bi + Guider tuyến tính |
PSL Đài loan |
|
| Bơm dầu | Bơm dầu bánh răng bên trong |
Allead |
|
| Điện chính |
Động cơ servo (Tùy chọn) |
VECHI | |
| Bàn làm việc phía trước | Pallet đặc biệt và giá bóng | PSL | |
| Bảo vệ | Hàng rào thép phía trước + Bảo vệ cảm biến an toàn phía sau (Tùy chọn) | PSL | |
| Thiết bị hỗ trợ trở lại | Khung hỗ trợ khí nén (Tùy chọn) | PSL | |
| Thanh thải lưỡi | Có động cơ Bộ điều khiển NC hoạt động |
PSL | |
| điện | Schneider Relay, Công tắc tơ | Schneider | |
| Đổi chân | Công tắc đứng Kaikun Hàn Quốc | Kaikun Hàn Quốc | |
| Sâu họng | 150mm -500mm (Tùy chọn) | PSL |
| Mô hình |
Tối đa Tkn. |
Sức mạnh năng suất | Tối đaChiều dài | Góc | X.Stroke | Quyền lực | L * W * H (mm) | Cân nặng |
|---|---|---|---|---|---|---|---|---|
| QC11K-6 * 2500 | 6mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 7,5kW | 3140 * 1740 * 2040 | 4800Kg |
| QC11K-6 * 3200 | 6mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 7,5KW | 3750 * 1770 * 2150 | 5800Kg |
| QC11K-6 * 4000 | 6mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4830 * 1840 * 2150 | 7500Kg |
| QC11K-6 * 5000 | 6mm | ≤450kN / cm | 5000mm | 0,5-2,5 ° | 750mm | 15KW | 5830 * 1840 * 2150 | 13000Kg |
| QC11K-6 * 6000 | 6mm | ≤450kN / cm | 6000mm | 0,5-3 ° | 750mm | 15KW | 6480 * 2100 * 2300 | 18000Kg |
| QC11K-8 * 2500 | 8mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 11KW | 3040 * 1700 * 1700 | 5500Kg |
| QC11K-8 * 3200 | 8mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 11KW | 3860 * 1700 * 1700 | 6200Kg |
| QC11K-8 * 4000 | 8mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4640 * 1700 * 1700 | 7900Kg |
| QC11K-8 * 5000 | 8mm | ≤450kN / cm | 5000mm | 0,5 ~ 3 ° | 750mm | 18,5KW | 5400 * 2400 * 2000 | 13500Kg |
| QC11K-8 * 6000 | 8mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 750mm | 22KW | 6480 * 2100 * 2350 | 19000Kg |
| QC11K-8 * 8000 | 8mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 750mm | 22KW | 8580 * 2130 * 2350 | 29500Kg |
| QC11K-10 * 2500 | 10mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 950mm | 15KW | 3040 * 1800 * 1700 | 6500Kg |
| QC11K-10 * 3200 | 10mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 950mm | 11KW | 3850 * 1830 * 1900 | 7500Kg |
| QC11K-10 * 4000 | 10mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 950mm | 15KW | 4650 * 2100 * 2000 | 11000Kg |
| QC11K-10 * 5000 | 10mm | ≤450kN / cm | 5000mm | 0,5 ~ 3 ° | 950mm | 15KW | 5750 * 2100 * 2000 | 16000Kg |
| QC11K-10 * 6000 | 10mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 950mm | 15KW | 6500 * 2100 * 2300 | 24000Kg |
| QC11K-10 * 8000 | 10mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 950mm | 15KW | 6800 * 2100 * 2300 | 32000Kg |
| QC11K-13 * 2500 | 13mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 1000mm | 15KW | 3285 * 1830 * 2390 | 7500Kg |
| QC11K-13 * 3200 | 13mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 1000mm | 15KW | 3855 * 1830 * 2390 | 9500Kg |
| QC11K-13 * 4000 | 13mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 1000mm | 18,5KW | 4850 * 1830 * 2390 | 12500Kg |
| QC11K-13 * 6000 | 13mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 6850 * 1930 * 2650 | 30000Kg |
| QC11K-13 * 8000 | 13mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 8950 * 2130 * 2850 | 46000Kg |
| QC11K-13 * 9000 | 13mm | ≤450kN / cm | 9000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 9980 * 2130 * 2850 | 65000Kg |
| QC11K-13 * 10000 | 13mm | ≤450kN / cm | 10000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 11050 * 2500 * 3100 | 85000Kg |
| QC11K-16 * 2500 | 16mm | ≤450kN / cm | 2500mm | 0,5 ~ 3 ° | 1000mm | 22KW | 3440 * 1940 * 2830 | 9500Kg |
| QC11K-16 * 3200 | 16mm | ≤450kN / cm | 3200mm | 0,5 ~ 3 ° | 1000mm | 22KW | 4010 * 1940 * 2830 | 11000Kg |
| QC11K-16 * 4000 | 16mm | ≤450kN / cm | 4000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 5010 * 1980 * 2830 | 15500Kg |
| QC11K-16 * 5000 | 16mm | ≤450kN / cm | 5000mm | 0,5 ~ 3,5 ° | 1000mm | 30KW | 5900 * 2600 * 2830 | 25000Kg |
| QC11K-16 * 6000 | 16mm | ≤450kN / cm | 6000mm | 1 ~ 3,5 ° | 1000mm | 37KW | 6900 * 2600 * 2830 | 36000Kg |
| QC11K-16 * 8000 | 16mm | ≤450kN / cm | 8000mm | 1 ~ 3,5 ° | 1000mm | 45KW | 8900 * 2900 * 3430 | 75000Kg |
| QC11K-20 * 2500 | 20mm | ≤450kN / cm | 2500mm | 1 ~ 3 ° | 1000mm | 30KW | 3440 * 1980 * 2830 | 14000Kg |
| QC11K-20 * 3200 | 20mm | ≤450kN / cm | 3200mm | 1 ~ 3 ° | 1000mm | 30KW | 4010 * 1900 * 2830 | 17000Kg |
| QC11K-20 * 4000 | 20mm | ≤450kN / cm | 4000mm | 1 ~ 3,5 ° | 1000mm | 37KW | 4850 * 2600 * 2900 | 22000Kg |
| QC11K-20 * 6000 | 20mm | ≤450kN / cm | 6000mm | 1 ~ 3,5 ° | 1000mm | 55KW | 6700 * 3000 * 3000 | 54000Kg |
| QC11K-30 * 2500 | 30mm | ≤450kN / cm | 2500mm | 1 ~ 3,5 ° | 1000mm | 45KW | 3440 * 1900 * 2830 | 25000Kg |
| QC11K-30 * 3200 | 30mm | ≤450kN / cm | 3200mm | 1 ~ 3,5 ° | 1000mm | 45KW | 4200 * 1900 * 3000 | 34000Kg |
