Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Máy cắt thủy lực | Tình trạng: | Mới mẻ |
|---|---|---|---|
| Vật liệu cắt: | Kim loại thép không gỉ thép carbon nhôm, tấm thép MS / SS / GI vv | Tối đa Độ dày cắt: | 13mm |
| Hệ thống điều khiển: | Điều khiển Estun E21S NC, Delem DAC-360 | Màu sắc: | Có thể tùy chỉnh |
| Vôn: | 380V, tùy chỉnh | Sự bảo đảm: | 1 năm |
| Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến | ||
| Điểm nổi bật: | máy chém thủy lực Hgs13x6200,máy cắt kim loại tấm thủy lực Hgs13x6200,máy cắt thủy lực Hgs13x6200 |
||

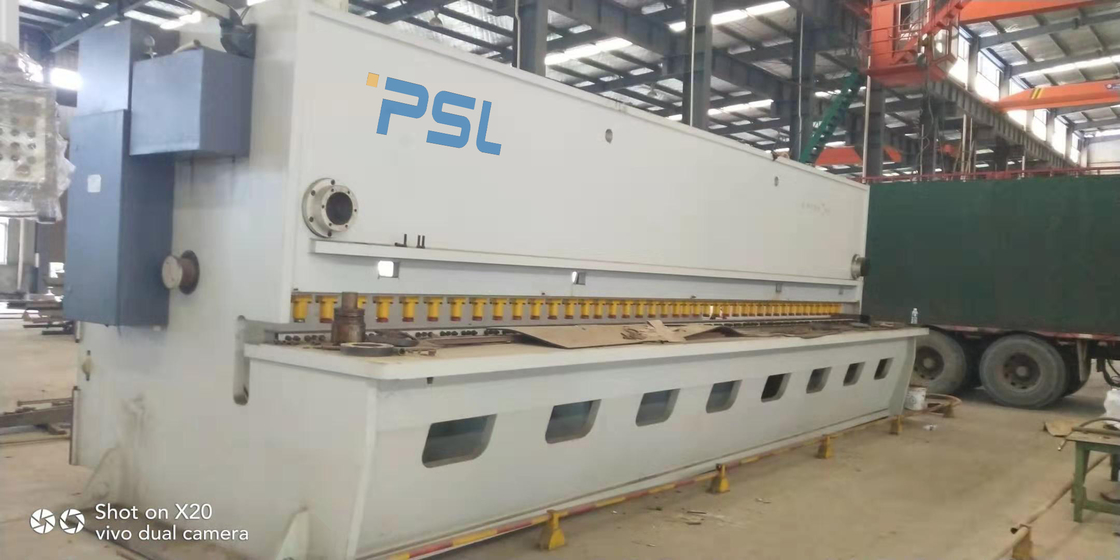

Máy cắt tôn thủy lực NC Model kiểu dáng LVD-YSD HGS13x6200
1.1.Giá đỡ các lưỡi phía trên sử dụng cấu trúc máy chém.
1.2.Hướng dẫn lăn được hỗ trợ bởi loại ba điểm.Ray dẫn hướng tải trước phía trước giữ cho giá đỡ dụng cụ được gắn vào con lăn phía trên phía sau và con lăn phía dưới phía sau, và không có khe hở khi chuyển động qua lại.
1.3.Điểm tựa phía dưới được cố định với độ chính xác tốt.
1.4.Giá đỡ dụng cụ phía trên sử dụng cấu trúc nghiêng, thuận tiện cho việc cắt phôi và cải thiện độ chính xác của các bộ phận.
1.5.Có thể điều chỉnh góc cắt.Nút điều khiển dùng để điều chỉnh góc cắt rất tiện lợi và nhanh chóng.
1.6.Khi cắt tấm mỏng có thể giảm góc cắt, giảm thiểu sự biến dạng của các bộ phận, vết rạch thẳng và không có gờ.
1.7.Việc điều chỉnh khe hở lưỡi dao thuận tiện và chất lượng cắt được cải thiện.Giá trị khe hở của lưỡi dao được hiển thị bằng số.
1.8.Lưỡi dao hình chữ nhật, có thể sử dụng bốn cạnh, tuổi thọ cao, dễ dàng mài.
1.9.Hỗ trợ lưỡi di chuyển tạo điều kiện thuận lợi cho việc điều chỉnh độ đồng đều của khe hở lưỡi, cải thiện chất lượng cắt và kéo dài tuổi thọ của lưỡi.
1.10.Bàn đỡ bi hình cầu, thuận tiện cho người dùng cắt thức ăn.
1.11.Thước trước với thước vuông góc với lưỡi dưới đáp ứng yêu cầu thao tác định vị trước của người dùng.
2. Các thông số kỹ thuật,
| Không. | Tên | Giá trị | Đơn vị | Nhận xét |
| 1 | Tối đađộ dày cắt | 13 | mm | σb≤450N / mm2 |
| 2 | Tối đachiều rộng cắt | 6200 | mm | |
| 3 | Tối đalực cắt | 730 | kN | |
| 4 | họng | 100 | mm | |
| 5 | Góc cắt | 0,5-2,5 | bằng cấp | có thể điều chỉnh |
| 6 | Cú đánh | 7 | Số lần / phút. | |
| 7 | Phạm vi đo lưng | 10-1000 | mm | |
| số 8 | Số lượng giữ lại | 32 | máy tính | |
| 9 | Thể tích thùng dầu | 680 | L |
| 10 | Công suất của động cơ chính | 30 | kW | |
| 11 | Chiều dài | 7100 | mm | |
| 12 | Bề rộng | 2400 | mm | |
| 13 | Chiều cao | 2850 | mm | |
| 14 | Trọng lượng của máy | 29000 | Kilôgam |
3. Các bộ phận chính của máy
3.1.Sử dụng thiết kế hỗ trợ máy tính.Khung, thanh trượt và các thành phần quan trọng khác được phân tích bằng phần mềm phân tích phần tử hữu hạn ANSYS để đảm bảo tính hợp lý về độ bền và cấu trúc của khung.
3.2 Toàn bộ cấu trúc hàn được áp dụng cho khung và giá đỡ các cánh trên, và công nghệ của Đức được sử dụng để loại bỏ ứng suất bên trong.Độ chính xác được duy trì tốt.
3.3 Dùng shot pening để tẩy rỉ và phun sơn chống rỉ.
3.4 Các trụ, bàn làm việc, dầm ép và giá đỡ trên của máy công cụ được tạo thành bằng máy doa và máy phay cùng một lúc, đảm bảo độ thẳng đứng và độ song song của từng bề mặt lắp ghép.
4.1.Giới thiệu công nghệ tiên tiến của Châu Âu và áp dụng hệ thống điều khiển thủy lực tích hợp, nó có độ tin cậy tốt.
4.2.Hệ thống đồng bộ hóa xi lanh loạt được áp dụng và máy công cụ được tải đồng nhất.
4.3.Hệ thống thủy lực sử dụng bộ tích lũy túi da làm năng lượng phụ, đồng thời hấp thụ áp lực tác động, máy công cụ chạy êm và ít tiếng ồn.
4.4.Máy ép thủy lực làm cho việc cắt đáng tin cậy hơn.
4.5.Lực ép tăng lên cùng với sự gia tăng của lực cắt.
4.6.Hệ thống thủy lực có bảo vệ chống tràn quá tải, an toàn và đáng tin cậy.
4.7.Bơm dầu sử dụng bơm bánh răng trong của Công ty NACHI Nhật Bản, có thể chịu được áp suất cao và độ ồn thấp.
4.8.Vòng đệm được sản xuất bởi Công ty MERKEL của Đức và Công ty NOK của Nhật Bản.Chúng có hiệu suất niêm phong tốt, hoạt động đáng tin cậy và tuổi thọ lâu dài.
4.9.Hiển thị rõ ràng và trực quan chiều cao mực dầu.
4.10.Hệ thống thủy lực được trang bị các bộ lọc với độ chính xác lọc cao.
4.11.Máy công cụ có thể làm việc liên tục dưới tải trọng định mức.Hệ thống thủy lực ổn định và chính xác.
5. Hệ thống điện
5.1.Sử dụng bộ điều khiển Estun NC E21s để điều khiển di chuyển khổ sau, đặc biệt cho máy cắt
5.2.Các thành phần điện quan trọng sử dụng các bộ phận nhập khẩu từ nước ngoài, phù hợp với tiêu chuẩn quốc tế, an toàn và đáng tin cậy, tuổi thọ cao và khả năng chống nhiễu mạnh.
5.3.Tủ điều khiển điện tử đạt tiêu chuẩn cấp bảo vệ IP54, các linh kiện điện được sắp xếp theo tiêu chuẩn và được đánh dấu rõ ràng.
5.4.Nó được trang bị một bàn mổ di động và một bàn đạp chuyển động để dễ dàng vận hành.
5.5.Thiết bị có các biện pháp an toàn điện đáng tin cậy như dừng khẩn cấp và bảo vệ quá tải để đảm bảo an toàn cho thiết bị và con người.
Thông số sản phẩm:
| NameModel |
62/6
|
62/8
|
80/10
|
40/13
|
62/13
|
80/13
|
25/16
|
31/16
|
40/16
|
50/16
|
62/16
|
| Tối đađộ dày cắt |
|
|
|
|
|
|
|
|
|
|
|
| Thép nhẹ mm |
6
|
số 8
|
10
|
13
|
13
|
13
|
16
|
16
|
16
|
16
|
16
|
| Thép không gỉ mm |
3
|
4
|
6
|
số 8
|
số 8
|
số 8
|
10
|
10
|
10
|
10
|
10
|
| Chiều dài cắt mm |
6200
|
6200
|
8000
|
4000
|
6200
|
8000
|
2500
|
3100
|
4000
|
5000
|
6200
|
| Lực cắt kN |
132
|
220
|
430
|
730
|
620
|
620
|
730
|
850
|
850
|
850
|
850
|
| Backgauge hành trình mm |
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
| Điều chỉnh góc cắt ° |
0,5-2,5
|
0,5-2,5
|
0,5-2
|
0,5-2
|
0,5-2,5
|
0,5-2,5
|
0,5-3
|
0,5-2,5
|
0,5-2,5
|
0,5-2,5
|
0,5-2,5
|
| Số lần bấm máy mỗi phút |
7-45
|
8-35
|
7-30
|
10-30
|
10-30
|
7-45
|
7-30
|
12-33
|
8-30
|
6-20
|
7-20
|
| Họng mm |
100
|
100
|
100
|
200
|
60
|
400
|
300
|
300
|
200
|
100
|
100
|
| Số chân nhấn |
32
|
32
|
42
|
20
|
32
|
42
|
13
|
16
|
20
|
hai mươi hai
|
32
|
| Thể tích thùng nhiên liệu L |
686
|
686
|
845
|
561
|
686
|
1600
|
499
|
591
|
561
|
662
|
686
|
| Công suất động cơ kW |
15
|
hai mươi hai
|
37
|
30
|
30
|
60
|
hai mươi hai
|
hai mươi hai
|
30
|
37
|
37
|
| Trọng lượng kg |
20000
|
24000
|
45000
|
14000
|
28000
|
55000
|
10000
|
12000
|
18000
|
28000
|
36000
|
| Kích thước chiều dài mm |
7065
|
7095
|
9016
|
4885
|
7100
|
9090
|
3265
|
3865
|
5020
|
5935
|
7135
|
| Chiều rộng mm |
2650
|
2540
|
2615
|
2190
|
2515
|
3525
|
2140
|
2140
|
2290
|
2550
|
2550
|
| Chiều cao mm |
2650
|
2815
|
3000
|
2488
|
2830
|
3360
|
2350
|
2350
|
2575
|
2870
|
2870
|
| 680 |
| 29000 |
