Thông tin chi tiết sản phẩm:
Thanh toán:
|

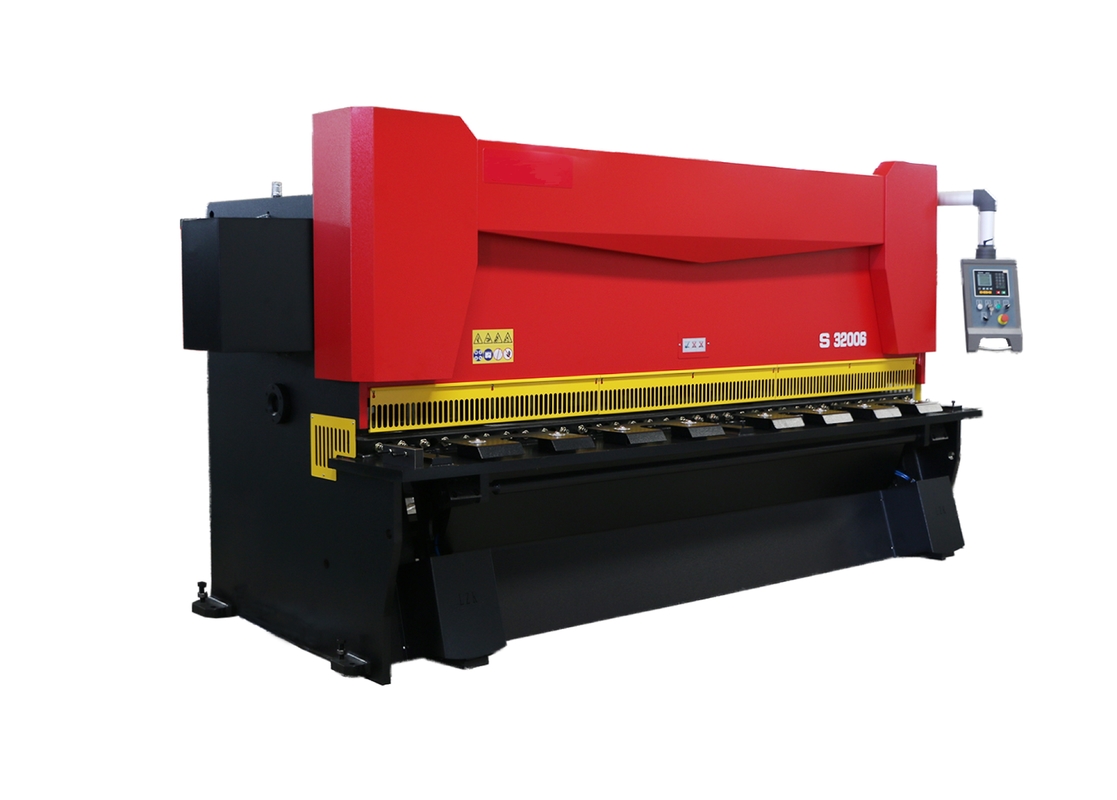

| Tên sản phẩm: | QC11Y-6x3200 Máy cắt thủy lực CNC chống xoắn | Tình trạng: | Mới |
|---|---|---|---|
| Đăng kí: | Máy cắt kim loại công nghiệp, máy cắt tấm kim loại | Vật liệu cắt: | Kim loại thép không gỉ thép carbon nhôm, tấm thép MS / SS / GI vv |
| Chế độ điều khiển: | Bộ điều khiển NC / CNC ELGO P40T, Delem DAC360T | Trục điều khiển: | Máy đo lưng, góc cắt, chiều dài cắt và độ hở của lưỡi cắt |
| Động cơ chính: | Động cơ bình thường, động cơ Servo tiết kiệm năng lượng | Khoảng trống cổ họng: | 100mm, 200mm, 500mm |
| Đo lại: | Vít bi + Guider tuyến tính, hành trình 750mm | Động cơ đo lùi: | trình điều khiển servo |
| Hỗ trợ phía sau: | Thiết bị hỗ trợ cắt khí nén phía sau cho tấm mỏng | Màu sắc: | Trắng + Xanh, Xám đen + Trắng, tùy chỉnh |
| Vôn: | Tùy chỉnh, 220V / 380V / 400V 50HZ / 60HZ | Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến, Hỗ trợ kỹ thuật video |
| Sự bảo đảm: | 1 năm | ||
| Điểm nổi bật: | Máy cắt 2mm PSL,máy cắt bằng khí nén PSL,máy cắt kim loại bằng khí nén 8mm PSL |
||
1.Áp dụng phương pháp phân tích phần tử hữu hạn UG, thiết kế phụ trợ CAD, hàn tích hợp khung và phương pháp xử lý ứng suất bên trong loại bỏ rung động và phương pháp gia nhiệt để làm cho máy công cụ có độ cứng và khả năng chống rung cao hơn.Cấu trúc giá đỡ dụng cụ kiểu cổng, tự động điều chỉnh độ hở của lưỡi cắt, hồi lưu tích lũy nitơ, hệ thống chống xoắn thủy lực cắt phía sau.
3. Máy cắt này là một máy đa chức năng.Bộ điều khiển CNC tới ELGO P40T hoặc DELEM DAC360Tcung cấp giải pháp điều khiển cảm ứng linh hoạt và thân thiện với người dùng cho kéo cắt.Theo yêu cầu của nhiều trục đo lùi, có thể điều khiển góc cắt, chiều dài hành trình, khoảng cách / khe hở của lưỡi cắt và hỗ trợ lên / xuống phía sau, dựa trên thiết bị điện tử hiện đại.Nó cải thiện hiệu quả cắt và chất lượng cắt.
4. Giới thiệu công nghệ tiên tiến của Châu Âu và áp dụng hệ thống điều khiển thủy lực tích hợp, nó có độ tin cậy tốt.đáng tin cậy hơn và dễ dàng để bảo trì.Động cơ Siemens,Hệ thống thủy lực sử dụng bộ tích áp kiểu bàng quang làm nguồn năng lượng phụ, đồng thời hấp thụ áp lực tác động của hệ thống, để máy công cụ chạy êm và tiếng ồn thấp.Bơm Allead và van thủy lực Rexroth được sử dụng trên Shear.
5. Back gauge được lắp ráp vít bi chính xác cao và guider tuyến tính.hoạt động backgauge được điều chỉnh bằng động cơ servo và dễ dàng điều chỉnh và hiển thị bằng bộ điều khiển CNC Đức ELGO P40T, Delem DAC360T.
6. Được trang bị ánh sáng-căn chỉnh, dễ dàng căn chỉnh khi cắt.Đặc biệt đối với một số người dùng cần đo các kích thước khác nhau ở hai mặt trước tiên, sau đó cắt giảm theo đường đã đo.
7.Cấu trúc giá đỡ công cụ loại cổng chuyên nghiệp.Hàng rào an toàn đã được lắp ráp vào máy để tránh bàn tay xâm nhập vào các kiện hàng và cắt, và đảm bảo an toàn cho công nhân vận hành.
Bàn đỡ bóng chuyển tải đa năng được sử dụng để giảm cường độ lao động của người vận hành.
8. Máy tiêu chuẩn của chúng tôi là động cơ bình thường bắt đầu.Nhưng giờ đây, một động cơ servo công suất cao mới có thể được áp dụng cho máy cắt tấm thủy lực của chúng tôi.Động cơ chính Servo có thể tiết kiệm năng lượng và bảo vệ môi trường và giảm chi phí sản xuất.
Động cơ Servo động cơ bình thường
Thông số kỹ thuật của Shear QC11K-6x4000,
| Loại hình | QC11K-6x4000 |
| Tối đaĐộ dày cắt |
6mm (Thép nhẹ) 3mm (thép không gỉ) |
| Tối đaChiều rộng cắt | 4000mm |
| Nét | 6-30 / phút |
| Nét vẽ backgauge | 10-750mm |
| Góc cắt | 0,5-2,0Degree |
| Độ sâu của cổ họng | 100mm |
| Chiều cao của bàn làm việc | 700mm |
| Chiều rộng của bàn làm việc | 500mm |
| Công suất động cơ servo chính | 11kw |
| Bơm dầu | 32L / phút |
| Kích thước: | 4850x1800x2150 |
| Trọng lượng tịnh | 7100kg |
| Vôn. |
380V, 50HZ
|
| Mô hình tùy chọn | nhà chế tạo | Nhận xét | |
|---|---|---|---|
| Hệ thống CNC | P40T DAC360 |
ELGO DELEM |
|
| Hệ thống thủy lực | Van điện từ chính |
Rexroth |
|
| Đo lại |
Động cơ servo Vít bi + Guider tuyến tính |
ESTUN ĐÀI LOAN |
|
| Bơm dầu | Bơm dầu bánh răng bên trong |
Allead |
|
| Nguồn điện chính |
Động cơ bình thường, Động cơ servo (Tùy chọn) |
Trung Quốc VEICHI |
|
| Bàn làm việc phía trước | Pallet lớn và giá bóng | PSL | |
| Các biện pháp an ninh |
Hàng rào thép phía trước bảo vệ Bảo vệ cảm biến an toàn phía sau (Tùy chọn) |
PSL | |
| Hệ thống hỗ trợ cắt lưng | Khí nén |
PSL |
|
| Thanh thải lưỡi |
Điều chỉnh cơ giới |
PSL | |
| Bộ phận điện | Schneider Relay, Công tắc tơ | Schneider | |
| Đổi chân | Bàn đạp dọc Kacon Hàn Quốc | KaconHàn Quốc |
| Người mẫu |
Tối đa Tkn. |
Sức mạnh năng suất | Tối đaChiều dài | Góc | X.Stroke | Quyền lực | L * W * H (mm) | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| QC11K-6 * 2500 | 6mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 7,5kW | 3140 * 1740 * 2040 | 4800Kg |
| QC11K-6 * 3200 | 6mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 7,5KW | 3750 * 1770 * 2150 | 5800Kg |
| QC11K-6 * 4000 | 6mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4830 * 1840 * 2150 | 7500Kg |
| QC11K-6 * 5000 | 6mm | ≤450kN / cm | 5000mm | 0,5-2,5 ° | 750mm | 15KW | 5830 * 1840 * 2150 | 13000Kg |
| QC11K-6 * 6000 | 6mm | ≤450kN / cm | 6000mm | 0,5-3 ° | 750mm | 15KW | 6480 * 2100 * 2300 | 18000Kg |
| QC11K-8 * 2500 | 8mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 11KW | 3040 * 1700 * 1700 | 5500Kg |
| QC11K-8 * 3200 | 8mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 11KW | 3860 * 1700 * 1700 | 6200Kg |
| QC11K-8 * 4000 | 8mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4640 * 1700 * 1700 | 7900Kg |
| QC11K-8 * 5000 | 8mm | ≤450kN / cm | 5000mm | 0,5 ~ 3 ° | 750mm | 18,5KW | 5400 * 2400 * 2000 | 13500Kg |
| QC11K-8 * 6000 | 8mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 750mm | 22KW | 6480 * 2100 * 2350 | 19000Kg |
| QC11K-8 * 8000 | 8mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 750mm | 22KW | 8580 * 2130 * 2350 | 29500Kg |
| QC11K-10 * 2500 | 10mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 950mm | 15KW | 3040 * 1800 * 1700 | 6500Kg |
| QC11K-10 * 3200 | 10mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 950mm | 11KW | 3850 * 1830 * 1900 | 7500Kg |
| QC11K-10 * 4000 | 10mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 950mm | 15KW | 4650 * 2100 * 2000 | 11000Kg |
| QC11K-10 * 5000 | 10mm | ≤450kN / cm | 5000mm | 0,5 ~ 3 ° | 950mm | 15KW | 5750 * 2100 * 2000 | 16000Kg |
| QC11K-10 * 6000 | 10mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 950mm | 15KW | 6500 * 2100 * 2300 | 24000Kg |
| QC11K-10 * 8000 | 10mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 950mm | 15KW | 6800 * 2100 * 2300 | 32000Kg |
| QC11K-13 * 2500 | 13mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 1000mm | 15KW | 3285 * 1830 * 2390 | 7500Kg |
| QC11K-13 * 3200 | 13mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 1000mm | 15KW | 3855 * 1830 * 2390 | 9500Kg |
| QC11K-13 * 4000 | 13mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 1000mm | 18,5KW | 4850 * 1830 * 2390 | 12500Kg |
| QC11K-13 * 6000 | 13mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 6850 * 1930 * 2650 | 30000Kg |
| QC11K-13 * 8000 | 13mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 8950 * 2130 * 2850 | 46000Kg |
| QC11K-13 * 9000 | 13mm | ≤450kN / cm | 9000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 9980 * 2130 * 2850 | 65000Kg |
| QC11K-13 * 10000 | 13mm | ≤450kN / cm | 10000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 11050 * 2500 * 3100 | 85000Kg |
| QC11K-16 * 2500 | 16mm | ≤450kN / cm | 2500mm | 0,5 ~ 3 ° | 1000mm | 22KW | 3440 * 1940 * 2830 | 9500Kg |
| QC11K-16 * 3200 | 16mm | ≤450kN / cm | 3200mm | 0,5 ~ 3 ° | 1000mm | 22KW | 4010 * 1940 * 2830 | 11000Kg |
| QC11K-16 * 4000 | 16mm | ≤450kN / cm | 4000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 5010 * 1980 * 2830 | 15500Kg |
| QC11K-16 * 5000 | 16mm | ≤450kN / cm | 5000mm | 0,5 ~ 3,0 ° | 1000mm | 30KW | 5900 * 2600 * 2830 | 25000Kg |
| QC11K-16 * 6000 | 16mm | ≤450kN / cm | 6000mm | 1 ~ 3.0 ° | 1000mm | 37KW | 6900 * 2600 * 2830 | 36000Kg |
| QC11K-16 * 8000 | 16mm | ≤450kN / cm | 8000mm | 1 ~ 3.0 ° | 1000mm | 45KW | 8900 * 2900 * 3430 | 75000Kg |
| QC11K-20 * 2500 | 20mm | ≤450kN / cm | 2500mm | 1 ~ 3 ° | 1000mm | 30KW | 3440 * 1980 * 2830 | 14000Kg |
| QC11K-20 * 3200 | 20mm | ≤450kN / cm | 3200mm | 1 ~ 3 ° | 1000mm | 30KW | 4010 * 1900 * 2830 | 17000Kg |
| QC11K-20 * 4000 | 20mm | ≤450kN / cm | 4000mm | 1 ~ 3.0 ° | 1000mm | 37KW | 4850 * 2600 * 2900 | 22000Kg |
| QC11K-20 * 6000 | 20mm | ≤450kN / cm | 6000mm | 1 ~ 3.0 ° | 1000mm | 55KW | 6700 * 3000 * 3000 | 54000Kg |
| QC11K-30 * 2500 | 30mm | ≤450kN / cm | 2500mm | 1 ~ 3.0 ° | 1000mm | 45KW | 3440 * 1900 * 2830 | 25000Kg |
| QC11K-30 * 3200 | 30mm | ≤450kN / cm | 3200mm | 1 ~ 3.0 ° | 1000mm | 45KW | 4200 * 1900 * 3000 | 34000Kg |
Ghi chú: Nếu các thông số này không được cập nhật hoặc thay đổi kịp thời, vui lòng hiểu và liên hệ với chúng tôi Chat trực tuyến hoặc gửi email.CẢM ƠN.
