Thông tin chi tiết sản phẩm:
Thanh toán:
|

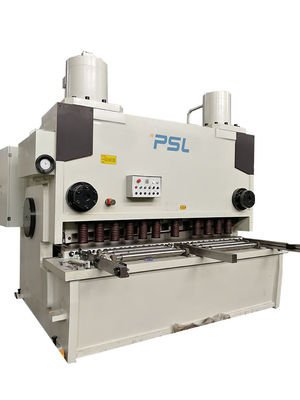

| Tên: | Máy cắt thủy lực NC | Gõ phím: | QC11K-25x3100 Máy cắt kim loại tấm dày |
|---|---|---|---|
| Ứng dụng: | Công nghiệp kim loại tấm, Máy cắt tấm kim loại | Vật liệu cắt: | Thép không gỉ bằng thép cacbon nhôm, tấm thép MS / SS / GI vv |
| Chế độ điều khiển: | Bộ điều khiển NC Estun E21s; Bộ điều khiển CNC ELGO P40T, Delem DAC360T | Max. Tối đa cutting width (mm) chiều rộng cắt (mm): | 2500/3200/4000/6000, v.v. |
| Max. Tối đa cutting thickness (mm) độ dày cắt (mm): | 8/12/16/20/25/30, v.v. | Khoảng trống cổ họng: | 100mm, tùy chọn 150-500mm |
| Động cơ chính: | Động cơ AC bình thường | Lái xe đo lùi: | Biến tần, trình điều khiển servo |
| Đo lại: | Vít bi + Guider tuyến tính, hành trình 1000mm | Màu sắc: | Xám-đen + Trắng hoặc tùy chỉnh |
| Vôn: | 220V / 380V / 400V 50HZ / 60HZ, Tùy chỉnh, | Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến, Hỗ trợ kỹ thuật video |
| Sự bảo đảm: | 1 năm | ||
| Điểm nổi bật: | Máy cắt 20mm,Máy cắt CNC 20mm,Máy cắt CNC 220v |
||

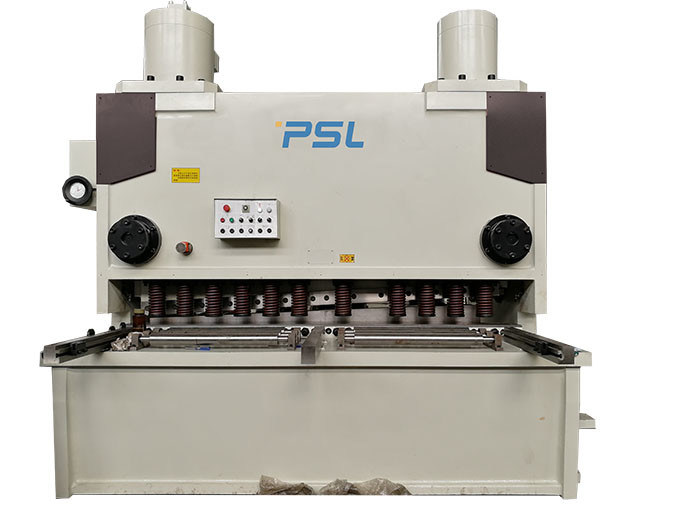

Máy cắt thép tấm dày hạng nặngBộ phận tiêu chuẩn:
1. Điều chỉnh khe hở lưỡi dao nhanh chóng và chính xác bằng một tay cầm trên khung bên
2. Lưỡi dao 4 cạnh để cắt các tấm nhôm, thép nhẹ và thép không gỉ
3. Chiếu sáng đường cắt và dây để cắt đường bóng
4. Bộ đếm hành trình, điều chỉnh độ dài cắt
5. Bảo vệ quá tải thủy lực và điện
6. Cánh tay hình vuông có đồng hồ đo và các cánh tay hỗ trợ phía trước khác
7. Kiểm soát Estun E21S NC
8. Bộ điều khiển CNC ELGO P40T hoặc DELEM DAC360T (Tùy chọn) Thước đo mặt sau, góc cắt, chiều rộng cắt và khe hở lưỡi cắt.
9. Hệ thống thủy lực Bosch-Rexroth hoặc Yuken
10. Schneider Electrics
11. Biến tần Delta hoặc LG để điều khiển động cơ AC đo lùi
12. Lái xe động cơ servo đo lùi là tùy chọn
13. Vít bi đo mặt sau và thanh đánh bóng có độ chính xác 0,05 mm.
15. Bảo vệ an toàn là tiêu chuẩn đáp ứng các quy định của CE.
Hệ thống thủy lực
Áp dụng hệ thống điều khiển thủy lực tích hợp, đáng tin cậy hơn và dễ dàng bảo trì. thương hiệu nổi tiếng nhất, chất lượng tốt và hiệu suất cao.
Hệ thống đồng bộ hóa xi lanh dầu song song được sử dụng và máy được ứng suất đều.Bằng cách điều chỉnh lượng dầu của xi lanh song song, góc cắt có thể được điều chỉnh thuận tiện hơn để đáp ứng nhu cầu cắt các độ dày tấm khác nhau.
Hệ thống thủy lực được bổ sung Máy làm lạnh làm mát đặc biệt cho khu vực nóng (Tùy chọn)
Điều chỉnh lưỡi cắt và độ chính xác cắt:
Góc cắt và độ hở của lưỡi dao có thể thay đổi theo độ dày tấm, có thể làm giảm biến dạng cắt của tấm kim loại và có thể cắt tấm kim loại dày hơn nhiều.
Chức năng cắt các mặt cắt, chức năng căn chỉnh theo ánh sáng.Giá đỡ lưỡi trên có cấu trúc ốp trong để tạo điều kiện cho vật liệu vào và cũng nâng cao độ chính xác của chi tiết gia công.
Thông số kỹ thuật của Shear QC11K-25x3100,
| Sự chỉ rõ | QC11K-25x3100 |
| Tối đaĐộ dày cắt |
25mm (Thép nhẹ) 12mm (thép không gỉ) |
| Tối đaChiều rộng cắt | 3100mm |
| Nét | 4-30 lần / phút |
| Nét vẽ backgauge | 10-1000mm |
| Góc cắt | 0,5-3,0Degree |
| Độ sâu của cổ họng | 100mm |
| Chiều cao của bàn làm việc | 900mm |
| Chiều rộng của bàn làm việc | 600mm |
| Công suất động cơ servo chính | 37kw |
| Kích thước: | 4000x2370x3200 |
| Trọng lượng tịnh | 23,5 Tấn |
| Vôn. |
380V, 50HZ
|
| Mô hình tùy chọn | nhà chế tạo | Nhận xét | |
|---|---|---|---|
| Hệ thống CNC |
E21s P40T |
ELGO DELEM |
|
| Biến tần | Delta, INVT | TW | |
| Hệ thống thủy lực | Van điện từ chính |
Rexroth YUKEN |
|
| Đo lại |
Động cơ AC Vít bi + Guider tuyến tính |
PSL Đài loan |
|
| Bơm dầu | Bơm dầu bánh răng bên trong |
Nhiều nắng |
|
| Điện chính |
Động cơ AC |
WN | |
| Bàn làm việc phía trước | Pallet đặc biệt và giá bóng | PSL | |
| Bảo vệ | Hàng rào thép phía trước + Bảo vệ cảm biến an toàn phía sau (Tùy chọn) | PSL | |
| Thanh thải lưỡi |
Thủ công Có động cơ (tùy chọn) |
PSL | |
| Linh kiện điện | Schneider Relay, Công tắc tơ | Schneider | |
| Đổi chân | Công tắc dọc Kacon | Hàn Quốc | |
| Sâu họng | 150mm -500mm (Tùy chọn) | PSL |
| Mô hình |
Tối đa Tkn. |
Sức mạnh năng suất | Tối đaChiều dài | Góc | X.Stroke | Quyền lực | L * W * H (mm) | Cân nặng |
|---|---|---|---|---|---|---|---|---|
| QC11K-6 * 2500 | 6mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 7,5kW | 3140 * 1740 * 2040 | 4800Kg |
| QC11K-6 * 3200 | 6mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 7,5KW | 3750 * 1770 * 2150 | 5800Kg |
| QC11K-6 * 4000 | 6mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4830 * 1840 * 2150 | 7500Kg |
| QC11K-6 * 5000 | 6mm | ≤450kN / cm | 5000mm | 0,5-2,5 ° | 750mm | 15KW | 5830 * 1840 * 2150 | 13000Kg |
| QC11K-6 * 6000 | 6mm | ≤450kN / cm | 6000mm | 0,5-3 ° | 750mm | 15KW | 6480 * 2100 * 2300 | 18000Kg |
| QC11K-8 * 2500 | 8mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 11KW | 3040 * 1700 * 1700 | 5500Kg |
| QC11K-8 * 3200 | 8mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 11KW | 3860 * 1700 * 1700 | 6200Kg |
| QC11K-8 * 4000 | 8mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4640 * 1700 * 1700 | 7900Kg |
| QC11K-8 * 5000 | 8mm | ≤450kN / cm | 5000mm | 0,5 ~ 3 ° | 750mm | 18,5KW | 5400 * 2400 * 2000 | 13500Kg |
| QC11K-8 * 6000 | 8mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 750mm | 22KW | 6480 * 2100 * 2350 | 19000Kg |
| QC11K-8 * 8000 | 8mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 750mm | 22KW | 8580 * 2130 * 2350 | 29500Kg |
| QC11K-10 * 2500 | 10mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 950mm | 15KW | 3040 * 1800 * 1700 | 6500Kg |
| QC11K-10 * 3200 | 10mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 950mm | 11KW | 3850 * 1830 * 1900 | 7500Kg |
| QC11K-10 * 4000 | 10mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 950mm | 15KW | 4650 * 2100 * 2000 | 11000Kg |
| QC11K-10 * 5000 | 10mm | ≤450kN / cm | 5000mm | 0,5 ~ 2,5 ° | 950mm | 15KW | 5750 * 2100 * 2000 | 16000Kg |
| QC11K-10 * 6000 | 10mm | ≤450kN / cm | 6000mm | 0,5 ~ 2,5 ° | 950mm | 15KW | 6500 * 2100 * 2300 | 24000Kg |
| QC11K-10 * 8000 | 10mm | ≤450kN / cm | 8000mm | 0,5 ~ 2,5 ° | 950mm | 15KW | 6800 * 2100 * 2300 | 32000Kg |
| QC11K-13 * 2500 | 13mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 1000mm | 15KW | 3285 * 1830 * 2390 | 7500Kg |
| QC11K-13 * 3200 | 13mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 1000mm | 15KW | 3855 * 1830 * 2390 | 9500Kg |
| QC11K-13 * 4000 | 13mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 1000mm | 18,5KW | 4850 * 1830 * 2390 | 12500Kg |
| QC11K-13 * 6000 | 13mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 6850 * 1930 * 2650 | 30000Kg |
| QC11K-13 * 8000 | 13mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 8950 * 2130 * 2850 | 46000Kg |
| QC11K-13 * 9000 | 13mm | ≤450kN / cm | 9000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 9980 * 2130 * 2850 | 65000Kg |
| QC11K-13 * 10000 | 13mm | ≤450kN / cm | 10000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 11050 * 2500 * 3100 | 85000Kg |
| QC11K-16 * 2500 | 16mm | ≤450kN / cm | 2500mm | 0,5 ~ 3 ° | 1000mm | 22KW | 3440 * 1940 * 2830 | 9500Kg |
| QC11K-16 * 3200 | 16mm | ≤450kN / cm | 3200mm | 0,5 ~ 3 ° | 1000mm | 22KW | 4010 * 1940 * 2830 | 11000Kg |
| QC11K-16 * 4000 | 16mm | ≤450kN / cm | 4000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 5010 * 1980 * 2830 | 15500Kg |
| QC11K-16 * 5000 | 16mm | ≤450kN / cm | 5000mm | 0,5 ~ 3,0 ° | 1000mm | 30KW | 5900 * 2600 * 2830 | 25000Kg |
| QC11K-16 * 6000 | 16mm | ≤450kN / cm | 6000mm | 1 ~ 3.0 ° | 1000mm | 37KW | 7000 * 2400 * 3600 | 36000Kg |
| QC11K-16 * 8000 | 16mm | ≤450kN / cm | 8000mm | 1 ~ 3.0 ° | 1000mm | 45KW | 8900 * 2900 * 3430 | 75000Kg |
| QC11K-20 * 2500 | 20mm | ≤450kN / cm | 2500mm | 1 ~ 3 ° | 1000mm | 30KW | 3440 * 1980 * 2830 | 14000Kg |
| QC11K-20 * 3100 | 20mm | ≤450kN / cm | 3100mm | 1 ~ 3 ° | 1000mm | 30KW | 4010 * 1900 * 2830 | 17000Kg |
| QC11K-20 * 4000 | 20mm | ≤450kN / cm | 4000mm | 1 ~ 3.0 ° | 1000mm | 37KW | 4850 * 2600 * 2900 | 22000Kg |
| QC11K-20 * 6000 | 20mm | ≤450kN / cm | 6000mm | 1 ~ 3.0 ° | 1000mm | 55KW | 6700 * 3000 * 3000 | 54000Kg |
| QC11K-25 * 2500 | 25mm | ≤450kN / cm | 2500mm | 1 ~ 3.0 ° | 1000mm | 37KW | 3440 * 1900 * 2830 | 25000Kg |
| QC11K-25 * 3100 | 25mm | ≤450kN / cm | 3100mm | 1 ~ 3.0 ° | 1000mm | 37KW | 4000 * 2370 * 3200 | 23500Kg |
Lưu ý: Thông số này dựa trên desgin 2019.Nếu các thông số không được cập nhật kịp thời, vui lòng hiểu và liên hệ với chúng tôi bằng cách Chat trực tuyến hoặc email.CẢM ƠN.
