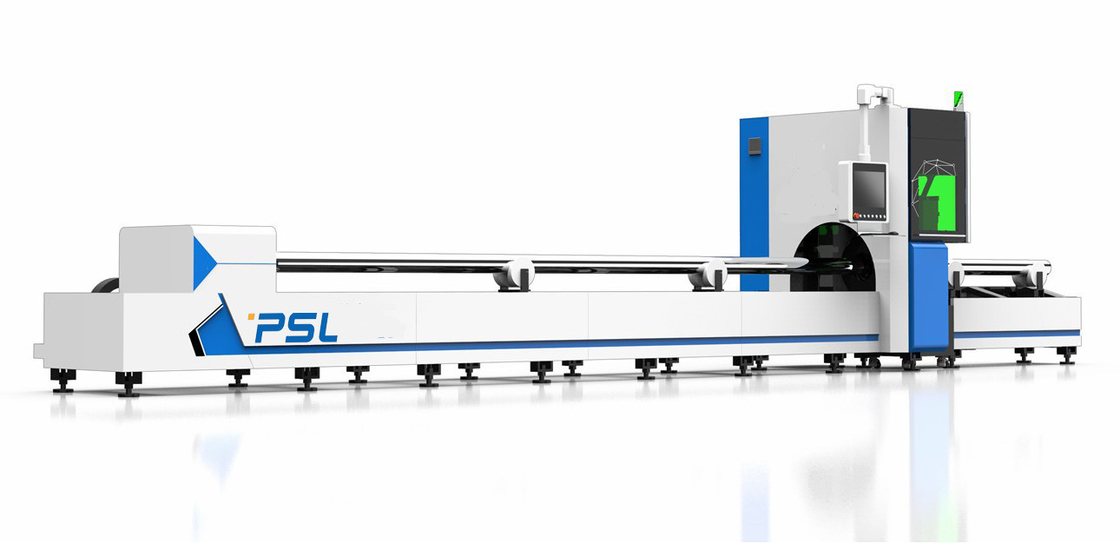

Máy cắt laser bằng ống CNC 500w 1000W 2000W 3000W 3000W Cnc Máy cắt bằng sợi quang

Ống kim loại / Máy cắt ống kim loại Máy cắt Laser 1000W 2000W 3000W Máy cắt ống bằng sợi quang CNC







Giới thiệu sơ lược về máy cắt ống laser sợi quang,



1. Nguyên lý cắt laser



Cắt laser là chiếu tia laser cường độ cao lên bề mặt vật liệu, thông qua sự tương tác giữa tia laser và vật liệu, vật thể cắt bị nóng chảy hoặc hóa hơi, vật thể cắt được cắt bằng sự hỗ trợ của luồng không khí tốc độ cao.





2. Tính năng và ưu điểm của máy cắt laser



2.1 Máy cắt ống có thể cắt tất cả các loại ống, giúp tiết kiệm đáng kể chi phí và không gian.Phạm vi xử lý rộng, có thể xử lý các đường ống có đường kính và chiều dài khác nhau.Trục quay điện được thông qua, tốc độ có thể điều chỉnh, và hoạt động thuận tiện, và nó có các đặc điểm của tiếng ồn thấp, tốc độ cao và độ chính xác cao;Nó là sự lựa chọn tốt nhất cho các đường ống chuyên nghiệp và ống để cắt đường giao nhau.



1. Nó có thể cắt một số lỗ đường giao nhau hình trụ với các hướng và đường kính khác nhau trên đường ống chính để đáp ứng các điều kiện giao nhau thẳng đứng của trục nhánh và trục chính lệch tâm và không lệch tâm (ống nhánh chính là ống tròn).



2. Đoạn cuối của đường giao trụ có thể cắt ở đoạn cuối của ống nhánh thỏa mãn điều kiện là giao điểm thẳng đứng và giao điểm xiên của trục nhánh và trục chính lệch tâm và không lệch tâm.



3. Có thể cắt các hình dạng khác nhau trên thành ống;Nó có thể cắt mặt đầu nghiêng ở cuối ống tròn.



4. Có thể cắt đoạn cuối của ống nhánh giao với ống chính hình khuyên (ống nhánh chính là ống tròn);Có thể cắt nhiều hình dạng khác nhau trên bề mặt ống vuông.



5. Bề mặt cắt nhẵn và không có gờ.



6. Đầu cắt laser sẽ không tiếp xúc với bề mặt vật liệu và không làm xước phôi.



7. Khe là hẹp nhất, vùng ảnh hưởng nhiệt nhỏ nhất, biến dạng cục bộ của phôi rất nhỏ, không có biến dạng cơ học.



8. Nó có thể gia công bất kỳ hình dạng, đường ống và các vật liệu có hình dạng đặc biệt khác.





2.2 laser chỉ cần năng lượng điện khi nó đang chạy, và không cần tạo thêm khí của laser, và có chi phí vận hành và bảo trì thấp nhất;



2.3 laser sợi quang sử dụng thiết kế mô-đun bán dẫn và dự phòng, đồng thời không có thấu kính quang học trong bộ cộng hưởng và không cần thời gian khởi động.Nó có ưu điểm là không cần điều chỉnh, bảo dưỡng và độ ổn định cao, giúp giảm chi phí phụ kiện và thời gian bảo trì.Điều này không thể so sánh với tia laser truyền thống;



2.4 truyền dẫn quang của toàn bộ máy là định tuyến quang học, không có hệ thống dẫn quang phức tạp như gương phản xạ, đường dẫn quang đơn giản, cấu trúc ổn định và không cần bảo trì đường dẫn quang bên ngoài;



2.5 đầu cắt chứa thấu kính bảo vệ, ống chuẩn trực, kính hội tụ và các vật tư tiêu hao quý giá khác, tiêu thụ ít;



Xuất sợi quang 2.6 giúp cho việc thiết kế hệ thống cơ khí rất đơn giản và dễ dàng tích hợp với robot hoặc bàn làm việc đa chiều;





3. Hệ thống điều khiển CNC



Phần mềm cắt CNC do Shanghai Baichu sản xuất có giao diện đồ họa và thao tác thuận tiện.Phần mềm điều khiển cắt chuyên nghiệp có thể thiết kế các đồ họa và ký tự khác nhau theo ý muốn và có thể được xử lý trong thời gian thực.Nó hỗ trợ CAD, CorelDRAW và các phần mềm vẽ chuyên nghiệp khác.Nó có các chức năng mạnh mẽ về lập trình, bố trí, xử lý văn bản và thiết lập quy trình, giúp cải thiện việc quản lý và sử dụng đường ống ở mức tối đa.Phần mềm cắt có các chức năng và đặc điểm sau:



3.1 nhập khẩu, kết nối vi mô, trình tự cắt, đường cắt được tối ưu hóa và tốc độ tối ưu hóa, v.v.



3.2 cải thiện tỷ lệ sử dụng của đường ống: nó có thể nhận ra việc sắp xếp các khoảng hở của các bộ phận, bố trí nhúng trong các bộ phận, bố trí lật ngược đối xứng của các bộ phận, bố trí luân phiên của các bộ phận và tránh chồng chéo và va chạm của hình dạng.



3.3 Xử lý góc sắc nét: xử lý góc bên trong / bên ngoài, có thể tự động nhận dạng và thiết lập.



3.4 Chức năng xử lý ký tự mạnh mẽ: có thể xử lý từ rắn thành từ rỗng.



Hiệu quả cắt 3.5 của phần cạnh chung được tối ưu hóa để cải thiện tỷ lệ sử dụng của đường ống





Các thành phần chính,



Tên	Mô tả ngắn gọn	Thương hiệu của đất nước
Nguồn Laser sợi quang	1000W	MAX / Raycus / IPG
Đầu cắt lấy nét tự động	Raytools Đầu cắt đặc biệt cho sợi quang	Raytools
Hệ thống làm mát chuyên dụng	Hệ thống tuần hoàn kép, ống titan trao đổi nhiệt, cảnh báo quá nhiệt, bảo vệ dòng chảy, bảo vệ mực nước két nước làm mát đặc biệt bằng sợi quang	Wuhan Hanli
Hệ thống truyền động cơ khí	Đường sắt tốc độ cao chính xác cao Hiwin Đài Loan Thanh răng và thanh răng T-Win Đài Loan (xoắn ốc)	Đài Loan Hiwin Đài Loan T-Win



Hệ thống giảm tốc	Shimpoo Flange giảm tốc tại Nhật Bản	Nhật Bản
Van tỷ lệ	NNT	Nhật Bản
Lắp đặt điện	schneider	Nước pháp
Hệ thống cảm biến theo dõi	Cảm ứng tự động có độ chính xác cao, độ chính xác 0,1 mm	Cypcut Thượng Hải
Thiết bị xả xỉ	Tiêu chuẩn	Nhà sản xuất
Hệ thống máy tính	Máy tính điều khiển công nghiệp đặc biệt cho laser	Yanxiang Đài Loan
Đơn vị X-AXIS SERVO	1800W servo	Fuji, Nhật Bản
Đơn vị W-AXIS SERVO	1800W servo	Fuji, Nhật Bản
Đơn vị Z-AXIS SERVO	Servo 400W	Fuji, Nhật Bản
Phần mềm cắt	Phần mềm cắt CNC chuyên nghiệp	Cypcut Thượng Hải
Thẻ I / O	32 điểm	Cypcut
Bộ điều chỉnh điện áp		Trung Quốc
Máy cắt	Giàn chính xác	nhà chế tạo
Độ chính xác trục X / W	± 0,02mm / m
Tối đatốc độ chạy miễn phí	80m / phút
Vôn	380V / 50HZ 3Ph
Min.đường kính của Chuck	D20mm
Tối đađường kính của Chuck	D230mm (230 * 230)
Tối đađi du lịch	6000mm
Cổ phiếu đuôi	200mm
Chuck phía trước	Định tâm khí nén / Servo
Quay lại Chuck	Kẹp khí nén / Servo
