Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Dây chuyền cắt và xếp chồng cho ăn bằng CNC phía trước | Vật liệu cắt: | Kim loại thép không gỉ thép carbon nhôm, tấm thép MS / SS / GI vv |
|---|---|---|---|
| Đăng kí: | Công nghiệp kim loại tấm | Tình trạng: | Mới |
| Thước đo phía trước: | Vít bi + Guider tuyến tính, hành trình 100-2000mm | Loại hình: | dây chuyền cắt kim loại tấm QC11K-16x12000 / 1700 |
| Động cơ cho ăn phía trước: | Động cơ servo, vít bi 3 bộ | Chế độ điều khiển: | Bộ điều khiển CNC Delem DAC362T |
| Độ dày cắt: | 4mm / 6mm / 8mm / 10mm / 13mm vv | Vôn: | 220V / 380V / 400V 50HZ / 60HZ, tùy chỉnh |
| Động cơ chính: | Động cơ bình thường 2x37kw | Màu sắc: | Trắng, Xám đen + Trắng, tùy chỉnh |
| Dịch vụ sau bán hàng được cung cấp: | Kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài, Hỗ trợ trực tuyến, Hỗ trợ kỹ thuật video | Sự bảo đảm: | 1 năm, có thể thương lượng |
| Điểm nổi bật: | Máy cắt CNC DAC362T,Máy cắt CNC tốc độ cao 15T,Máy cắt kim loại tấm thủy lực 15T |
||

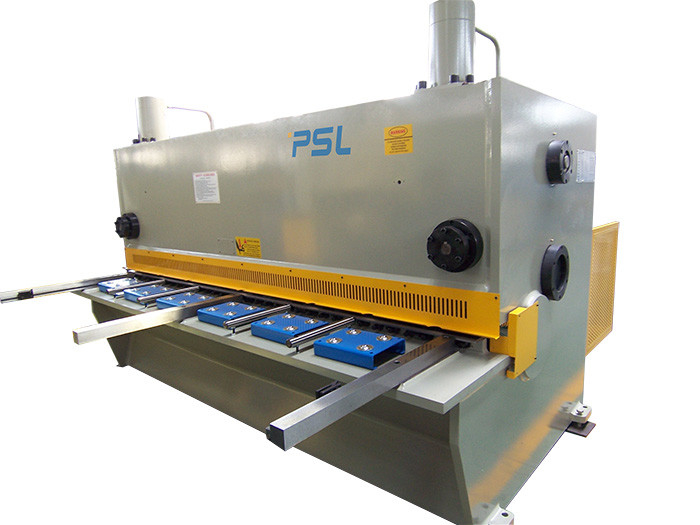

1. Đặc điểm hoạt động của Shear,
1.1, Khung chính là các kết cấu lắp ghép để thuận tiện cho việc tháo lắp và vận chuyển.
1. 2, Việc sử dụng hệ thống thủy lực tích hợp tiên tiến, độ tin cậy tốt.
1. 3, Ba hỗ trợ lăn Hướng dẫn để loại bỏ khe hở ổ trục, nâng cao chất lượng cắt.
1. 4, Khoảng sáng gầm chỉnh điện, Màn hình hiển thị trọng lượng.
1. 5, Lưỡi hình chữ nhật, bốn cạnh có thể được sử dụng, tuổi thọ sử dụng lâu dài, có thể điều chỉnh góc cắt để giảm biến dạng kim loại tấm.
1. 6, Thiết bị chống xoắn được sử dụng trên các cấu trúc nghiêng, làm trống, và cải thiện độ chính xác của chi tiết gia công.
1. 7, Với các chức năng cắt từng mảnh, với tính năng căn chỉnh ánh sáng.
1. 8, góc cắt có thể điều chỉnh.
2. Bàn băng tải cuộn kết nối Đường cắt theo chiều dài là chuẩn bị thép tấm, kích thước 12100mmx1700mmx850mm, 6,5T, tải trọng tối đa 15T.
3.Thiết bị hút điện từ, khung chuyển, trọng lượng 12T.Tối đachiều dài của chi tiết gia công 14,0 mét, rộng 2 mét và cao 1,5 mét, phôi truyền điện từ Sucker.Tổng số 27 mảnh của Máy hút điện từ 200x200, lực hút khoảng 20kg / cm2 (15-28).
Để đảm bảo an ninh, phòng ngừa rủi ro do mất điện đột ngột sau khi các tấm hút, giác hút bị mất điện mà muốn bảo trì thiết bị, có thể cho thợ hút tiếp tục hút khi cúp điện đột xuất khoảng 20 phút hoặc lâu hơn.
3. Cho ăn tự động chuyển tiếp với thiết bị Flipper
Hành trình tiếp liệu tự động 1700mm, bao gồm ba kẹp thủy lực đặc biệt (a, b, c), theo sự lựa chọn về chiều dài của chi tiết gia công trong đó a, b, hoặc a, c, kẹp kẹp chi tiết gia công bằng cách cấp liệu đồng bộ các hệ thống.
Lật miếng đĩa cuối cùng để cắt mép thừa.
4. Dòng cắt nàysử dụng bộ điều khiển CNC Delem DAC362T để điều khiển và điều khiển trục tiếp liệu / thước đo phía trước (3 trục servo).Có động cơGóc cắt và khe hở / khe hở của lưỡi cắttheo độ dày và chiều dài tấm khác nhau.
Bộ điều khiển CNC DELEM DAC362T Cắt thoải mái trong tầm tay bạn.Nó cải thiện hiệu quả cắt và chất lượng cắt.
Nhà ở dựa trên bảng điều khiển
5.Hệ thống điều khiển thủy lực tích hợp tiên tiến, nó có độ tin cậy tốt.đáng tin cậy hơn và dễ dàng để bảo trì. Hệ thống thủy lực sử dụng bộ tích điện túi da làm năng lượng phụ, đồng thời hấp thụ áp lực tác động, máy chạy êm và ít tiếng ồn.
6. Xếp chồng (sau hệ thống nâng thủy lực và phóng điện), với việc xếp chồng lên nhau, máy xếp chồng tự động giảm xuống, khi chi tiết gia công đến một độ cao nhất định, việc xếp chồng sẽ được thực hiện dọc theo các thanh ray đến một nơi quy định.
7
7. Máy ảnh có màn hình TV hiển thị xếp chồng và chuyển tải phôi.
8. Lưỡi cắt hình chữ nhật với bốn cạnh cắt để kéo dài tuổi thọ làm việc, góc cắt có thể điều chỉnh để giảm biến dạng tấm.
Giá đỡ lưỡi trên có cấu trúc nghiêng vào trong để tạo điều kiện cho vật liệu vào và cũng nâng cao độ chính xác của chi tiết gia công
Thông số kỹ thuật của Shear QC11K-16x12000 / 1700,
| Loại hình | QC11K-16x12000 / 1700 |
| Tối đaĐộ dày cắt |
16mm (Thép nhẹ) 8mm (thép không gỉ) |
| Độ dày cắt tối đa với hệ thống chống xoắn | 12mm (thép nhẹ) |
| Tối đaChiều rộng cắt | 12000mm |
| Tối đaHành trình khổ trước | 1700mm |
| Số lần đột quỵ | 5-15 / phút |
| Góc cắt | 0,5-3,0Degree |
| Độ sâu của cổ họng | 100mm |
| Chiều cao của bàn làm việc | 1000mm |
| Chiều rộng của bàn làm việc | 2000mm |
| Công suất động cơ chính | 2x37kw |
| Động cơ servo của công suất đo phía trước | 3x3.0kw |
| Bơm dầu | 2x64L / phút |
| Khối lượng tịnh của lực cắt. | 185 Tấn |
| Vôn. |
380V, 50HZ
|
| Mô hình tùy chọn | nhà chế tạo | Nhận xét | |
|---|---|---|---|
| Hệ thống CNC | DAC362T DAC360T |
DELEM |
|
| Hệ thống thủy lực | Van điện từ chính |
Rexroth Yuken TW |
|
| Thước đo phía trước |
Động cơ servo Vít bi + Guider tuyến tính |
ESTUN ĐÀI LOAN |
|
| Bơm dầu | Bơm dầu bánh răng bên trong |
Sunny / Nachi |
|
| Điện chính |
Động cơ bình thường, |
WN Trung Quốc |
|
| Bàn làm việc phía trước | Pallet lớn | PSL | |
| Các biện pháp an ninh |
Hàng rào thép phía trước |
PSL | |
| Thiết bị hỗ trợ trở lại | Không |
KHÔNG |
|
| Thanh thải lưỡi | Điều chỉnh cơ giới | PSL | |
| Bộ phận điện | Schneider Relay, Công tắc tơ | Schneider | |
| Bộ chuyển đổi thủy lực | EMB | ||
| Đổi chân | Không | Không | |
| Sâu họng | 100mm trở lên |
| Người mẫu |
Tối đa Tkn. |
Sức mạnh năng suất | Tối đaChiều dài | Góc | X.Stroke | Quyền lực | L * W * H (mm) | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| QC11K-6 * 2500 | 6mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 7,5kW | 3140 * 1740 * 2040 | 4800Kg |
| QC11K-6 * 3200 | 6mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 7,5KW | 3750 * 1770 * 2150 | 5800Kg |
| QC11K-6 * 4000 | 6mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4830 * 1840 * 2150 | 7500Kg |
| QC11K-6 * 5000 | 6mm | ≤450kN / cm | 5000mm | 0,5-2,5 ° | 750mm | 15KW | 5830 * 1840 * 2150 | 13000Kg |
| QC11K-6 * 6000 | 6mm | ≤450kN / cm | 6000mm | 0,5-3 ° | 750mm | 15KW | 6480 * 2100 * 2300 | 18000Kg |
| QC11K-8 * 2500 | 8mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 11KW | 3040 * 1700 * 1700 | 5500Kg |
| QC11K-8 * 3200 | 8mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 11KW | 3860 * 1700 * 1700 | 6200Kg |
| QC11K-8 * 4000 | 8mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4640 * 1700 * 1700 | 7900Kg |
| QC11K-8 * 5000 | 8mm | ≤450kN / cm | 5000mm | 0,5 ~ 3 ° | 750mm | 18,5KW | 5400 * 2400 * 2000 | 13500Kg |
| QC11K-8 * 6000 | 8mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 750mm | 22KW | 6480 * 2100 * 2350 | 19000Kg |
| QC11K-8 * 8000 | 8mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 750mm | 22KW | 8580 * 2130 * 2350 | 29500Kg |
| QC11K-10 * 2500 | 10mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 950mm | 15KW | 3040 * 1800 * 1700 | 6500Kg |
| QC11K-10 * 3200 | 10mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 950mm | 11KW | 3850 * 1830 * 1900 | 7500Kg |
| QC11K-10 * 4000 | 10mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 950mm | 15KW | 4650 * 2100 * 2000 | 11000Kg |
| QC11K-10 * 5000 | 10mm | ≤450kN / cm | 5000mm | 0,5 ~ 3 ° | 950mm | 15KW | 5750 * 2100 * 2000 | 16000Kg |
| QC11K-10 * 6000 | 10mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 950mm | 15KW | 6500 * 2100 * 2300 | 24000Kg |
| QC11K-10 * 8000 | 10mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 950mm | 15KW | 6800 * 2100 * 2300 | 32000Kg |
| QC11K-13 * 2500 | 13mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 1000mm | 15KW | 3285 * 1830 * 2390 | 7500Kg |
| QC11K-13 * 3200 | 13mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 1000mm | 15KW | 3855 * 1830 * 2390 | 9500Kg |
| QC11K-13 * 4000 | 13mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 1000mm | 18,5KW | 4850 * 1830 * 2390 | 12500Kg |
| QC11K-13 * 6000 | 13mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 6850 * 1930 * 2650 | 30000Kg |
| QC11K-13 * 8000 | 13mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 8950 * 2130 * 2850 | 46000Kg |
| QC11K-13 * 9000 | 13mm | ≤450kN / cm | 9000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 9980 * 2130 * 2850 | 65000Kg |
| QC11K-13 * 10000 | 13mm | ≤450kN / cm | 10000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 11050 * 2500 * 3100 | 85000Kg |
| QC11K-16 * 2500 | 16mm | ≤450kN / cm | 2500mm | 0,5 ~ 3 ° | 1000mm | 22KW | 3440 * 1940 * 2830 | 9500Kg |
| QC11K-16 * 3200 | 16mm | ≤450kN / cm | 3200mm | 0,5 ~ 3 ° | 1000mm | 22KW | 4010 * 1940 * 2830 | 11000Kg |
| QC11K-16 * 4000 | 16mm | ≤450kN / cm | 4000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 5010 * 1980 * 2830 | 15500Kg |
| QC11K-16 * 5000 | 16mm | ≤450kN / cm | 5000mm | 0,5 ~ 3,5 ° | 1000mm | 30KW | 5900 * 2600 * 2830 | 25000Kg |
| QC11K-16 * 6000 | 16mm | ≤450kN / cm | 6000mm | 1 ~ 3,5 ° | 1000mm | 37KW | 6900 * 2600 * 2830 | 36000Kg |
| QC11K-16 * 8000 | 16mm | ≤450kN / cm | 8000mm | 1 ~ 3,5 ° | 1000mm | 45KW | 8900 * 2900 * 3430 | 75000Kg |
| QC11K-20 * 2500 | 20mm | ≤450kN / cm | 2500mm | 1 ~ 3 ° | 1000mm | 30KW | 3440 * 1980 * 2830 | 14000Kg |
| QC11K-20 * 3200 | 20mm | ≤450kN / cm | 3200mm | 1 ~ 3 ° | 1000mm | 30KW | 4010 * 1900 * 2830 | 17000Kg |
| QC11K-20 * 4000 | 20mm | ≤450kN / cm | 4000mm | 1 ~ 3,5 ° | 1000mm | 37KW | 4850 * 2600 * 2900 | 22000Kg |
| QC11K-20 * 6000 | 20mm | ≤450kN / cm | 6000mm | 1 ~ 3,5 ° | 1000mm | 55KW | 6700 * 3000 * 3000 | 54000Kg |
| QC11K-30 * 2500 | 30mm | ≤450kN / cm | 2500mm | 1 ~ 3,5 ° | 1000mm | 45KW | 3440 * 1900 * 2830 | 25000Kg |
| QC11K-30 * 3200 | 30mm | ≤450kN / cm | 3200mm | 1 ~ 3,5 ° | 1000mm | 45KW | 4200 * 1900 * 3000 | 34000Kg |
Lưu ý: Nếu các thông số này không được cập nhật hoặc thay đổi kịp thời, vui lòng hiểu và liên hệ với chúng tôi bằng cách Chat trực tuyến hoặc email.CẢM ƠN.
