Thông tin chi tiết sản phẩm:
Thanh toán:
|

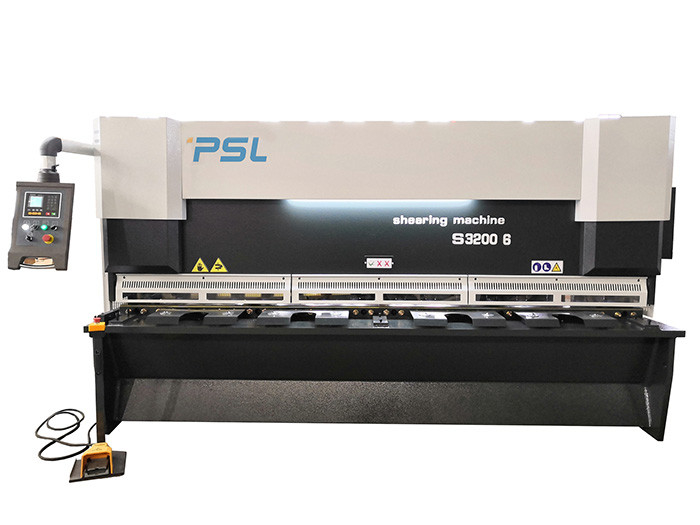

| Tên: | Máy cắt thủy lực | Tình trạng: | Mới |
|---|---|---|---|
| Loại hình: | Máy cắt kim loại tấm QC11K-16x6000 | Đăng kí: | Công nghiệp kim loại tấm, Máy cắt tấm kim loại |
| Vật liệu cắt: | Nhôm thép không gỉ | Chế độ điều khiển: | Bộ điều khiển NC Estun E21s; Bộ điều khiển CNC ELGO P40T, Delem DAC360T |
| Max. Tối đa cutting width (mm) chiều rộng cắt (mm): | 2500/3200/4000/6000, v.v. | Max. Tối đa cutting thickness (mm) độ dày cắt (mm): | 4/8/12/16/20, v.v. |
| Khoảng trống cổ họng: | 100mm, 150-500mm | Đo lại: | Vít bi + Guider tuyến tính, hành trình 1000mm |
| màu sắc: | Xám đen + Trắng | Vôn: | 220V / 380V / 400V 50HZ / 60HZ, Tùy chỉnh, |
| Dịch vụ sau bán hàng được cung cấp: | Kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài, Hỗ trợ trực tuyến, Hỗ trợ kỹ thuật video | Sự bảo đảm: | 1 năm |
| Điểm nổi bật: | Máy cắt CNC 4mm 6mm,Máy cắt CNC 50HZ,Máy cắt thủy lực 50HZ |
||
Nhà ở dựa trên bảng điều khiển
1.Sử dụng phương pháp phân tích phần tử hữu hạn UG, thiết kế phụ trợ CAD, khung sử dụng phương pháp xử lý ứng suất bên trong hàn tích hợp và loại bỏ rung động và các phương pháp khác để làm cho máy công cụ có độ cứng và khả năng chống rung cao hơn.
Khung máy cắt là cấu trúc hàn được thực hiệnbằng cách hàn aparatus và quá trình giảm căng thẳng bằng cách xử lý ủ.
2. Máy cắt thủy lực là một máy Cào có thể thay đổi được sản xuất với nhiều chiều dài và công suất cắt khác nhau.
Di chuyển chùm tia đo lùi được điều khiển bởi bộ điều khiển NC / CNC.
Góc cắt và khoảng hở lưỡi cắt lên / thấp có thể được điều khiển và vận hành bằng bộ điều khiển NC / CNC tùy theo độ dày tấm và chiều dài cắt khác nhau.
3.Hệ thống thủy lực:
Áp dụng hệ thống điều khiển thủy lực tích hợp, đáng tin cậy hơn và dễ bảo trì.
Hệ thống đồng bộ hóa xi lanh dầu song song được áp dụng và máy được ứng suất đều.Bằng cách điều chỉnh lượng dầu của xi lanh song song, góc cắt có thể được điều chỉnh thuận tiện hơn để đáp ứng nhu cầu cắt các độ dày tấm khác nhau.
Động cơ Siemens hoặc WN, máy bơm Allead và van Rexroth được sử dụng trong Shear.
Hệ thống thủy lực được bổ sung Máy làm lạnh làm mát đặc biệt cho khu vực nóng (Tùy chọn)
4.Hệ thống đo lùi cơ giới CNC.Thước sau dài 1000 mm với độ chính xác 0,05 mm.
Khe hở lưng được điều khiển bởi Estun E21s hoặc Delem DAC-360T, đảm bảo độ chính xác cắt cao hơn.
Máy đo lùi độ chính xác cao với vít bi và guider tuyến tính.
5.Nó thông qua cấu trúc giá đỡ công cụ loại cổng chuyên nghiệp.Bàn đỡ bóng chuyển tải đa năng được sử dụng để giảm cường độ lao động của người vận hành.
6. Lưỡi hình chữ nhật với bốn cạnh cắt để kéo dài tuổi thọ làm việc, góc cắt có thể điều chỉnh để giảm sự biến dạng của tấm.
Giá đỡ lưỡi trên có cấu trúc nghiêng vào trong để tạo điều kiện cho vật liệu vào và cũng nâng cao độ chính xác của chi tiết gia công
7.Dòng cắt nàysử dụng bộ điều khiển NC Estun E21s hoặc bộ điều khiển CNC Delem DAC360T hoặc Cybelec T8 để điều khiển và điều khiển trục tiếp liệu / thước đo phía trước (chiều dài cắt),Góc cắt và khe hở / khe hở của lưỡi cắt
Bộ điều khiển CNC DELEM DAC360T Cắt thoải mái trong tầm tay bạn.Nó cải thiện hiệu quả cắt và chất lượng cắt.
số 8.Hệ thống thủy lực sử dụng bộ tích áp kiểu bàng quang làm nguồn năng lượng phụ, đồng thời hấp thụ tác động áp lực của hệ thống, để máy công cụ chạy êm và tiếng ồn thấp.
Thông số kỹ thuật của Shear QC11K-16x6000,
| Sự chỉ rõ | QC11K-16x6000 |
| Tối đaĐộ dày cắt |
16mm (Thép nhẹ) 8mm (thép không gỉ) |
| Tối đaChiều rộng cắt | 6000mm |
| Nét | 4-12 lần / phút |
| Nét vẽ backgauge | 10-1000mm |
| Góc cắt | 0,5-2,5Degree |
| Độ sâu của cổ họng | 100mm |
| Chiều cao của bàn làm việc | 900mm |
| Chiều rộng của bàn làm việc | 600mm |
| Công suất động cơ servo chính | 37kw |
| Kích thước: | 7000x2400x3600 |
| Khối lượng tịnh Phê duyệt. | 36 Tấn |
| Vôn. |
380V, 50HZ
|
| Mô hình tùy chọn | nhà chế tạo | Nhận xét | |
|---|---|---|---|
| Hệ thống CNC |
E21s P40T |
ELGO DELEM |
|
| Biến tần | Delta, INVT | TW | |
| Hệ thống thủy lực | Van điện từ chính |
Rexroth YUKEN |
|
| Đo lại |
Động cơ AC Vít bi + Guider tuyến tính |
PSL Đài loan |
|
| Bơm dầu | Bơm dầu bánh răng bên trong |
Nhiều nắng |
|
| Nguồn điện chính |
Động cơ AC |
WN | |
| Bàn làm việc phía trước | Pallet đặc biệt và giá bóng | PSL | |
| Bảo vệ | Hàng rào thép phía trước + Bảo vệ cảm biến an toàn phía sau (Tùy chọn) | PSL | |
| Thanh thải lưỡi |
Thủ công Có động cơ |
PSL | |
| Linh kiện điện | Schneider Relay, Công tắc tơ | Schneider | |
| Đổi chân | Công tắc dọc Kacon | Hàn Quốc | |
| Sâu họng | 150mm -500mm (Tùy chọn) | PSL |
| Người mẫu |
Tối đa Tkn. |
Sức mạnh năng suất | Tối đaChiều dài | Góc | X.Stroke | Quyền lực | L * W * H (mm) | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| QC11K-6 * 2500 | 6mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 7,5kW | 3140 * 1740 * 2040 | 4800Kg |
| QC11K-6 * 3200 | 6mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 7,5KW | 3750 * 1770 * 2150 | 5800Kg |
| QC11K-6 * 4000 | 6mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4830 * 1840 * 2150 | 7500Kg |
| QC11K-6 * 5000 | 6mm | ≤450kN / cm | 5000mm | 0,5-2,5 ° | 750mm | 15KW | 5830 * 1840 * 2150 | 13000Kg |
| QC11K-6 * 6000 | 6mm | ≤450kN / cm | 6000mm | 0,5-3 ° | 750mm | 15KW | 6480 * 2100 * 2300 | 18000Kg |
| QC11K-8 * 2500 | 8mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 11KW | 3040 * 1700 * 1700 | 5500Kg |
| QC11K-8 * 3200 | 8mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 11KW | 3860 * 1700 * 1700 | 6200Kg |
| QC11K-8 * 4000 | 8mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4640 * 1700 * 1700 | 7900Kg |
| QC11K-8 * 5000 | 8mm | ≤450kN / cm | 5000mm | 0,5 ~ 3 ° | 750mm | 18,5KW | 5400 * 2400 * 2000 | 13500Kg |
| QC11K-8 * 6000 | 8mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 750mm | 22KW | 6480 * 2100 * 2350 | 19000Kg |
| QC11K-8 * 8000 | 8mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 750mm | 22KW | 8580 * 2130 * 2350 | 29500Kg |
| QC11K-10 * 2500 | 10mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 950mm | 15KW | 3040 * 1800 * 1700 | 6500Kg |
| QC11K-10 * 3200 | 10mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 950mm | 11KW | 3850 * 1830 * 1900 | 7500Kg |
| QC11K-10 * 4000 | 10mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 950mm | 15KW | 4650 * 2100 * 2000 | 11000Kg |
| QC11K-10 * 5000 | 10mm | ≤450kN / cm | 5000mm | 0,5 ~ 2,5 ° | 950mm | 15KW | 5750 * 2100 * 2000 | 16000Kg |
| QC11K-10 * 6000 | 10mm | ≤450kN / cm | 6000mm | 0,5 ~ 2,5 ° | 950mm | 15KW | 6500 * 2100 * 2300 | 24000Kg |
| QC11K-10 * 8000 | 10mm | ≤450kN / cm | 8000mm | 0,5 ~ 2,5 ° | 950mm | 15KW | 6800 * 2100 * 2300 | 32000Kg |
| QC11K-13 * 2500 | 13mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 1000mm | 15KW | 3285 * 1830 * 2390 | 7500Kg |
| QC11K-13 * 3200 | 13mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 1000mm | 15KW | 3855 * 1830 * 2390 | 9500Kg |
| QC11K-13 * 4000 | 13mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 1000mm | 18,5KW | 4850 * 1830 * 2390 | 12500Kg |
| QC11K-13 * 6000 | 13mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 6850 * 1930 * 2650 | 30000Kg |
| QC11K-13 * 8000 | 13mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 8950 * 2130 * 2850 | 46000Kg |
| QC11K-13 * 9000 | 13mm | ≤450kN / cm | 9000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 9980 * 2130 * 2850 | 65000Kg |
| QC11K-13 * 10000 | 13mm | ≤450kN / cm | 10000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 11050 * 2500 * 3100 | 85000Kg |
| QC11K-16 * 2500 | 16mm | ≤450kN / cm | 2500mm | 0,5 ~ 3 ° | 1000mm | 22KW | 3440 * 1940 * 2830 | 9500Kg |
| QC11K-16 * 3200 | 16mm | ≤450kN / cm | 3200mm | 0,5 ~ 3 ° | 1000mm | 22KW | 4010 * 1940 * 2830 | 11000Kg |
| QC11K-16 * 4000 | 16mm | ≤450kN / cm | 4000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 5010 * 1980 * 2830 | 15500Kg |
| QC11K-16 * 5000 | 16mm | ≤450kN / cm | 5000mm | 0,5 ~ 3,0 ° | 1000mm | 30KW | 5900 * 2600 * 2830 | 25000Kg |
| QC11K-16 * 6000 | 16mm | ≤450kN / cm | 6000mm | 1 ~ 3.0 ° | 1000mm | 37KW | 7000 * 2400 * 3600 | 36000Kg |
| QC11K-16 * 8000 | 16mm | ≤450kN / cm | 8000mm | 1 ~ 3.0 ° | 1000mm | 45KW | 8900 * 2900 * 3430 | 75000Kg |
| QC11K-20 * 2500 | 20mm | ≤450kN / cm | 2500mm | 1 ~ 3 ° | 1000mm | 30KW | 3440 * 1980 * 2830 | 14000Kg |
| QC11K-20 * 3200 | 20mm | ≤450kN / cm | 3200mm | 1 ~ 3 ° | 1000mm | 30KW | 4010 * 1900 * 2830 | 17000Kg |
| QC11K-20 * 4000 | 20mm | ≤450kN / cm | 4000mm | 1 ~ 3.0 ° | 1000mm | 37KW | 4850 * 2600 * 2900 | 22000Kg |
| QC11K-20 * 6000 | 20mm | ≤450kN / cm | 6000mm | 1 ~ 3.0 ° | 1000mm | 55KW | 6700 * 3000 * 3000 | 54000Kg |
| QC11K-30 * 2500 | 30mm | ≤450kN / cm | 2500mm | 1 ~ 3.0 ° | 1000mm | 45KW | 3440 * 1900 * 2830 | 25000Kg |
| QC11K-30 * 3200 | 30mm | ≤450kN / cm | 3200mm | 1 ~ 3.0 ° | 1000mm | 45KW | 4200 * 1900 * 3000 | 34000Kg |
Lưu ý: Thông số này dựa trên desgin 2019.Nếu các thông số không được cập nhật kịp thời, vui lòng hiểu và liên hệ với chúng tôi bằng cách Chat trực tuyến hoặc email.CẢM ƠN.
