Thông tin chi tiết sản phẩm:
Thanh toán:
|

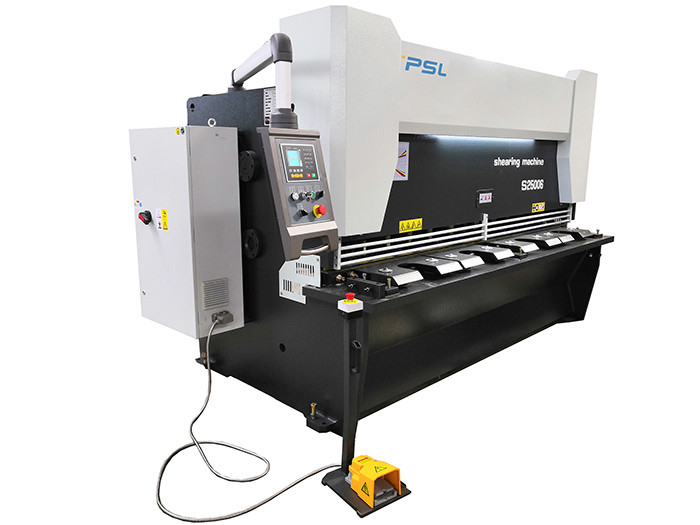

| Tên: | Máy cắt thủy lực CNC | Động cơ chính: | Động cơ Servo tùy chọn để tiết kiệm năng lượng |
|---|---|---|---|
| Vật liệu cắt: | Kim loại thép không gỉ thép carbon nhôm, tấm thép MS / SS / GI vv | Khoảng trống cổ họng: | 100-500mm |
| Chế độ điều khiển: | Bộ điều khiển CNC ELGO P40T, Delem DAC360T | màu sắc: | Trắng + Xanh, Xám đen + Độ phân giải hoặc tùy chỉnh |
| Vôn: | 220V / 380V / 400V 50HZ / 60HZ | Sự bảo đảm: | 1 năm |
| Dịch vụ sau bán hàng được cung cấp: | Kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài, Hỗ trợ trực tuyến, Hỗ trợ kỹ thuật video | ||
| Điểm nổi bật: | Máy cắt CNC 60HZ,Máy cắt CNC 400V,Máy cắt kim loại tấm 400V |
||
1.Giới thiệu công nghệ tiên tiến của Châu Âu và áp dụng hệ thống điều khiển thủy lực tích hợp, nó có độ tin cậy tốt.đáng tin cậy hơn và dễ dàng để bảo trì.Động cơ Siemens,Hệ thống thủy lực sử dụng bộ tích lũy túi da làm năng lượng phụ, đồng thời hấp thụ áp lực tác động, máy công cụ chạy êm và ít tiếng ồn.Bơm Allead và van thủy lực Rexroth được sử dụng trong Shear.
2. Máy cắt thủy lực là một máy Rake Action có thể thay đổi được sản xuất với nhiều công suất cắt khác nhau.Góc cắt, khe hở / khe hở lưỡi cắt, chiều dài cắt và chiều dài cắt, tất cả đều được điều khiển và điều chỉnh bởi bộ điều khiển CNC P40T hoặc DAC360T theo độ dày và chiều dài tấm khác nhau.Nó cải thiện hiệu quả cắt và chất lượng cắt.
3. Máy tiêu chuẩn của chúng tôi là động cơ bình thường bắt đầu.Nhưng giờ đây, một động cơ servo công suất cao mới có thể được áp dụng cho máy cắt tấm thủy lực của chúng tôi.Khi máy không hoạt động, động cơ ở trạng thái dừng không những có tác dụng ngăn nhiệt độ bình dầu tăng quá nhanh mà còn tiết kiệm điện, tiết kiệm năng lượng, bảo vệ môi trường và giảm chi phí sản xuất.
Động cơ chính Servo bình thường Động cơ chính
4. Máy đo lùi có độ chính xác cao với vít me bi và guider tuyến tính. Khoảng cách của máy đo lùi được điều chỉnh bằng động cơ AC hoặc động cơ servo và dễ dàng điều chỉnh và hiển thị bằng bộ điều khiển NC của Đức ELGO P40T hoặc Delem DAC360T.
5. Được trang bị căn chỉnh ánh sáng, do đó dễ dàng căn chỉnh khi cắt.đặc biệt đối với một số người dùng trước tiên cần đo các kích thước khác nhau ở hai mặt, sau đó cắt giảm.
6.Nó thông qua cấu trúc giá đỡ công cụ loại cổng chuyên nghiệp.Hàng rào an toàn đã được lắp ráp vào máy để tránh bàn tay xâm nhập vào khu vực giữ và cắt, và đảm bảo an toàn khi vận hành.
Thông số kỹ thuật của Shear QC11K-8x3200,
| Loại hình | QC11K-8x3200 |
| Tối đaĐộ dày cắt |
8mm (Thép nhẹ) 4mm (thép không gỉ) |
| Tối đaChiều rộng cắt | 3200mm |
| Nét | 9-30 / phút |
| Nét vẽ backgauge | 10-750mm |
| Góc cắt | 0,5-2,0Degree |
| Độ sâu của cổ họng | 150mm |
| Chiều cao của bàn làm việc | 750mm |
| Chiều rộng của bàn làm việc | 600mm |
| Công suất động cơ servo chính | 11kw |
| Bơm dầu | 32L / phút |
| Kích thước: | 3850x1780x2100 |
| Khối lượng tịnh Phê duyệt. | 6.2 Tấn |
| Vôn. |
380V, 50HZ
|
| Mô hình tùy chọn | nhà chế tạo | Nhận xét | |
|---|---|---|---|
| Hệ thống CNC | P40T DAC360 |
ELGO DELEM |
|
| Hệ thống thủy lực | Van điện từ chính |
Rexroth Jianhu |
|
| Đo lại |
Động cơ servo Vít bi + Guider tuyến tính |
ESTUN
|
|
| Bơm dầu | Bơm dầu bánh răng bên trong |
Allead |
|
| Nguồn điện chính |
Động cơ bình thường, Động cơ servo (Tùy chọn) |
VEICHI |
|
| Bàn làm việc phía trước | Pallet đặc biệt và giá bóng | PSL | |
| Các biện pháp an ninh | Hàng rào thép phía trước + Bảo vệ cảm biến an toàn phía sau (Tùy chọn) | PSL | |
| Thiết bị hỗ trợ trở lại | Khung hỗ trợ khí nén (Tùy chọn) |
AirTAC PSL |
|
| Thanh thải lưỡi | tự động Điều chỉnh cơ giới bằng Bộ điều khiển CNC vận hành |
PSL | |
| Bộ phận điện | Schneider Relay, Công tắc tơ | Schneider | |
| Đổi chân | Bàn đạp dọc Kaikun Hàn Quốc | KaikunHàn Quốc | |
| Sâu họng | 200mm -550mm (Tùy chọn) | PSL |
| Người mẫu |
Tối đa Tkn. |
Sức mạnh năng suất | Tối đaChiều dài | Góc | X.Stroke | Quyền lực | L * W * H (mm) | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| QC11K-6 * 2500 | 6mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 7,5kW | 3140 * 1740 * 2040 | 4800Kg |
| QC11K-6 * 3200 | 6mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 7,5KW | 3750 * 1770 * 2150 | 5800Kg |
| QC11K-6 * 4000 | 6mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4830 * 1840 * 2150 | 7500Kg |
| QC11K-6 * 5000 | 6mm | ≤450kN / cm | 5000mm | 0,5-2,5 ° | 750mm | 15KW | 5830 * 1840 * 2150 | 13000Kg |
| QC11K-6 * 6000 | 6mm | ≤450kN / cm | 6000mm | 0,5-3 ° | 750mm | 15KW | 6480 * 2100 * 2300 | 18000Kg |
| QC11K-8 * 2500 | 8mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 11KW | 3040 * 1700 * 1700 | 5500Kg |
| QC11K-8 * 3200 | 8mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 11KW | 3860 * 1700 * 1700 | 6200Kg |
| QC11K-8 * 4000 | 8mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4640 * 1700 * 1700 | 7900Kg |
| QC11K-8 * 5000 | 8mm | ≤450kN / cm | 5000mm | 0,5 ~ 3 ° | 750mm | 18,5KW | 5400 * 2400 * 2000 | 13500Kg |
| QC11K-8 * 6000 | 8mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 750mm | 22KW | 6480 * 2100 * 2350 | 19000Kg |
| QC11K-8 * 8000 | 8mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 750mm | 22KW | 8580 * 2130 * 2350 | 29500Kg |
| QC11K-10 * 2500 | 10mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 950mm | 15KW | 3040 * 1800 * 1700 | 6500Kg |
| QC11K-10 * 3200 | 10mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 950mm | 11KW | 3850 * 1830 * 1900 | 7500Kg |
| QC11K-10 * 4000 | 10mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 950mm | 15KW | 4650 * 2100 * 2000 | 11000Kg |
| QC11K-10 * 5000 | 10mm | ≤450kN / cm | 5000mm | 0,5 ~ 3 ° | 950mm | 15KW | 5750 * 2100 * 2000 | 16000Kg |
| QC11K-10 * 6000 | 10mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 950mm | 15KW | 6500 * 2100 * 2300 | 24000Kg |
| QC11K-10 * 8000 | 10mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 950mm | 15KW | 6800 * 2100 * 2300 | 32000Kg |
| QC11K-13 * 2500 | 13mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 1000mm | 15KW | 3285 * 1830 * 2390 | 7500Kg |
| QC11K-13 * 3200 | 13mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 1000mm | 15KW | 3855 * 1830 * 2390 | 9500Kg |
| QC11K-13 * 4000 | 13mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 1000mm | 18,5KW | 4850 * 1830 * 2390 | 12500Kg |
| QC11K-13 * 6000 | 13mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 6850 * 1930 * 2650 | 30000Kg |
| QC11K-13 * 8000 | 13mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 8950 * 2130 * 2850 | 46000Kg |
| QC11K-13 * 9000 | 13mm | ≤450kN / cm | 9000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 9980 * 2130 * 2850 | 65000Kg |
| QC11K-13 * 10000 | 13mm | ≤450kN / cm | 10000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 11050 * 2500 * 3100 | 85000Kg |
| QC11K-16 * 2500 | 16mm | ≤450kN / cm | 2500mm | 0,5 ~ 3 ° | 1000mm | 22KW | 3440 * 1940 * 2830 | 9500Kg |
| QC11K-16 * 3200 | 16mm | ≤450kN / cm | 3200mm | 0,5 ~ 3 ° | 1000mm | 22KW | 4010 * 1940 * 2830 | 11000Kg |
| QC11K-16 * 4000 | 16mm | ≤450kN / cm | 4000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 5010 * 1980 * 2830 | 15500Kg |
| QC11K-16 * 5000 | 16mm | ≤450kN / cm | 5000mm | 0,5 ~ 3,5 ° | 1000mm | 30KW | 5900 * 2600 * 2830 | 25000Kg |
| QC11K-16 * 6000 | 16mm | ≤450kN / cm | 6000mm | 1 ~ 3,5 ° | 1000mm | 37KW | 6900 * 2600 * 2830 | 36000Kg |
| QC11K-16 * 8000 | 16mm | ≤450kN / cm | 8000mm | 1 ~ 3,5 ° | 1000mm | 45KW | 8900 * 2900 * 3430 | 75000Kg |
| QC11K-20 * 2500 | 20mm | ≤450kN / cm | 2500mm | 1 ~ 3 ° | 1000mm | 30KW | 3440 * 1980 * 2830 | 14000Kg |
| QC11K-20 * 3200 | 20mm | ≤450kN / cm | 3200mm | 1 ~ 3 ° | 1000mm | 30KW | 4010 * 1900 * 2830 | 17000Kg |
| QC11K-20 * 4000 | 20mm | ≤450kN / cm | 4000mm | 1 ~ 3,5 ° | 1000mm | 37KW | 4850 * 2600 * 2900 | 22000Kg |
| QC11K-20 * 6000 | 20mm | ≤450kN / cm | 6000mm | 1 ~ 3,5 ° | 1000mm | 55KW | 6700 * 3000 * 3000 | 54000Kg |
| QC11K-30 * 2500 | 30mm | ≤450kN / cm | 2500mm | 1 ~ 3,5 ° | 1000mm | 45KW | 3440 * 1900 * 2830 | 25000Kg |
| QC11K-30 * 3200 | 30mm | ≤450kN / cm | 3200mm | 1 ~ 3,5 ° | 1000mm | 45KW | 4200 * 1900 * 3000 | 34000Kg |
Lưu ý: Nếu các thông số này không được cập nhật hoặc thay đổi kịp thời, vui lòng hiểu và liên hệ với chúng tôi bằng cách Chat trực tuyến hoặc email.CẢM ƠN.
