Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Đăng kí: | Gia công tấm kim loại công nghiệp, cắt, uốn rãnh chữ V bằng thép không gỉ | Tên: | Máy cắt rãnh chữ V CNC |
|---|---|---|---|
| Cơ thể chính: | thép tấm khung hàn Kết cấu hình hộp | Kết cấu: | Loại bàn giàn |
| Loại máy: | PSL-1500x6000 | Điều khiển: | Hệ thống CNC EASYCAT, SYNTEC Đài Loan |
| điều khiển: | Tất cả các servo dẫn động 4 trục, X, Y1, Y2, Z | Công suất định mức: | tổng 10 KW |
| Max. Tối đa cutting depth width chiều rộng chiều sâu cắt: | 2,5mm | Nguồn năng lượng: | Điện, Thủy lực |
| Kích thước (L * W * H): | 8500 * 2550 * 1800 | Trọng lượng: | 13500kg |
| Dao cắt: | Dao hợp kim 3 cái Korloy | Vôn: | 380V / 220V, 50HZ / 60HZ Tùy chọn |
| Màu sắc: | Trắng, Xám-đen + Đỏ, Khách hàng thiết kế | Sự bảo đảm: | 1 năm |
| Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến | ||
| Điểm nổi bật: | Máy cắt v-cut CNC đầy đủ servo,Máy cắt v-cut đầy đủ servo CNC,Máy cắt rãnh CNC V đầy đủ Servo |
||

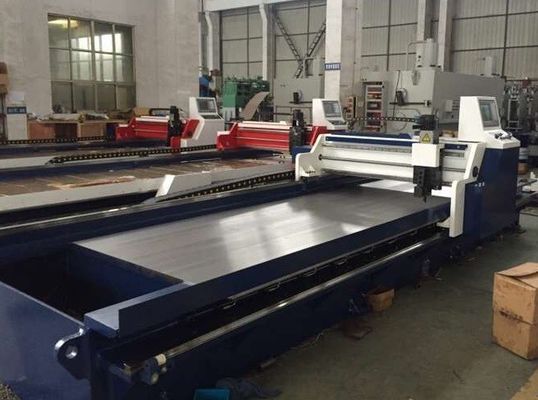

Máy chấm điểm V-CUT đầy đủ servo Máy cắt kim loại CNC V-Groove
Các tính năng của V-cut,
1. Sử dụng máy cắt chữ V bào để cắt rãnh chữ V trên vật liệu kim loại giúp giảm lực uốn và đặc biệt thích hợp để uốn các tấm kim loại dạng tấm dài trong máy uốn có trọng tải nhỏ.
2. Sử dụng máy, người dùng có thể khắc các thiết kế vào vật liệu kim loại, cũng như đặt vật liệu trước khi uốn một cách hoàn hảo.Điều này đảm bảo độ chính xác của chiều dài cạnh bị uốn cong.
3. Máy cắt chữ V kiểm soát độ sâu của rãnh kim loại tấm, do đó đảm bảo vật liệu uốn đặc biệt có thể được xử lý trong các máy uốn truyền thống.
Các đặc điểm hiệu suất,
Định vị chính xác nhanh chóng và có rãnh.
Thích ứng về phía trước, có thể thích ứng với các trạng thái khác nhau của kim loại tấm.
Độ chính xác cao có thể làm việc được.
Hoạt động dễ dàng, hiệu suất ổn định và đáng tin cậy.
Sau khi sử dụng dụng cụ cố định dao, việc thay dao không cần đặt lại về số không.
Hiệu quả cao, tiết kiệm năng lượng, bảo vệ môi trường.
1.1 Khung máy xọc kim loại tấm và dầm đều có dạng hình hộp.Sau khi thiết kế tối ưu hóa phần tử hữu hạn, hàn toàn bộ thép được tôi luyện để loại bỏ ứng suất dư.
1.2 Máy xọc kim loại tấm V sử dụng bộ điều khiển điều khiển công nghiệp EASYCAT hoặc SYNTEC của Đài Loan và hệ thống servo vòng kín: dễ dàng, linh hoạt, nhanh chóng, hiệu quả và tiếng ồn thấp.
1.3 CNCbộ điều khiển, hỗ trợ hoạt động hoàn toàn tự động, 3 lưỡi có thể chạy đồng thời giúp cải thiện đáng kể hiệu quả tạo rãnh.
1.4 Máy tạo rãnh chữ V bằng thép không gỉ với 4 trục điều khiển (trục X, Y1, Y2, Z), thiết bị hãm thủy lực, giá đỡ và giá đỡ dao giúp chuyển động khứ hồi cùng nhau khi làm việc.
Máy rãnh chữ V 1.5 sử dụng trục vít bi & ray dẫn hướng hạng nặng.
1.6 Máy này được trang bị hệ thống bôi trơn tự động: ít mài mòn, gia công tốt, đảm bảo độ chính xác gia công và các đặc tính đáp ứng động lực học cao.
1,7Hệ thống làm mát và thổi khí / nước không chỉ ngăn chất thải cắt làm xước bề mặt của phôi mà còn cải thiện tuổi thọ của dao.
Các thông số kỹ thuật chính,
| Phạm vi độ dày cho tấm được xử lý | 0,6mm-4mm (thép không gỉ) |
| Phạm vi độ dày cho tấm được xử lý | 0,6mm-4mm (thép cacbon) |
| Tối đađộ sâu xử lý mỗi lần | 0,6mm |
| Tối đađộ sâu xử lý | 2,5mm |
| Chiều dài cho tấm được xử lý | 6000mm |
| Vận tốc chiều rộng | 1550mm |
| Khoảng cách tối thiểu lề đáy loại V | 6mm |
| Chuyển tiếp tốc độ cắt | 0-70m / phút |
| Tốc độ quay trở lại trục X | 0-70m / phút |
| Bộ đơn vị tối thiểu trục Y | 0,01 mm |
| Độ chính xác định vị tối thiểu của trục Y | ± 0,05mm |
| Bộ đơn vị tối thiểu trục Z | 0,01 mm |
| Định vị chính xác | ± 0,05mm |
| Hành trình trục Z | 50mm |
| Biến tần trục X / động cơ servo | 5,5KW |
| Động cơ servo trục Z | 1KW |
| Động cơ servo trục Y1, Y2 | 2 * 1KW |
| Hệ thống thủy lực | 1.5KW / 8L / 10MPa |
| Dao | 3 bộ |
| Trục CNC | 4 trục (X, Y1, Y2, Z) |
| 1500 * 4000 | 8500mm * 2550mm * 1700mm |
| Áp suất khí nén | 6Map-8Map |
| Trọng lượng | 13,5T |
| Nguồn điện chính | 380V / 50HZ / 3Phase |
Hướng dẫn các bộ phận chính,
| Hệ thống CNC |
Đài Loan SYNTEC hoặc ESAYCAT Màn hình cảm ứng LCD 19 inch HD |
| Đơn vị Servo (X, Y, Z) |
EASYCAT Đài Loan DELTA Đài Loan |
| Hệ thống làm mát | Máy làm lạnh phun sương nước |
| Dao cắt | Đầu dao hợp kim Hàn Quốc |
| Vít bi | TBI hoặc ABBA Đài Loan |
| Hướng dẫn tuyến tính | HIWIN Đài Loan |
| Bánh răng và giá đỡ | YYC Đài Loan |
| Hệ thống thủy lực | Thương hiệu của Đài Loan |
| Dây cáp | Đức IGUS |
| Các thành phần điện áp thấp | Schneider Pháp |
| Công tắc giới hạn |
Schneider hoặc Omoron |
