Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Máy cắt rãnh chữ V dọc CNC | Loại máy: | RKC-1250x4000 |
|---|---|---|---|
| Kết cấu: | Kiểu dọc | Điều khiển: | Hệ thống CNC EASYCAT, HUST |
| điều khiển: | tất cả các đơn vị servo lái xe | Công suất định mức: | 7,5Kw |
| Max. Tối đa cutting depth width chiều rộng chiều sâu cắt: | 3mm | Nguồn năng lượng: | Điện, khí nén |
| Tối đa Cắt nhanh: | 60m / phút | Nhấn giữ phía trước bằng khí nén: | 11 nhóm |
| Dao: | 5 nhóm | Trọng lượng: | 9000KG |
| Vôn: | 380V / 220V, 50HZ / 60HZ Tùy chọn | Kích thước (L * W * H): | 5800 * 3100 * 1800 |
| Màu sắc: | Màu trắng, do khách hàng thiết kế | Đăng kí: | Cắt kim loại công nghiệp |
| Sự bảo đảm: | 1 năm | Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến |
| Điểm nổi bật: | Máy cắt CNC V Máy cắt rãnh PSL,Máy cắt V cho tấm không gỉ PSL,máy cắt rãnh v PSL |
||

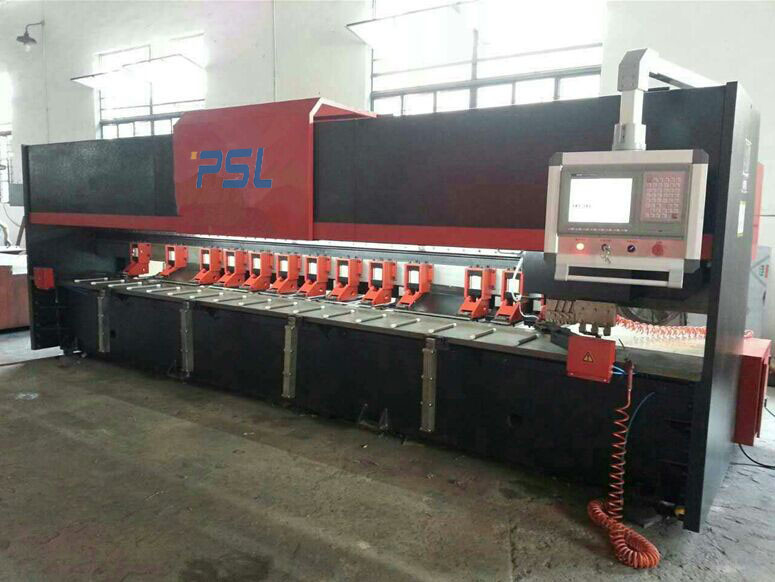

Máy cắt rãnh CNC khí nén đứng cho tấm không gỉ
Mô tả Sản phẩm,
1, Máy của chúng tôi sử dụng thiết kế cấu trúc, Độ cứng tổng thể, biến dạng nhỏ.
2, Chùm máy này được cố định, có hệ thống cấp liệu, độ cao bàn làm việc nằm trong khoảng ± 0.03mm.
3, Giá đỡ lưỡi dao di chuyển sang phải và sang trái bằng dây đai đồng bộ, quá trình cắt chữ V rất ổn định, và bề mặt cắt nhẵn.
Các đặc điểm hiệu suất,
CácMáy tạo rãnh CNC V (máy tạo rãnh chữ V bằng thép không gỉ) thích hợp cho thang máy, vật liệu lắp, gia công thép không gỉ, thiết bị gia dụng, màn hình chống đỡ và các ngành công nghiệp khác đòi hỏi gia công tấm có độ chính xác cao.
Nó được thiết kế và sản xuất theo nhu cầu đặc biệt của ngành trang trí trung và cao cấp, sản xuất thang máy và các ngành công nghiệp khác.
Nó có thể thực hiện các rãnh hình chữ V trên tấm thép không gỉ, tấm sắt, tấm đồng và các vật liệu khác.Các loại rãnh kim loại mới như các phụ kiện đặc biệt cũng có thể thực hiện các công việc như mài, đánh bóng và kéo dây trên các tấm và thanh kim loại mỏng.
Hình ảnh chi tiết,
1. Lịch thi đấu,
3. Cho ăn lại,
Thiết bị sơ tán sử dụng kết cấu vật liệu, làm cho thiết bị không được cấp liệu và xả hư hỏng bề mặt của tấm.Công cụ điều khiển động cơ servo và thiết bị cấp liệu, bào và định vị độ chính xác, cấp liệu động cơ servo, độ chính xác cao và đáng tin cậy.
Các thông số kỹ thuật chính,
| Phạm vi độ dày cho tấm được xử lý | 0,6mm-4mm (thép không gỉ) |
| Phạm vi độ dày cho tấm được xử lý | 0,6mm-4mm (thép cacbon) |
| Tối đađộ sâu xử lý mỗi lần | 0,6mm |
| Tối đađộ sâu xử lý | 3mm |
| Chiều dài cho tấm được xử lý | 3100mm / 4000mm |
| Vận tốc chiều rộng | 1250mm / 1550mm |
| Khoảng cách tối thiểu lề đáy loại V | 8mm |
| Chuyển tiếp tốc độ cắt | 0-60m / phút |
| Tốc độ quay trở lại trục X | 0-60m / phút |
| Bộ đơn vị tối thiểu trục Y | 0,01 mm |
| Độ chính xác định vị tối thiểu của trục Y | ± 0,05mm |
| Bộ đơn vị tối thiểu trục Z | 0,01 mm |
| Định vị chính xác | ± 0,05mm |
| Biến tần trục X / động cơ servo | 5,5KW |
| Động cơ servo trục Z | 1KW |
| Động cơ servo trục Y | 1KW |
| 1500 * 3000 | 5300mm * 2550mm * 1560mm |
| Dao | 3 + 2 bộ |
| 1500 * 4000 | 5800mm * 3100mm * 1860mm |
| Áp suất khí nén | 6Map-8Map |
| Trọng lượng | 9,0T / 10,5T |
| Nguồn điện chính | 380V / 50HZ / 3Phase |
Hướng dẫn các bộ phận chính,
| Hệ thống CNC | Đài Loan HUST hoặc ESAYCAT Màn hình cảm ứng LCD HD 19 ” |
| Đơn vị Servo (X, Y, Z) | EASYCAT Đài Loan / YASKAWA Nhật Bản |
| Hệ thống làm mát | Máy bơm làm mát nước phun sương |
| Dao | Trung Quốc (đầu dao hợp kim của Hàn Quốc) |
| Vít bi | TBI hoặc ABBA Đài Loan |
| Hướng dẫn tuyến tính | HIWIN Đài Loan |
| Bánh răng và giá đỡ | YYC Đài Loan |
| Hệ thống thủy lực | Thương hiệu của Đài Loan |
| Dây cáp | Đức IGUS |
| Thiết bị điện hạ thế | Schneider |
| Công tắc giới hạn |
Thương hiệu của Nhật Bản hoặc Đức |
