Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Đăng kí: | Cắt kim loại công nghiệp | Tên: | Máy tạo rãnh chữ V thủy lực CNC |
|---|---|---|---|
| Loại máy: | PSL-1550x4000 | Cơ thể chính: | thép tấm khung hàn |
| Điều khiển: | Hệ thống CNC EASYCAT, SYNTEC | điều khiển: | Tất cả điều khiển servo |
| Kết cấu: | Loại bàn giàn | Công suất định mức: | 9KW |
| Max. Tối đa cutting depth width chiều rộng chiều sâu cắt: | 2,5mm | Nguồn năng lượng: | Điện, Thủy lực |
| Kích thước (L * W * H): | 6100 * 2300 * 1700 | Trọng lượng: | 9500kg |
| Vôn: | 380V / 220V, 50HZ / 60HZ Tùy chọn | Màu sắc: | Trắng, Xám-đen + Đỏ, Khách hàng thiết kế |
| Sự bảo đảm: | 1 năm | Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến |
| Điểm nổi bật: | Máy tạo rãnh cnc v Full Servo,máy tạo rãnh cnc v cho tấm kim loại PSL,máy cnc v rãnh PSL |
||

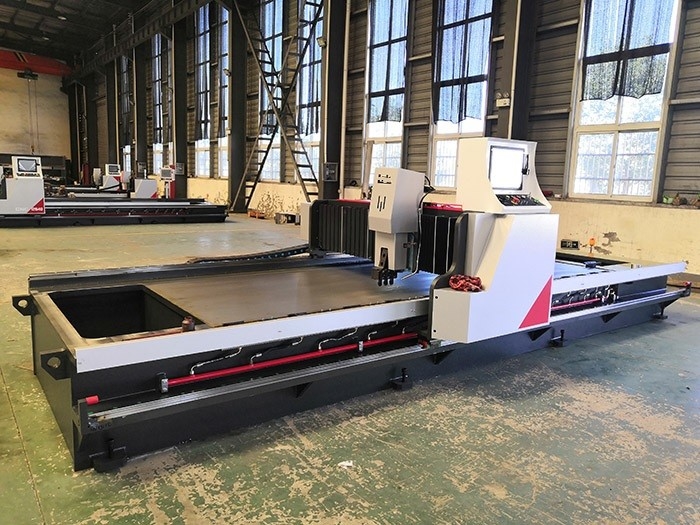

Tấm kim loại Thép không gỉ Máy cắt rãnh chữ V thủy lực Máy cắt rãnh chữ V Máy cắt chữ V
Các đặc điểm hiệu suất,
1.1 Khung máy xọc kim loại tấm và dầm đều có dạng hình hộp.Sau khi thiết kế tối ưu hóa phần tử hữu hạn, hàn toàn bộ thép được tôi luyện để loại bỏ ứng suất dư, và độ cứng tổng thể tốt và độ chính xác tốt.
1.2 Máy tạo rãnh chữ V bằng thép không gỉ với 4 trục điều khiển, thiết bị hãm thủy lực, giá đỡ và giá đỡ dao giúp chuyển động khứ hồi cùng nhau khi làm việc.
1.3 Máy rãnh chữ V sử dụng trục vít bi & ray dẫn hướng hạng nặng, bánh răng xoắn chính xác cấp D1N6, bộ giảm tốc hành tinh: cân bằng, chính xác.
1.4 Bộ điều khiển mở CNC, hỗ trợ hoạt động hoàn toàn tự động, 4 lưỡi có thể chạy đồng thời giúp cải thiện đáng kể hiệu quả tạo rãnh.
1.5 Máy xọc kim loại V áp dụng bộ điều khiển điều khiển công nghiệp EASYCAT hoặc SYNTEC của Đài Loan và hệ thống servo vòng kín: dễ dàng, linh hoạt, nhanh chóng, hiệu quả và tiếng ồn thấp.
1.6 Máy này được trang bị hệ thống bôi trơn tự động: ít mài mòn, gia công tốt, đảm bảo độ chính xác gia công và các đặc tính đáp ứng động lực học cao.
1,7Hệ thống làm mát và thổi khí / nước không chỉ ngăn chất thải cắt làm xước bề mặt của phôi mà còn cải thiện tuổi thọ của dao.
1,8 Máy này có chức năng tự bào, sau một thời gian dài nếu bề mặt không nhẵn hoặc bị lỗi, có thể sử dụng máy bào từ, làm cho máy trở nên hoàn toàn mới.
Các thông số kỹ thuật chính,
| Phạm vi độ dày cho tấm được xử lý | 0,6mm-4mm (thép không gỉ) |
| Phạm vi độ dày cho tấm được xử lý | 0,6mm-4mm (thép cacbon) |
| Tối đađộ sâu xử lý mỗi lần | 0,6mm |
| Tối đađộ sâu xử lý | 2,5mm |
| Chiều dài cho tấm được xử lý | 4000mm |
| Vận tốc chiều rộng | 1550mm |
| Khoảng cách tối thiểu lề đáy loại V | 6mm |
| Chuyển tiếp tốc độ cắt | 0-70m / phút |
| Tốc độ quay trở lại trục X | 0-70m / phút |
| Bộ đơn vị tối thiểu trục Y | 0,01 mm |
| Độ chính xác định vị tối thiểu của trục Y | ± 0,05mm |
| Bộ đơn vị tối thiểu trục Z | 0,01 mm |
| Định vị chính xác | ± 0,05mm |
| Hành trình trục Z | 50mm |
| Biến tần trục X / động cơ servo | 5,5KW |
| Động cơ servo trục Z | 1KW |
| Động cơ servo trục Y1, Y2 | 1KW |
| Hệ thống thủy lực | 1.5KW / 8L / 10MPa |
| Dao | 3 bộ |
| 1500 * 4000 | 6000mm * 2550mm * 1660mm |
| Áp suất khí nén | 6Map-8Map |
| Trọng lượng | 9,5T |
| Nguồn điện chính | 380V / 50HZ / 3Phase |
Hướng dẫn các bộ phận chính,
| Hệ thống CNC |
Đài Loan SYNTEC hoặc ESAYCAT Màn hình cảm ứng LCD 19 inch HD |
| Đơn vị Servo (X, Y, Z) |
EASYCAT Đài Loan DELTA Đài Loan |
| Hệ thống làm mát | Máy bơm làm mát nước phun sương |
| Dao | Trung Quốc (đầu dao hợp kim của Hàn Quốc) |
| Vít bi | TBI Đài Loan |
| Hướng dẫn tuyến tính | HIWIN Đài Loan |
| Bánh răng và giá đỡ | YYC Đài Loan |
| Hệ thống thủy lực | Thương hiệu của Đài Loan |
| Dây cáp | Đức IGUS |
| Thiết bị điện hạ thế | Schneider |
| Công tắc giới hạn |
Thương hiệu của Nhật Bản hoặc Đức |
