Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Đăng kí: | Cắt kim loại công nghiệp | Tên: | Máy cắt rãnh chữ V CNC kim loại tấm |
|---|---|---|---|
| Loại máy: | PSL-1250x3200 | Kết cấu: | Loại bàn giàn |
| điều khiển: | Hoàn thiện các đơn vị servo lái xe | Điều khiển: | Hệ thống CNC SynTec, màn hình cảm ứng toàn phần EASYCAT 19 " |
| Công suất định mức: | 9KW | Max. Tối đa cutting depth width chiều rộng chiều sâu cắt: | 2,5mm |
| Nguồn năng lượng: | Điện, Thủy lực | Trọng lượng: | 8500 kg |
| Vôn: | 380V / 220V, 50HZ / 60HZ Tùy chọn | Kích thước (L * W * H): | 5300 * 2200 * 1600 |
| Làm mát dao: | Phun nước làm mát | Màu sắc: | Màu trắng, do khách hàng thiết kế |
| Sự bảo đảm: | 1 năm | Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến |
| Điểm nổi bật: | Bàn giàn máy cắt rãnh cnc Khe cắm,Máy cắt rãnh cnc giàn,Máy cắt cnc rãnh giàn Gantry Table v |
||

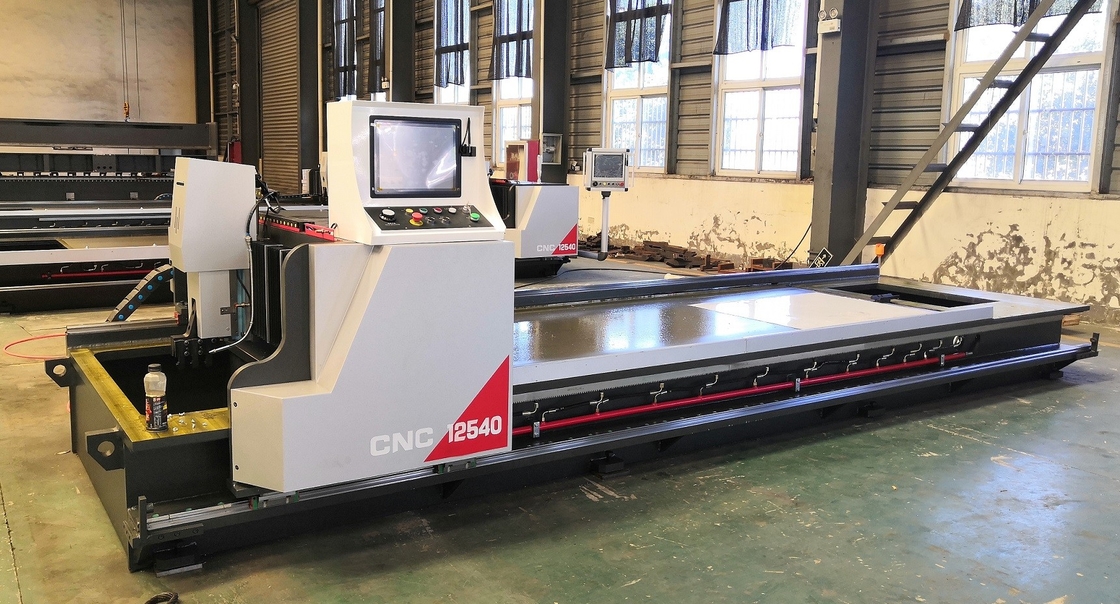

Bảng kim loại tấm Slotting Gantry Bàn máy cắt rãnh CNC chữ V
Giới thiệu về kiểu Giàn cắt chữ V,
Các đặc điểm hiệu suất,
Tiến và lùi chuyển động của giá đỡ tấm (trục Y1), chuyển động lên và xuống (trục Z) và chuyển động trước và sau (trục Y2) của vật liệu ép cuối được điều khiển bởi hệ thống CNC, ổ đĩa động cơ AC servo, ổ trục vít bi, cao kiểm soát độ chính xác, tính năng định vị chính xác.
Chuyển động trái và phải (trục X) của chùm tia được điều khiển bởi tốc độ đơn vị Servo có thể điều chỉnh và bánh răng xoắn và bộ truyền động thanh răng và bánh răng có đặc điểm là tốc độ cao và khả năng chịu tải mạnh.
Hệ thống kẹp thủy lực có thể ép thích ứng mặt phôi và mặt tiếp liệu theo các độ dày khác nhau, là một trong những biện pháp hữu hiệu để đảm bảo độ chính xác và độ lặp lại của quá trình gia công.
Hệ thống làm mát và thổi khí / nước không chỉ ngăn chất thải cắt làm xước bề mặt của phôi mà còn cải thiện tuổi thọ của dao.
Máy cắt chữ V sử dụng 3 dao để gia công rãnh "V", do đó lượng cắt được phân bổ đều và giảm biến dạng của phôi.
Các thông số kỹ thuật chính,
| Phạm vi độ dày cho tấm được xử lý | 0,6mm-4mm (thép không gỉ) |
| Phạm vi độ dày cho tấm được xử lý | 0,6mm-4mm (thép cacbon) |
| Tối đađộ sâu xử lý mỗi lần | 0,6mm |
| Tối đađộ sâu xử lý | 2,5mm |
| Chiều dài cho tấm được xử lý | 3200mm |
| Vận tốc chiều rộng | 1250mm / 1500mm |
| Khoảng cách tối thiểu lề đáy loại V | 6mm |
| Chuyển tiếp tốc độ cắt | 0-70m / phút |
| Tốc độ quay trở lại trục X | 0-70m / phút |
| Bộ đơn vị tối thiểu trục Y | 0,01 mm |
| Độ chính xác định vị tối thiểu của trục Y | ± 0,05mm |
| Bộ đơn vị tối thiểu trục Z | 0,01 mm |
| Định vị chính xác | ± 0,05mm |
| Hành trình trục Z | 50mm |
| Biến tần trục X / động cơ servo | 5.5KW EASYCAT |
| Động cơ servo trục Z | 1KW EASYCAT |
| Động cơ servo trục Y1, Y2 | 1KW EASYCAT |
| Hệ thống thủy lực | 1.5KW / 8L / 10MPa |
| 1500 * 3000 | 5300mm * 2550mm * 1560mm |
| Dao | 3 bộ |
| Áp suất khí nén | 6Map-8Map |
| Trọng lượng | 8,0T / 8,5T |
| Nguồn điện chính | 380V / 50HZ / 3Phase |
Hướng dẫn các bộ phận chính,
| Hệ thống CNC | Màn hình cảm ứng LCD ESAYCAT 19 ”HD Đài Loan |
| Đơn vị Servo (X, Y, Z) | EASYCAT Đài Loan |
| Hệ thống làm mát | Máy bơm làm mát nước phun sương |
| Dao | Trung Quốc (đầu dao hợp kim của Hàn Quốc) |
| Vít bi | TBI Đài Loan |
| Hướng dẫn tuyến tính | HIWIN Đài Loan |
| Bánh răng và giá đỡ | YYC Đài Loan |
| Hệ thống thủy lực | Thương hiệu của Đài Loan |
| Dây cáp | Đức IGUS |
| Thiết bị điện hạ thế | Schneider |
| Công tắc giới hạn |
Thương hiệu của Nhật Bản hoặc Đức |
