Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Máy cắt rãnh chữ V CNC | Loại máy: | PSL-1250x4000 |
|---|---|---|---|
| Cơ thể chính: | thép tấm khung hàn | Điều khiển: | Hệ thống CNC EASYCAT |
| điều khiển: | đơn vị servo đầy đủ | Kết cấu: | Loại bàn giàn |
| Công suất định mức: | 9KW | Max. Tối đa cutting depth width chiều rộng chiều sâu cắt: | 3mm |
| Nguồn năng lượng: | Điện | Trọng lượng: | 9000KG |
| Vôn: | 380V / 220V, 50HZ / 60HZ Tùy chọn | Kích thước (L * W * H): | 6100 * 2300 * 1800 |
| Màu sắc: | Màu trắng, do khách hàng thiết kế | Đăng kí: | Cắt kim loại công nghiệp |
| Sự bảo đảm: | 1 năm | Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến |
| Điểm nổi bật: | Máy cắt rãnh kim loại tấm PSL,máy cắt rãnh v CNC Full servo,Máy cắt rãnh V CNC Full Servo |
||

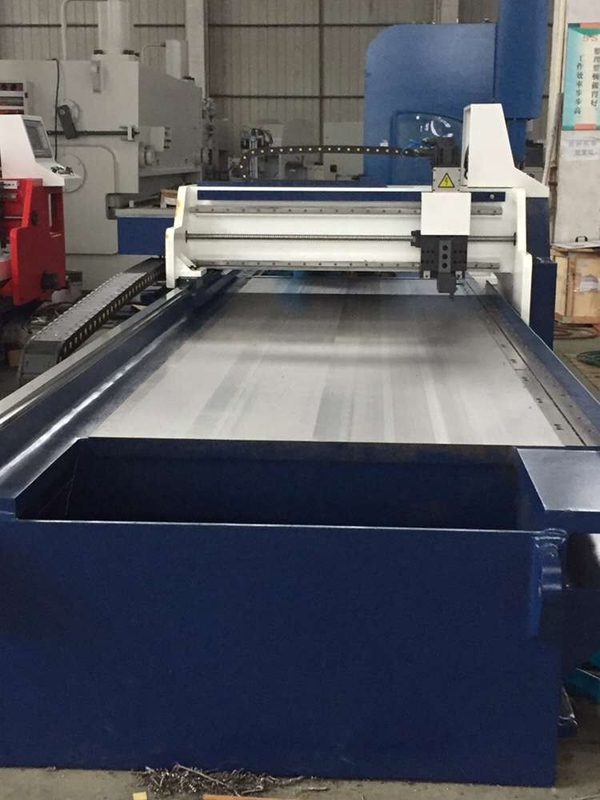

Tấm kim loại Máy cắt rãnh CNC đầy đủ servo
Các đặc điểm hiệu suất,
Thiết kế cấu trúc khung của đế máy cắt chữ V và dầm ngang được thông qua.Bàn làm việc được làm bằng hợp kim thấp 60mm Q345 thép kết cấu cường độ cao, và khung được làm bằng thép tấm Q235.
Giường được ủ bằng khí tự nhiên để loại bỏ ứng suất hàn và giảm biến dạng thiết bị.Xử lý bằng phun cát đảm bảo hiệu quả sơn tuyệt vời.
Máy cắt chữ V này sử dụng bộ truyền bánh răng đồng chính xác và thanh răng xoắn, được bổ sung bởi đường ray dẫn hướng tuyến tính hạng nặng, với tần số điều chỉnh tốc độ di chuyển thay đổi, quá trình cắt ổn định và hiệu quả.
Bộ truyền động đai tam giác được sử dụng trong truyền động sơ cấp của động cơ, do lực kéo căng của đai tam giác làm giảm lực tác động trong quá trình dừng và quay lại khẩn cấp, đảm bảo hoạt động linh hoạt của thiết bị và kéo dài tuổi thọ của thiết bị.
Bộ phận chuyển mang công cụ của máy cắt chữ V sử dụng vít me bi SFSR và ray dẫn hướng không ồn QH để đảm bảo độ chính xác cao.
Các bộ phận của máy cắt chữ V này được cố định bằng hệ thống kẹp thủy lực, tốc độ cắt rãnh nhanh và đảm bảo kẹp chặt.Hệ thống thủy lực được trang bị van xả bù và van xả tích lũy, động cơ hoạt động ở chế độ thông thủy, giúp tiết kiệm năng lượng và đảm bảo an toàn cho hệ thống thủy lực.
Máy cắt chữ V sử dụng bốn dao để gia công rãnh "V", do đó lượng cắt được phân bổ đều và giảm biến dạng của phôi.Ngoài ra, hệ thống làm mát vi mô được lựa chọn để kéo dài tuổi thọ của dụng cụ cắt và giảm chi phí sản xuất.
Máy cắt chữ V chỉ có thể được sử dụng bằng cách nhập bàn phím và quy trình làm việc.Tùy thuộc vào sự khác biệt giữa người vận hành và vật liệu, có thể sử dụng núm xoay để điều chỉnh tốc độ xử lý sao cho thuận tiện cho người vận hành.
Quy trình làm việc có thể được biết thông qua màn hình hiển thị.Cảm biến được sử dụng để đảm bảo an toàn cho người vận hành.
Khi thiết bị bất thường, thông tin cảnh báo trên màn hình hiển thị rất dễ duy trì.
Máy cắt chữ V chỉ cần nhân lực khi đưa phôi vào và lấy ra nên có thể tiết kiệm nhân lực.
Máy cắt chữ V có chức năng tự sửa chữa.Trong quá trình sử dụng, khách hàng có thể bào bàn theo yêu cầu riêng để đảm bảo độ chính xác khi gia công.
Các thông số kỹ thuật chính,
| Phạm vi độ dày cho tấm được xử lý | 0,6mm-4mm (thép không gỉ) |
| Phạm vi độ dày cho tấm được xử lý | 0,6mm-4mm (thép cacbon) |
| Tối đađộ sâu xử lý mỗi lần | 0,6mm |
| Tối đađộ sâu xử lý | 3mm |
| Chiều dài cho tấm được xử lý | 3200mm / 4000mm |
| Vận tốc chiều rộng | 1250mm / 1500mm |
| Khoảng cách tối thiểu lề đáy loại V | 6mm |
| Chuyển tiếp tốc độ cắt | 0-70m / phút |
| Tốc độ quay trở lại trục X | 0-70m / phút |
| Bộ đơn vị tối thiểu trục Y | 0,01 mm |
| Độ chính xác định vị tối thiểu của trục Y | ± 0,05mm |
| Bộ đơn vị tối thiểu trục Z | 0,01 mm |
| Định vị chính xác | ± 0,05mm |
| Hành trình trục Z | 50mm |
| Biến tần trục X / động cơ servo | 5.5KW EASYCAT |
| Động cơ servo trục Z | 1KW EASYCAT |
| Động cơ servo trục Y1, Y2 | 1KW EASYCAT |
| Hệ thống thủy lực | 1.5KW / 8L / 10MPa |
| 1500 * 3000 | 5300mm * 2550mm * 1560mm |
| Dao | 3 bộ |
| 1500 * 4000 | 6000mm * 2550mm * 1560mm |
| Áp suất khí nén | 6Map-8Map |
| Trọng lượng | 8,5T / 9,5T |
| Nguồn điện chính | 380V / 50HZ / 3Phase |
Hướng dẫn các bộ phận chính,
| Hệ thống CNC | Màn hình cảm ứng LCD ESAYCAT 19 ”HD Đài Loan |
| Đơn vị Servo (X, Y, Z) | EASYCAT Đài Loan |
| Hệ thống làm mát | Máy bơm làm mát nước phun sương |
| Dao | Trung Quốc (đầu dao hợp kim của Hàn Quốc) |
| Vít bi | TBI Đài Loan |
| Hướng dẫn tuyến tính | HIWIN Đài Loan |
| Bánh răng và giá đỡ | YYC Đài Loan |
| Hệ thống thủy lực | Thương hiệu của Đài Loan |
| Dây cáp | Đức IGUS |
| Thiết bị điện hạ thế | Schneider |
| Công tắc giới hạn |
Thương hiệu của Nhật Bản hoặc Đức |
