Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Đăng kí: | Xử lý tấm kim loại công nghiệp, thép không gỉ rãnh chữ V, uốn | Tên: | Máy cắt rãnh chữ V thủy lực CNC nằm ngang |
|---|---|---|---|
| Loại máy: | PSL-1250x6000 | Cơ thể chính: | thép tấm khung hàn Kết cấu hình hộp |
| Điều khiển: | Hệ thống CNC EASYCAT, SYNTEC | điều khiển: | Tất cả các servo dẫn động 4 trục |
| Kết cấu: | Loại bàn giàn | Công suất định mức: | 9KW |
| Max. Tối đa cutting depth width chiều rộng chiều sâu cắt: | 2,5mm | Nguồn năng lượng: | Điện, Thủy lực |
| Kích thước (L * W * H): | 8500 * 2350 * 1700 | Trọng lượng: | 12500kg |
| Vôn: | 380V / 220V, 50HZ / 60HZ Tùy chọn | Màu sắc: | Trắng, Xám-đen + Đỏ, Khách hàng thiết kế |
| Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến | Sự bảo đảm: | 1 năm |
| Điểm nổi bật: | máy tạo rãnh kim loại v,kim loại tấm Máy cắt rãnh V Servo đầy đủ,Máy cắt rãnh V ngang Servo đầy đủ |
||

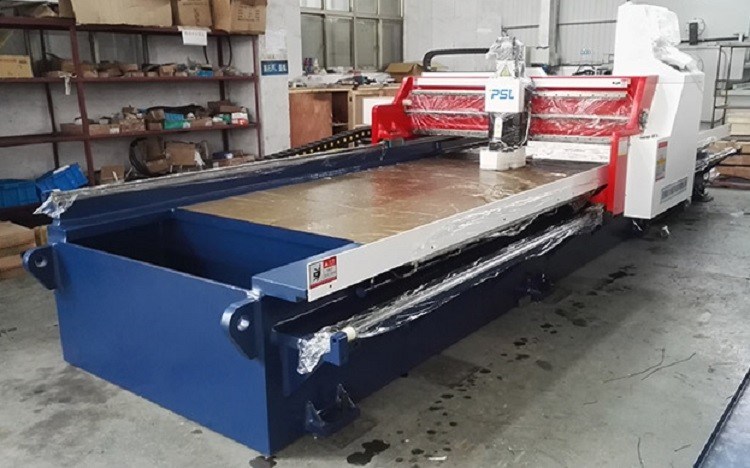

Tấm carbon Thép không gỉ Máy cắt rãnh chữ V thủy lực CNC ngang
Mô tả máy,
Thiết bị này hoàn toàn là Máy CNC Servo V-Groove cho tấm kim loại.
Nó sử dụng bộ điều khiển CNC tiên tiến và thiết kế sáng tạo với các ưu điểm của độ chính xác xử lý cao, vận hành đơn giản, không ồn, không rung, v.v.
Nó được sử dụng rộng rãi trong gia công rãnh chữ V kim loại tấm, rãnh chữ U và gia công rãnh không đều khác (bao gồm thép không gỉ, nhôm, tấm nhôm, đồng, thép cacbon và các tấm đặc biệt khác).
Đặc biệt, nó được áp dụng cho quá trình gia công rãnh chữ V của kim loại tấm trước khi uốn.
Tính năng chính và chức năng đặc biệt,
1. Có sẵn vát mép;
2. Có sẵn để cắt rãnh từ một mặt của tấm, và cũng có thể bắt đầu cắt ở mặt khác;
3. Khoảng cách tối thiểu từ mặt bên của tấm đến đường rãnh đầu tiên là 6mm;
4. Kích thước tối thiểu của tấm để rãnh là 100x100mm;
5. Rãnh từ điểm này sang điểm khác một cách chính xác;
6. Tiết kiệm điện năng;
7. Bảo vệ môi trường.
Các đặc điểm hiệu suất,
1.1 Khung máy xọc kim loại tấm và dầm đều có dạng hình hộp.Sau khi thiết kế tối ưu hóa phần tử hữu hạn, hàn toàn bộ thép được tôi luyện để loại bỏ ứng suất dư.
1.2 Máy xọc kim loại tấm V sử dụng bộ điều khiển điều khiển công nghiệp EASYCAT hoặc SYNTEC của Đài Loan và hệ thống servo vòng kín: dễ dàng, linh hoạt, nhanh chóng, hiệu quả và tiếng ồn thấp.
1.3 CNCbộ điều khiển, hỗ trợ hoạt động hoàn toàn tự động, 3 lưỡi có thể chạy đồng thời giúp cải thiện đáng kể hiệu quả tạo rãnh.
1.4 Máy tạo rãnh chữ V bằng thép không gỉ với 4 trục điều khiển (trục X, Y1, Y2, Z), thiết bị hãm thủy lực, giá đỡ và giá đỡ dao giúp chuyển động khứ hồi cùng nhau khi làm việc.
Máy rãnh chữ V 1.5 sử dụng trục vít bi & ray dẫn hướng hạng nặng.
1.6 Máy này được trang bị hệ thống bôi trơn tự động: ít mài mòn, gia công tốt, đảm bảo độ chính xác gia công và các đặc tính đáp ứng động lực học cao.
1,7Hệ thống làm mát và thổi khí / nước không chỉ ngăn chất thải cắt làm xước bề mặt của phôi mà còn cải thiện tuổi thọ của dao.
Các thông số kỹ thuật chính,
| Phạm vi độ dày cho tấm được xử lý | 0,6mm-4mm (thép không gỉ) |
| Phạm vi độ dày cho tấm được xử lý | 0,6mm-4mm (thép cacbon) |
| Tối đađộ sâu xử lý mỗi lần | 0,6mm |
| Tối đađộ sâu xử lý | 2,5mm |
| Chiều dài cho tấm được xử lý | 6000mm |
| Vận tốc chiều rộng | 1250mm |
| Khoảng cách tối thiểu lề đáy loại V | 6mm |
| Chuyển tiếp tốc độ cắt | 0-70m / phút |
| Tốc độ quay trở lại trục X | 0-70m / phút |
| Bộ đơn vị tối thiểu trục Y | 0,01 mm |
| Độ chính xác định vị tối thiểu của trục Y | ± 0,05mm |
| Bộ đơn vị tối thiểu trục Z | 0,01 mm |
| Định vị chính xác | ± 0,05mm |
| Hành trình trục Z | 50mm |
| Biến tần trục X / động cơ servo | 5,5KW |
| Động cơ servo trục Z | 1KW |
| Động cơ servo trục Y1, Y2 | 1KW |
| Hệ thống thủy lực | 1.5KW / 8L / 10MPa |
| Dao | 3 bộ |
| 1500 * 4000 | 8500mm * 2350mm * 1700mm |
| Áp suất khí nén | 6Map-8Map |
| Trọng lượng | 12,5T |
| Nguồn điện chính | 380V / 50HZ / 3Phase |
Hướng dẫn các bộ phận chính,
| Hệ thống CNC |
Đài Loan SYNTEC hoặc ESAYCAT Màn hình cảm ứng LCD 19 inch HD |
| Đơn vị Servo (X, Y, Z) |
EASYCAT Đài Loan DELTA Đài Loan |
| Hệ thống làm mát | Máy bơm làm mát nước phun sương |
| Dao | Đầu dao hợp kim Hàn Quốc |
| Vít bi | TBI Đài Loan |
| Hướng dẫn tuyến tính | HIWIN Đài Loan |
| Bánh răng và giá đỡ | YYC Đài Loan |
| Hệ thống thủy lực | Thương hiệu của Đài Loan |
| Dây cáp | Đức IGUS |
| Thiết bị điện hạ thế | Schneider |
| Công tắc giới hạn |
Thương hiệu của Nhật Bản hoặc Đức |
