Thông tin chi tiết sản phẩm:
Thanh toán:
|

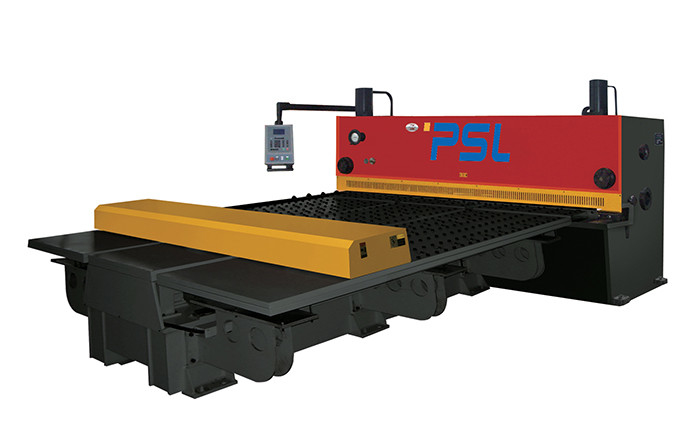

| Đăng kí: | Công nghiệp kim loại tấm | Tên sản phẩm: | Máy cắt thủy lực CNC nạp liệu phía trước QC11Y-6x2500 |
|---|---|---|---|
| Loại hình: | máy cắt kim loại tấm | Chế độ điều khiển: | Bộ điều khiển NC / CNC Delem DAC310T DAC360T |
| Động cơ chính: | Động cơ bình thường, động cơ Servo | Động cơ đo lùi: | Biến tần hoặc trình điều khiển Servo |
| Đo lại: | Vít bi + Guider tuyến tính, hành trình 850mm | Màu sắc: | Trắng + Xanh, Xám đen + Đỏ, tùy chỉnh |
| Vật liệu cắt: | Kim loại thép không gỉ thép carbon nhôm, tấm thép MS / SS / GI vv | Vôn: | Tùy chỉnh, 220V / 380V / 400V 50HZ / 60HZ |
| Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến, Hỗ trợ kỹ thuật video | Sự bảo đảm: | 1 năm |
| Điểm nổi bật: | Máy cắt 12mm SL,máy cắt cnc PSL,Bàn cho ăn bằng máy cắt phía trước PSL |
||
1. Sử dụng thiết kế Auto-CAD máy tính.Khung máy, giá đỡ cánh quạt và các bộ phận quan trọng khác được phân tích bằng phần mềm phân tích phần tử hữu hạn ANSYS để đảm bảo tính hợp lý và sức mạnh của khung và cấu trúc.Giá đỡ các lưỡi phía trên sử dụng cấu trúc máy chém.Thanh dẫn hướng cán được hỗ trợ bởi loại ba điểm. Tự động điều chỉnh chiều dài cắt, hồi lưu tích lũy nitơ.
2. Máy cắt này là một mô hình được phát triển đặc biệt để giải quyết các vấn đề tiêu thụ lao động trong việc cắt tấm.Mô hình này có thể giảm nhân công, nâng cao tốc độ cắt và nâng cao hiệu quả.Nó có thể được hoàn thành mà không cần bàn đạp chân và hoạt động của bộ điều khiển màn hình cảm ứng CNC.Vít bi có độ chính xác cao + ray dẫn hướng trượt được sử dụng để đẩy tấm vào quá trình cắt, và độ chính xác khi cắt là ± 0,1mm.
3. Máy cắt nàylà loại máy có nhiều thao tác được sản xuất với nhiều chiều dài và công suất cắt khác nhau.trục X điều khiển chính (chiều dài cắt),Góc cắt, Chiều rộng cắt và Khoảng cách / khe hở lưỡi cắt đều được điều khiển bởi bộ điều khiển CNC DAC310T hoặc DAC360Ttheo độ dày và chiều dài tấm khác nhau.
Bộ điều khiển CNC DELEM DAC310T hoặc DAC360T Cắt thoải mái trong tầm tay bạn.Nó cải thiện hiệu quả cắt và chất lượng cắt.
Nhà ở dựa trên bảng điều khiển
4. Máy tiêu chuẩn của chúng tôi được lắp ráp với động cơ bình thường.Nhưng giờ đây, một động cơ servo công suất cao mới có thể được áp dụng cho máy cắt của chúng tôi.Động cơ servo tiết kiệm năng lượng hơn, bảo vệ môi trường và giảm chi phí sản xuất.
Động cơ Servo động cơ bình thường
5.Giới thiệu công nghệ tiên tiến của Châu Âu và áp dụng hệ thống điều khiển thủy lực tích hợp, nó có độ tin cậy tốt.đáng tin cậy hơn và dễ dàng để bảo trì.Động cơ Siemens,Hệ thống thủy lực sử dụng bộ tích lũy túi da làm năng lượng phụ, đồng thời hấp thụ áp lực tác động, máy công cụ chạy êm và ít tiếng ồn.
6. Được trang bị ánh sáng-căn chỉnh, dễ dàng căn chỉnh khi cắt.Đặc biệt đối với một số người dùng cần đo các kích thước khác nhau ở hai mặt trước tiên, sau đó cắt giảm theo đường đã đo.
7.Cấu trúc giá đỡ công cụ loại cổng chuyên nghiệp.Hàng rào an toàn đã được lắp ráp vào máy để tránh bàn tay xâm nhập vào các kiện hàng và cắt, và đảm bảo an toàn cho công nhân vận hành.
Thông số kỹ thuật của Shear QC11K-6x2500,
| Loại hình | QC11K-6x2500 |
| Tối đaĐộ dày cắt |
6mm (Thép nhẹ) 3mm (thép không gỉ) |
| Tối đaChiều rộng cắt | 2500mm |
| Nét | 9-35 / phút |
| Tối đaHành trình khổ trước | 6000mm |
| Góc cắt | 0,5-2,0Degree |
| Độ sâu của cổ họng | 100mm |
| Chiều cao của bàn làm việc | 700mm |
| Chiều rộng của bàn làm việc | 500mm |
| Công suất động cơ chính | 7,5kw |
| Động cơ servo của công suất đo phía trước | 1,5kw |
| Bơm dầu | 25L / phút |
| Kích thước cắt: | 3250x1700x2050 |
| Kích thước của bàn ăn phía trước | 7500x2500x700 |
| Khối lượng tịnh Phê duyệt. | (4,2 + 5,0) Tấn |
| Vôn. |
380V, 50HZ
|
| Mô hình tùy chọn | nhà chế tạo | Nhận xét | |
|---|---|---|---|
| Hệ thống CNC | DAC310T DAC360T |
DELEM |
|
| Hệ thống thủy lực | Van điện từ chính |
Rexroth ĐẦU TIÊN |
|
| Thước đo phía trước |
Động cơ servo Vít bi + Guider tuyến tính |
ESTUN ĐÀI LOAN |
|
| Bơm dầu | Bơm dầu bánh răng bên trong |
Allead |
|
| Nguồn điện chính |
Động cơ bình thường, Động cơ servo (Tùy chọn) |
Trung Quốc VEICHI |
|
| Bàn làm việc phía trước | Pallet lớn và giá bóng | PSL | |
| Các biện pháp an ninh |
Hàng rào thép phía trước bảo vệ Bảo vệ cảm biến an toàn phía sau (Tùy chọn) |
PSL | |
| Thiết bị hỗ trợ trở lại | Không |
KHÔNG |
|
| Thanh thải lưỡi | Điều chỉnh cơ giới bởi Bộ điều khiển CNC vận hành |
PSL | |
| Bộ phận điện | Schneider Relay, Công tắc tơ | Schneider | |
| Đổi chân | Không | Không | |
| Sâu họng | 100mm |
| Người mẫu |
Tối đa Tkn. |
Sức mạnh năng suất | Tối đaChiều dài | Góc | X.Stroke | Quyền lực | L * W * H (mm) | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| QC11K-6 * 2500 | 6mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 7,5kW | 3140 * 1740 * 2040 | 4800Kg |
| QC11K-6 * 3200 | 6mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 7,5KW | 3750 * 1770 * 2150 | 5800Kg |
| QC11K-6 * 4000 | 6mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4830 * 1840 * 2150 | 7500Kg |
| QC11K-6 * 5000 | 6mm | ≤450kN / cm | 5000mm | 0,5-2,5 ° | 750mm | 15KW | 5830 * 1840 * 2150 | 13000Kg |
| QC11K-6 * 6000 | 6mm | ≤450kN / cm | 6000mm | 0,5-3 ° | 750mm | 15KW | 6480 * 2100 * 2300 | 18000Kg |
| QC11K-8 * 2500 | 8mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 11KW | 3040 * 1700 * 1700 | 5500Kg |
| QC11K-8 * 3200 | 8mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 11KW | 3860 * 1700 * 1700 | 6200Kg |
| QC11K-8 * 4000 | 8mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4640 * 1700 * 1700 | 7900Kg |
| QC11K-8 * 5000 | 8mm | ≤450kN / cm | 5000mm | 0,5 ~ 3 ° | 750mm | 18,5KW | 5400 * 2400 * 2000 | 13500Kg |
| QC11K-8 * 6000 | 8mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 750mm | 22KW | 6480 * 2100 * 2350 | 19000Kg |
| QC11K-8 * 8000 | 8mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 750mm | 22KW | 8580 * 2130 * 2350 | 29500Kg |
| QC11K-10 * 2500 | 10mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 950mm | 15KW | 3040 * 1800 * 1700 | 6500Kg |
| QC11K-10 * 3200 | 10mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 950mm | 11KW | 3850 * 1830 * 1900 | 7500Kg |
| QC11K-10 * 4000 | 10mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 950mm | 15KW | 4650 * 2100 * 2000 | 11000Kg |
| QC11K-10 * 5000 | 10mm | ≤450kN / cm | 5000mm | 0,5 ~ 3 ° | 950mm | 15KW | 5750 * 2100 * 2000 | 16000Kg |
| QC11K-10 * 6000 | 10mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 950mm | 15KW | 6500 * 2100 * 2300 | 24000Kg |
| QC11K-10 * 8000 | 10mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 950mm | 15KW | 6800 * 2100 * 2300 | 32000Kg |
| QC11K-13 * 2500 | 13mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 1000mm | 15KW | 3285 * 1830 * 2390 | 7500Kg |
| QC11K-13 * 3200 | 13mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 1000mm | 15KW | 3855 * 1830 * 2390 | 9500Kg |
| QC11K-13 * 4000 | 13mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 1000mm | 18,5KW | 4850 * 1830 * 2390 | 12500Kg |
| QC11K-13 * 6000 | 13mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 6850 * 1930 * 2650 | 30000Kg |
| QC11K-13 * 8000 | 13mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 8950 * 2130 * 2850 | 46000Kg |
| QC11K-13 * 9000 | 13mm | ≤450kN / cm | 9000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 9980 * 2130 * 2850 | 65000Kg |
| QC11K-13 * 10000 | 13mm | ≤450kN / cm | 10000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 11050 * 2500 * 3100 | 85000Kg |
| QC11K-16 * 2500 | 16mm | ≤450kN / cm | 2500mm | 0,5 ~ 3 ° | 1000mm | 22KW | 3440 * 1940 * 2830 | 9500Kg |
| QC11K-16 * 3200 | 16mm | ≤450kN / cm | 3200mm | 0,5 ~ 3 ° | 1000mm | 22KW | 4010 * 1940 * 2830 | 11000Kg |
| QC11K-16 * 4000 | 16mm | ≤450kN / cm | 4000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 5010 * 1980 * 2830 | 15500Kg |
| QC11K-16 * 5000 | 16mm | ≤450kN / cm | 5000mm | 0,5 ~ 3,5 ° | 1000mm | 30KW | 5900 * 2600 * 2830 | 25000Kg |
| QC11K-16 * 6000 | 16mm | ≤450kN / cm | 6000mm | 1 ~ 3,5 ° | 1000mm | 37KW | 6900 * 2600 * 2830 | 36000Kg |
| QC11K-16 * 8000 | 16mm | ≤450kN / cm | 8000mm | 1 ~ 3,5 ° | 1000mm | 45KW | 8900 * 2900 * 3430 | 75000Kg |
| QC11K-20 * 2500 | 20mm | ≤450kN / cm | 2500mm | 1 ~ 3 ° | 1000mm | 30KW | 3440 * 1980 * 2830 | 14000Kg |
| QC11K-20 * 3200 | 20mm | ≤450kN / cm | 3200mm | 1 ~ 3 ° | 1000mm | 30KW | 4010 * 1900 * 2830 | 17000Kg |
| QC11K-20 * 4000 | 20mm | ≤450kN / cm | 4000mm | 1 ~ 3,5 ° | 1000mm | 37KW | 4850 * 2600 * 2900 | 22000Kg |
| QC11K-20 * 6000 | 20mm | ≤450kN / cm | 6000mm | 1 ~ 3,5 ° | 1000mm | 55KW | 6700 * 3000 * 3000 | 54000Kg |
| QC11K-30 * 2500 | 30mm | ≤450kN / cm | 2500mm | 1 ~ 3,5 ° | 1000mm | 45KW | 3440 * 1900 * 2830 | 25000Kg |
| QC11K-30 * 3200 | 30mm | ≤450kN / cm | 3200mm | 1 ~ 3,5 ° | 1000mm | 45KW | 4200 * 1900 * 3000 | 34000Kg |
Lưu ý: Nếu các thông số này không được cập nhật hoặc thay đổi kịp thời, vui lòng hiểu và liên hệ với chúng tôi bằng cách Chat trực tuyến hoặc email.CẢM ƠN.
