Thông tin chi tiết sản phẩm:
Thanh toán:
|

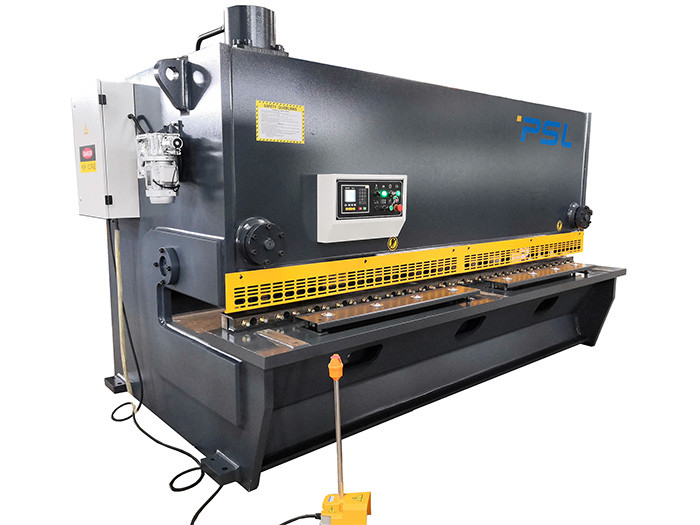

| Tên: | Máy cắt thủy lực | Tình trạng: | Mới |
|---|---|---|---|
| Khoảng trống cổ họng: | 150mm, 300mm, 500mm | Chế độ điều khiển: | Bộ điều khiển NC Estun E21s, ELGO P40, Delem DAC360T |
| điều khiển: | Động cơ bình thường, động cơ servo | Đo lại: | Vít bi + Guider tuyến tính, hành trình 1000mm |
| Màu sắc: | Xám đen + trắng hoặc tùy chỉnh | Vật liệu cắt: | Kim loại thép không gỉ thép carbon nhôm, tấm thép MS / SS / GI vv |
| Vôn: | Tùy chỉnh, 220V / 380V / 400V | Dịch vụ sau bán hàng được cung cấp: | Kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài, Hỗ trợ trực tuyến, Hỗ trợ kỹ thuật video |
| Sự bảo đảm: | 2 năm | ||
| Điểm nổi bật: | máy xén tự động,máy xén cắt xén,máy xén vận hành bằng máy chém |
||
1. Sử dụng thiết kế có sự hỗ trợ của máy tính.Khung, thanh trượt và các thành phần quan trọng khác được phân tích bằng phần mềm phân tích phần tử hữu hạn ANSYS để đảm bảo tính hợp lý về độ bền và cấu trúc của khung.Thiết kế hợp lý hoàn toàn của EU, Monoblock bằng rô-bốt hàn & thiết bị và quy trình giảm căng thẳng bằng cách xử lý ủ.
2. Áp dụng hệ thống thủy lực chất lượng cao tích hợp, đáng tin cậy hơn và dễ bảo trì.Động cơ Siemens, máy bơm Sunny và van thủy lực Rexroth được sử dụng.
3. Máy cắt thủy lực là loại máy Cào có thể thay đổi được sản xuất với nhiều tùy chọn chiều dài và công suất cắt khác nhau.
4. Cấu trúc thước đo lùi có độ chính xác cao. Khoảng cách của thước đo lùi được điều chỉnh bằng động cơ AC và được điều chỉnh và hiển thị tốt bởi bộ điều khiển NC E21s hoặc TP-07 hoặc Delem DAC310 360T.
5. Được trang bị căn chỉnh ánh sáng, do đó dễ dàng căn chỉnh khi cắt.đặc biệt đối với một số người dùng trước tiên cần đo các kích thước khác nhau ở hai mặt, sau đó cắt giảm.
6. Đặc biệt thiết kế họng sâu lớn để đáp ứng một số nhu cầu cắt đặc biệt của khách hàng.
7. Hàng rào an toàn đã được lắp ráp khung phía trước của máy để tránh tay vào khu vực cắt, và đảm bảo an toàn khi vận hành.
Thông số kỹ thuật của Shear QC11K-13x3200,
| Sự chỉ rõ | QC11K-13x3200 |
| Tối đaĐộ dày cắt |
13mm (Thép nhẹ) 6mm (thép không gỉ) |
| Tối đaChiều rộng cắt | 3200mm |
| Nét | 8-30 / phút |
| Nét vẽ backgauge | 10-1000mm |
| Góc cắt | 1-2.5Degree |
| Độ sâu của cổ họng | 150mm |
| Chiều cao của bàn làm việc | 800mm |
| Chiều rộng của bàn làm việc | 600mm |
| Công suất động cơ chính | 15kw |
| Kích thước: | 3885x1830x2390 |
| Trọng lượng tịnh | 9,5 Tấn |
| Vôn. |
380V, 50HZ
|
| Mô hình tùy chọn | nhà chế tạo | Nhận xét | |
|---|---|---|---|
| Hệ thống CNC | E21s TP-07 DAC310 DAC360 |
DELEM |
|
| Hệ thống thủy lực | Van điện từ chính |
Rexroth Jianhu |
|
| Đo lại |
Động cơ giảm tốc AC Vít bi + Guider tuyến tính |
PSL Đài loan |
|
| Bơm dầu | Bơm dầu bánh răng |
Allead |
|
| Nguồn điện chính |
Động cơ AC Động cơ servo (Tùy chọn) |
Siemens VECHI |
|
| Bàn làm việc phía trước | Pallet đặc biệt và giá bóng | PSL | |
| Bảo vệ | Lan can phía trước + Bảo vệ rèm cản sáng phía sau (Tùy chọn) | PSL | |
| Thiết bị hỗ trợ phía sau | Vật liệu khí nén (Tùy chọn) | PSL | |
| Thanh thải lưỡi | Có động cơ Bộ điều khiển NC hoạt động |
PSL | |
| điện | Schneider Relay, Công tắc tơ | Schneider | |
| Đổi chân | Công tắc đứng Kaikun Hàn Quốc | Kaikun Hàn Quốc | |
| Sâu họng | 150mm -500mm (Tùy chọn) | PSL |
| Người mẫu |
Tối đa Tkn. |
Sức mạnh năng suất | Tối đaChiều dài | Góc | X.Stroke | Quyền lực | L * W * H (mm) | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| QC11K-6 * 2500 | 6mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 7,5kW | 3140 * 1740 * 2040 | 4800Kg |
| QC11K-6 * 3200 | 6mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 7,5KW | 3750 * 1770 * 2150 | 5800Kg |
| QC11K-6 * 4000 | 6mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4830 * 1840 * 2150 | 7500Kg |
| QC11K-6 * 5000 | 6mm | ≤450kN / cm | 5000mm | 0,5-2,5 ° | 750mm | 15KW | 5830 * 1840 * 2150 | 13000Kg |
| QC11K-6 * 6000 | 6mm | ≤450kN / cm | 6000mm | 0,5-3 ° | 750mm | 15KW | 6480 * 2100 * 2300 | 18000Kg |
| QC11K-8 * 2500 | 8mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 750mm | 11KW | 3040 * 1700 * 1700 | 5500Kg |
| QC11K-8 * 3200 | 8mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 750mm | 11KW | 3860 * 1700 * 1700 | 6200Kg |
| QC11K-8 * 4000 | 8mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4640 * 1700 * 1700 | 7900Kg |
| QC11K-8 * 5000 | 8mm | ≤450kN / cm | 5000mm | 0,5 ~ 3 ° | 750mm | 18,5KW | 5400 * 2400 * 2000 | 13500Kg |
| QC11K-8 * 6000 | 8mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 750mm | 22KW | 6480 * 2100 * 2350 | 19000Kg |
| QC11K-8 * 8000 | 8mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 750mm | 22KW | 8580 * 2130 * 2350 | 29500Kg |
| QC11K-10 * 2500 | 10mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 950mm | 15KW | 3040 * 1800 * 1700 | 6500Kg |
| QC11K-10 * 3200 | 10mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 950mm | 11KW | 3850 * 1830 * 1900 | 7500Kg |
| QC11K-10 * 4000 | 10mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 950mm | 15KW | 4650 * 2100 * 2000 | 11000Kg |
| QC11K-10 * 5000 | 10mm | ≤450kN / cm | 5000mm | 0,5 ~ 3 ° | 950mm | 15KW | 5750 * 2100 * 2000 | 16000Kg |
| QC11K-10 * 6000 | 10mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 950mm | 15KW | 6500 * 2100 * 2300 | 24000Kg |
| QC11K-10 * 8000 | 10mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 950mm | 15KW | 6800 * 2100 * 2300 | 32000Kg |
| QC11K-13 * 2500 | 13mm | ≤450kN / cm | 2500mm | 0,5-2,5 ° | 1000mm | 15KW | 3285 * 1830 * 2390 | 7500Kg |
| QC11K-13 * 3200 | 13mm | ≤450kN / cm | 3200mm | 0,5-2,5 ° | 1000mm | 15KW | 3855 * 1830 * 2390 | 9500Kg |
| QC11K-13 * 4000 | 13mm | ≤450kN / cm | 4000mm | 0,5-2,5 ° | 1000mm | 18,5KW | 4850 * 1830 * 2390 | 12500Kg |
| QC11K-13 * 6000 | 13mm | ≤450kN / cm | 6000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 6850 * 1930 * 2650 | 30000Kg |
| QC11K-13 * 8000 | 13mm | ≤450kN / cm | 8000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 8950 * 2130 * 2850 | 46000Kg |
| QC11K-13 * 9000 | 13mm | ≤450kN / cm | 9000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 9980 * 2130 * 2850 | 65000Kg |
| QC11K-13 * 10000 | 13mm | ≤450kN / cm | 10000mm | 0,5 ~ 3 ° | 1000mm | 45KW | 11050 * 2500 * 3100 | 85000Kg |
| QC11K-16 * 2500 | 16mm | ≤450kN / cm | 2500mm | 0,5 ~ 3 ° | 1000mm | 22KW | 3440 * 1940 * 2830 | 9500Kg |
| QC11K-16 * 3200 | 16mm | ≤450kN / cm | 3200mm | 0,5 ~ 3 ° | 1000mm | 22KW | 4010 * 1940 * 2830 | 11000Kg |
| QC11K-16 * 4000 | 16mm | ≤450kN / cm | 4000mm | 0,5 ~ 3 ° | 1000mm | 30KW | 5010 * 1980 * 2830 | 15500Kg |
| QC11K-16 * 5000 | 16mm | ≤450kN / cm | 5000mm | 0,5 ~ 3,5 ° | 1000mm | 30KW | 5900 * 2600 * 2830 | 25000Kg |
| QC11K-16 * 6000 | 16mm | ≤450kN / cm | 6000mm | 1 ~ 3,5 ° | 1000mm | 37KW | 6900 * 2600 * 2830 | 36000Kg |
| QC11K-16 * 8000 | 16mm | ≤450kN / cm | 8000mm | 1 ~ 3,5 ° | 1000mm | 45KW | 8900 * 2900 * 3430 | 75000Kg |
| QC11K-20 * 2500 | 20mm | ≤450kN / cm | 2500mm | 1 ~ 3 ° | 1000mm | 30KW | 3440 * 1980 * 2830 | 14000Kg |
| QC11K-20 * 3200 | 20mm | ≤450kN / cm | 3200mm | 1 ~ 3 ° | 1000mm | 30KW | 4010 * 1900 * 2830 | 17000Kg |
| QC11K-20 * 4000 | 20mm | ≤450kN / cm | 4000mm | 1 ~ 3,5 ° | 1000mm | 37KW | 4850 * 2600 * 2900 | 22000Kg |
| QC11K-20 * 6000 | 20mm | ≤450kN / cm | 6000mm | 1 ~ 3,5 ° | 1000mm | 55KW | 6700 * 3000 * 3000 | 54000Kg |
| QC11K-30 * 2500 | 30mm | ≤450kN / cm | 2500mm | 1 ~ 3,5 ° | 1000mm | 45KW | 3440 * 1900 * 2830 | 25000Kg |
| QC11K-30 * 3200 | 30mm | ≤450kN / cm | 3200mm | 1 ~ 3,5 ° | 1000mm | 45KW | 4200 * 1900 * 3000 | 34000Kg |
Ghi chú: Tham số này dựa trên hệ thống 2019.Nếu thông số không được cập nhật kịp thời, mong các bạn thông cảm.
