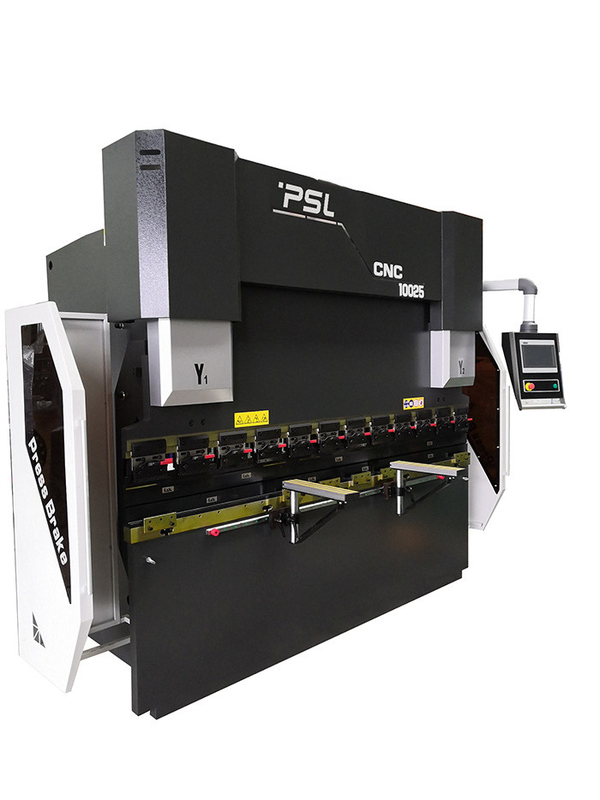

Máy uốn tấm thủy lực 10ft 135T Máy uốn tấm CNC

135T 10ft Đồng bộ hóa điện thủy lực CNC Máy uốn tấm kim loại







Các thông số cơ bản:

Không có nối tiếp.	Tên	Đơn vị	HPE135 / 3100
1-	Lực ép	Kn	1350
2-	Chiều dài uốn tối đa	mm	3100
3-	Khoảng cách giữa các khung	mm	2600
4-	Chiều cao mở tối đa	mm	500
5-	Đột quỵ Ram	mm	200
6-	Độ sâu cổ họng	mm	400
7-	Tốc độ tiếp cận	mm / giây	150
số 8	Tốc độ làm việc	mm / giây	10
9	Tốc độ trở lại	mm / giây	110
10	Độ chính xác trục Y1, Y2	mm	0,02
11	Hành trình đo ngược trục X	mm	600
13-	Độ thẳng của mảnh làm việc	mm / m	≤0.03
14-	Độ chính xác trục X và R	mm / m	0,05
15-	Cánh tay trước cố định	chiếc	2
16-	Ngón tay đo lưng	chiếc	3
17-	Trục V-Trục	Đay cơ học
18-	Trục điều khiển CNC	Y1, Y2, X, R, + V
19-	Công suất động cơ chính	kw	11
20-	Hệ thống CNC	DELEM DA53T
21	Chiều dài của máy	mm		4200
22	Chiều rộng của máy	mm		2100
23	Chiều cao của máy	mm		2570
24	Trọng lượng của máy	Kilôgam		8700





Cấu hình cơ bản:





Không	Tên	Mô hình / Sản xuất
1	Hệ thống CNC	Bộ điều khiển Holland Delem DA53T, DA58T, DA66T
2	Điện tử	France Schneider Electrics
3	Đo lại	Vít bi + guider tuyến tính;3-4 bộ ngón tay di chuyển trên guider tuyến tính
4	Động cơ chính	Động cơ servo Estun hoặc VEICHI
5	Động cơ Servo	Nam Kinh Estun
6	Trình điều khiển Servo	Nam Kinh Estun
7	Công tắc bàn đạp	KACON, Hàn Quốc
số 8	Vòng đệm	BAUSER và Busak + Shamban, Đức

9	Hệ thống thủy lực	Rexroth, Đức
10	Bơm dầu	Máy bơm bánh răng bên trong ALLEAD hiệu suất cao và tiếng ồn thấp của Đức Bơm dầu
11	Đầu nối ống dầu	Đức EMB
12	Công cụ hàng đầu và V-Die	Một bộ công cụ hàng đầu tiêu chuẩn và V Die
13	Đo lại	Trục vít bi và ray dẫn hướng tuyến tính Hiwin Đài Loan
14	Xi lanh dầu	Taifeng Trung Quốc
15	Kẹp nhanh	Thương hiệu trung quốc
16	Bù lệch	Bảng bù đắp / vương miện cơ học

17	Thước lưới	Ý GIVI
18	Trục tiêu chuẩn	4 +1 (Y1, Y2, X, R, + V)



Principe và các tính năng của máy:



● Khung được làm bằng kết cấu hàn tấm thép, nhà bên trái và bên phải, bàn làm việc và đế trụ được hàn thành toàn bộ khung.Sau khi hàn, ứng suất bên trong được loại bỏ bằng cách tôi luyện, do đó toàn bộ thép rất cứng và ổn định tốt.



● Tần số caocông nghệ điều khiển thủy lực, nhanh hơn, hiệu quả hơn và chính xác hơn.



● Máy đo lưng của CNC Press Brake được cung cấp hệ thống đo lưng 2 ngón tay tiêu chuẩn, đối với các chi tiết gia công có hình dạng phức tạp, hệ thống đo lưng 4 hoặc 5 ngón tay và các khuôn tương ứng có sẵn cho bạn lựa chọn.



● Theo dữ liệu kim loại tấm đầu vào trên Phanh bấm, hệ thống CNC có thể tự động tính toán và điều chỉnh bù lệch mặt bàn, mang lại chiều dài đồng nhất của tất cả các góc của chi tiết gia công.



● Khoảng cách và chiều cao củanút chặn phía sauvà hành trình của Ram được điều khiển bằng hệ thống CNC rất tiện lợi và nhanh chóng.



● Xi lanh dầu đã được gia công toàn bộ dòng chảy để có được điều kiện tốt nhất, như được rèn, làm nguội và tôi luyện, và mài mịn, sau đó là mạ crom cứng và các quy trình khác.cuối cùng là lắp ráp nhập khẩu vòng đệm, hiện tượng rò rỉ dầu trong dịch vụ khách hàng.



● Hệ thống thủy lực sử dụng hệ thống thủy lực tích hợp của đường dầu để giảm việc lắp đặt đường ống.



● Việc sử dụng bù lệch hướng cơ học cho phép tiếp cận các phôi có chiều dài đầy đủ đồng nhất.điều này có thể làm cho bảng xảy ra chuyển động tương đối và tạo thành một đường cong lồi lý tưởng, đảm bảo các vị trí tương đối với thanh trượt không thay đổi.







Giới thiệu các bộ phận chính:



- Tính năng hệ thốngHolland Delem DA-53T:

DA-50T-series cung cấp khả năng lập trình CNC dễ dàng nhất dựa trên giao diện người dùng màn hình cảm ứng đồ họa Delem.DA-53T nhỏ gọn mới bổ sung giải pháp điều khiển cảm ứng hoàn chỉnh hiện đại cho hệ thống phanh báo chí đồng bộ.

Điều khiển dựa trên bảng điều khiển này, tiêu chuẩn có khả năng điều khiển lên đến 4 trục, có thể được tích hợp trong tủ cũng như được sử dụng trong một hộp chứa cánh tay mặt dây chuyền tùy chọn.Màn hình rộng 10,1 "độ phân giải cao TFT màu, với công nghệ cảm ứng đa điểm cấp công nghiệp, cho phép truy cập vào giao diện người dùng Delem đã được chứng minh. Nó cho phép điều hướng cảm ứng" phím nóng "trực tiếp giữa lập trình sản phẩm và sản xuất thực tế. Các chức năng được đặt ở những nơi cần thiết, cung cấp công thái học được tối ưu hóa trong toàn bộ ứng dụng.

Việc điều chỉnh máy và uốn cong thử nghiệm được giảm đến mức tối thiểu với trình tự sản xuất chương trình nhanh chóng và dễ dàng. Giao diện USB cho phép sao lưu sản phẩm và công cụ nhanh chóng bằng thẻ nhớ USB.

Các chức năng điều khiển máy tiêu chuẩn là Y1-Y2, X, R-axis và crown.Trục đo lưng thứ hai cũng có thể được đặt làm trục Z.



DA-53T tính năng:

l Điều hướng cảm ứng "Phím nóng"

l 10.1 "độ phân giải cao TFT màu

l Lên đến 4 trục (Y1, Y2 + 2 trục hỗ trợ)

l Kiểm soát đua thuyền

l Thư viện công cụ / vật liệu / sản phẩm

l Điều khiển biến tần Servo và biến tần

l Các thuật toán điều khiển trục Y nâng cao cho van vòng kín cũng như van vòng hở.

l TandemLink (tùy chọn)

l Giao diện thẻ nhớ USB

l Phần mềm ngoại tuyến Profile-53TL





 - Hệ thống thủy lực Rexroth của Đức:













- Đức BAUSER và Busak + Shamban Seals

Khả năng chống đùn mạnh để tạo khe hở

Con dấu sẽ không bị xoắn hoặc lật

Chống mài mòn tốt và lắp ráp dễ dàng

Chống rò rỉ tốt











- Thước cảm biến GIVI

Phanh CNC Press sử dụng điều khiển servo điện-thủy lực vòng kín hoàn toàn,

Tín hiệu vị trí Ram có thể được phản hồi đến hệ thống CNC bằng Thước cảm biến hai bên,

sau đó bộ điều khiển CNC DA58T điều chỉnh lượng dầu chảy bằng cách thay đổikích thước mởvan đồng bộ

, bằng cách điều khiển ram Y1, Y2 chạy trên cùng một mức, duy trì trạng thái song song của bàn làm việc.









- Bàn chải cơ học

• Cơ chế bù lệch cục bộ sử dụng cấu trúc bù bảng nhiễu cơ học.Bộ điều khiển CNC điều khiển tính toán tự động.
• Mỗi nhóm bao gồm một số nhóm bề mặt cong ba chiều với các độ dốc khác nhau.Đường cong bù gần với đường cong biến dạng của tấm trượt, điều này giúp cải thiện đáng kể độ chính xác gia công của máy uốn.







-- Đo lại

● Trục X được truyền động bằng động cơ servo thông qua vít bi

● Trục R được truyền động bằng động cơ servo thông qua vít bi

● Hướng dẫn trục vít và lót bi HIWIN Đài Loan

● tất cả Động cơ Servo

  ● Điều chỉnh thủ công vị trí của các ngón tay









  - Kẹp nhanh để sửa chữa công cụ hàng đầu một cách dễ dàng









--Một bộ công cụ Top tiêu chuẩn và Double V-Die (kiểu Amada)

Vật chất: 42CrMo hoặc tùy chỉnh

Tổng thể quá trình dập tắt, độ cứng cao và khả năng chống mài mòn tốt.

Double V-die V8, V12, V16 (tùy chỉnh)











  -Hệ thống điện đáng tin cậy

• Hệ thống điện là France Schneider
• Được trang bị tủ chống bụi để đảm bảohệ thống điện chất lượng cao
• Mở cửa và tắt nguồn, trình điều khiển động cơ servo chất lượng cao.
