Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tình trạng: | Mới mẻ | tên may moc: | Phanh điện Chế tạo Phanh báo chí CNC song song, máy uốn kim loại tấm |
|---|---|---|---|
| Loại máy: | Máy chế tạo CNC 2-PPED-500/6000 Tandem | Đăng kí: | Công nghiệp điện, Dự án xây dựng, Tấm mạ kẽm |
| Vật liệu / kim loại được xử lý: | Thép không gỉ, thép cacbon | Áp suất danh nghĩa (kn): | 10000KN |
| Max. Tối đa Bending length Chiều dài uốn: | 12000mm | Đột quỵ RAM: | 300mm trở lên |
| Max. Tối đa opening between Ram and working table mở giữa Ram và bàn làm việ: | 600mm trở lên | Độ sâu cổ họng: | 500mm trở lên |
| Vôn: | 220V / 380V / 415V / 440V 50HZ / 60HZ, tùy chỉnh | Động cơ chính: | Động cơ AC 2 * 45kw |
| Trọng lượng: | 2 * 48000kg | Trục CNC: | 3 + 1, Y1, Y2, X, + V hoặc tùy chỉnh |
| Chế độ điều khiển: | Bộ điều khiển CNC Delem DA53T, Cybelec, ESA | Đo lại: | Vít bi + Guider tuyến tính, dẫn động servo trục X |
| Tự động hóa: | Tự động, Điện | Màu sắc: | Trắng ngà, Tùy chỉnh |
| Dịch vụ bổ sung: | Kết thúc tạo hình, thiết kế khuôn theo sản phẩm của bạn | Sự bảo đảm: | 1 năm |
| Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến, Hỗ trợ kỹ thuật video | ||
| Điểm nổi bật: | Phanh máy ép thủy lực CNC 40 chân PSL,Nhà sản xuất phanh máy ép thủy lực CNC PSL,Phanh máy ép thủy lực 40 chân PSL |
||

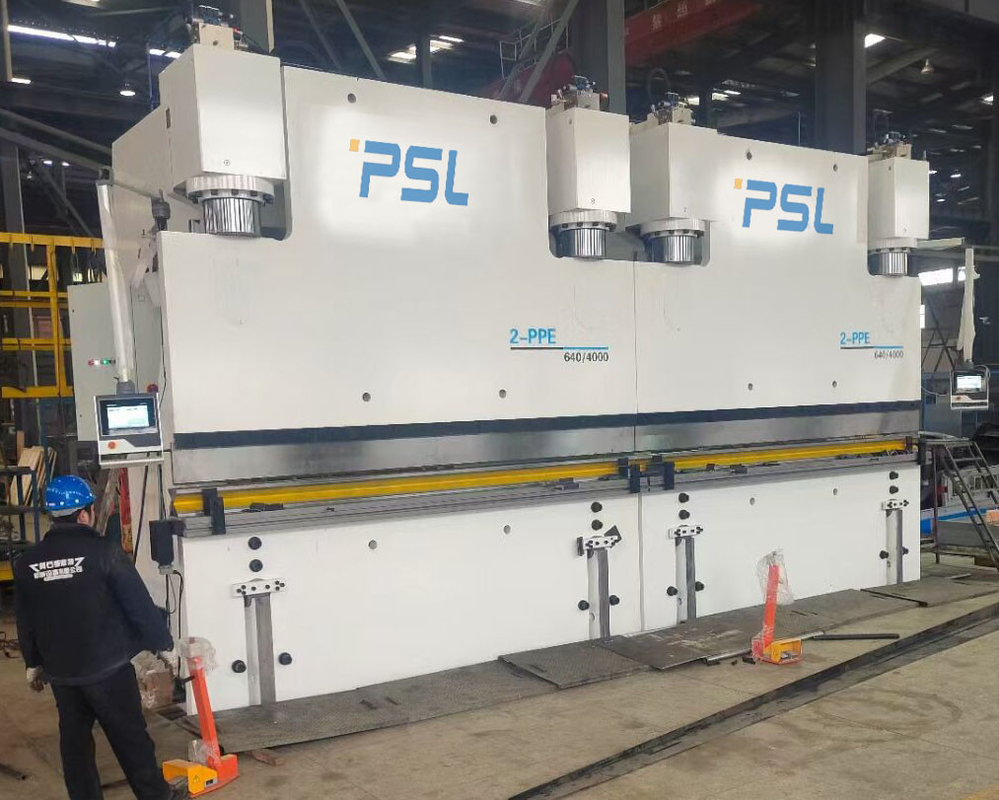

Cột điện Cực nhẹ Máy chế tạo song song Máy ép thủy lực CNC Phanh
Các ứng dụng:
Phanh ép CNC Tandem này được sử dụng rộng rãi trong kết cấu thép lớn, tháp thép, cột điện, xe tải, tủ điện, trang trí công nghiệp.Với các khuôn khác nhau được cung cấp, người đăng ký có thể uốn tấm kim loại thành các hình dạng khác nhau của sản phẩm.
Đặc biệt là trong ngành công nghiệp sản xuất Cột điện và Đèn chiếu sáng với độ sâu Họng lớn và Max lớn hơn.chiều cao mở của dụng cụ.
Các tính năng chính của máy,
1. Hệ thống servo điện thủy lực, vòng kín kiểm soát độ chính xác chạy của thanh trượt.
2. Công nghệ độc đáo đã được cấp bằng sáng chế: bù lệch hướng hai bên của phanh báo chí lớn.
3. Khuôn chèn có thể điều chỉnh độ cao mở để đáp ứng nhiều loại phôi.
4. Một loạt các tổ chức phụ trợ có thể đáp ứng yêu cầu của người dùng và làm cho quá trình trở nên thuận tiện và hiệu quả hơn.
5. Khung của máy bao gồm bể chứa, bàn làm việc, vỏ bên trái và bên phải và
đập.Vì vậy nó có độ bền cao và độ cứng tốt.Ngoài ra, cần loại bỏ rung độngcăng thẳng.
6. Đồng bộ hóa làm việc chính của cả hai máy: Áp dụng điện-thủy lực van tỷ lệ để đảm bảo sự đồng bộ của cả hai máy.
7. Thông qua bộ điều khiển CNC, người vận hành có thể giao tiếp với máy.
8. Được trang bị hệ thống dẫn hướng tốt, hệ thống đo vị trí và hệ thống cân bằng thủy lực để đáp ứng yêu cầu của công việc độ dài đầy đủ và công việc lệch tâm.
9. Bộ phận bù bàn làm việc được sử dụng để bù đắp cho sự lệch hướng của máy khi làm việc nhằm đảm bảo độ chính xác của chi tiết gia công.
10. Bề mặt xi lanh chịu mài mòn và nhiệt luyện tốt nên có khả năng bôi trơn tốt và tuổi thọ sử dụng lâu dài.
Độ chính xác của máy công cụ
1 Độ chính xác hình học
Độ chính xác định vị của Y1 và Y2 (ram di chuyển lên và xuống trục): ± 0,05mm
Độ chính xác định vị lặp lại của trục Y1 và Y2: ± 0,05mm
Độ chính xác định vị của trục x: ± 0,10mm
(là trục di chuyển phía trước và phía sau của việc giữ lại phía sau)
Độ chính xác định vị lặp lại trục X: ± 0,05mm
2 Làm việc chính xác
Góc uốn của mẫu thử: ± 30 '/ M
Độ thẳng uốn của mẫu thử: 0,30mm / m
Cấu hình máy,
| Không | Tên | Mô hình / Sản xuất |
| 1 | Hệ thống CNC |
Holland Delem DA53T, DA58T, DA66T ESA S630, S640 Cybelec CT8, CT12 |
| 2 | Điện tử | Schneider Pháp |
| 3 | Đo lại | Vít bi + guider tuyến tính;4 bộ ngón tay di chuyển trên guider tuyến tính |
| 4 | Động cơ chính | Động cơ AC WN 2 * 45kw |
| 5 | Động cơ Servo | Estun |
| 6 | Trình điều khiển Servo | Estun |
| 7 | Công tắc bàn đạp | KACON, Hàn Quốc |
| số 8 | Vòng đệm |
Merkel, Đức NOK, Nhật Bản |
| 9 | Hệ thống thủy lực | Rexroth, Đức |
| 10 | Bơm dầu | Máy bơm bánh răng bên trong Nachi Nhật Bản Bơm dầu |
| 11 | Khớp nối ống dầu | Đức EMB |
| 12 | Công cụ hàng đầu và V-Die | Một bộ công cụ hàng đầu tiêu chuẩn và bao gồm V Die |
| 13 | Đo lại | Trục vít me bi và ray dẫn hướng tuyến tính Hiwin Đài Loan |
| 14 | Xi lanh dầu | PSL |
| 15 | Bù lệch | Bàn bù / vương miện cơ khí hoặc thủy lực |
| 16 | Thước lưới | Ý GIVI |
| 17 | Trục tiêu chuẩn | 3 +1 (Y1, Y2, X, + V) |
Dòng PPED Tandem Các thông số chính,
|
NameModel
|
2-500 / 40
|
2-500 / 50
|
2-500 / 60
|
2-640/60
|
2-640/70
|
2-640/80
|
2-800/60
|
2-800/70
|
2-800/80
|
| Lực danh nghĩa kN |
5000
|
5000
|
5000
|
6400
|
6400
|
6400
|
8000
|
8000
|
8000
|
| Chiều rộng bảng có thể gập lại mm |
4000
|
5000
|
6000
|
6000
|
7000
|
8000
|
6000
|
7000
|
8000
|
| Buộc giãn cách cột mm |
3150
|
4050
|
5050
|
5050
|
6050
|
6200
|
4760
|
5760
|
6200
|
| Hành trình con trượt mm |
300
|
300
|
300
|
320
|
320
|
320
|
400
|
400
|
400
|
| Chiều cao mở tối đa của bàn làm việc và thanh trượt mm |
600
|
600
|
600
|
640
|
640
|
640
|
820
|
820
|
820
|
| Họng sâu mm |
400
|
400
|
400
|
400
|
400
|
400
|
500
|
500
|
500
|
| Chiều rộng bàn mm |
300
|
300
|
300
|
300
|
300
|
300
|
400
|
400
|
400
|
| Tốc độ lái mm / s |
75
|
75
|
75
|
80
|
80
|
80
|
100
|
100
|
100
|
| Tốc độ làm việc mm / s |
số 8
|
số 8
|
số 8
|
số 8
|
số 8
|
số 8
|
số 8
|
số 8
|
số 8
|
| Tốc độ trả về mm / s |
75
|
75
|
75
|
80
|
80
|
80
|
70
|
70
|
70
|
| Công suất động cơ chính kW |
45
|
45
|
45
|
55
|
55
|
55
|
2x37
|
2x37
|
2x37
|
| Thể tích thùng nhiên liệu L |
900
|
900
|
900
|
1000
|
1000
|
1000
|
2200
|
2200
|
2200
|
| Khối lượng tịnh của máy công cụ kg |
38000
|
45000
|
53000
|
61000
|
67000
|
73000
|
94000
|
102000
|
115000
|
