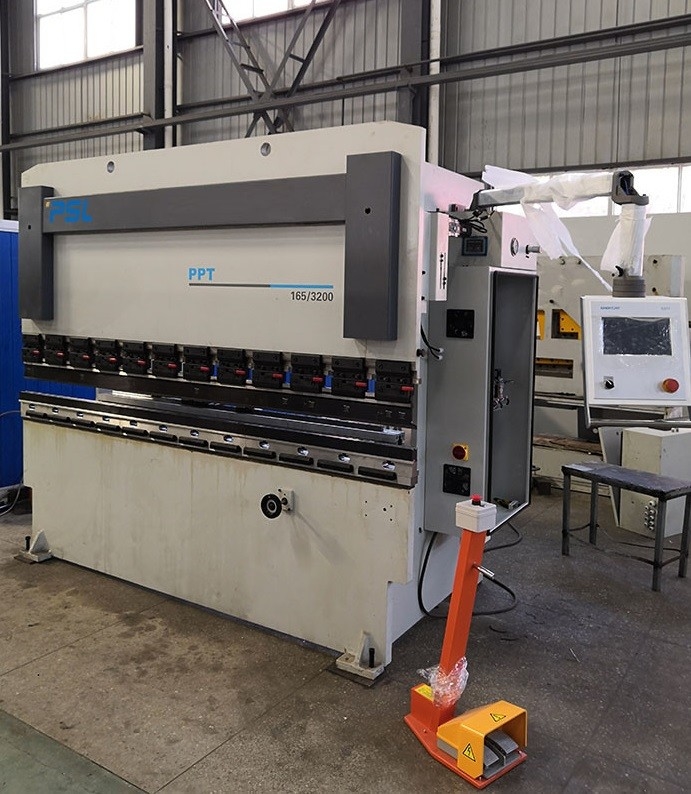

165t Torsion Bar Press Brake Máy uốn thủy lực Servo CNC 10ft

Máy uốn thanh xoắn thủy lực PPT (K) Máy uốn CNC Phanh ép thủy lực





  Chủ yếuđặc tínhs của máy này:



       Đơn giản và đẹp xuất hiện;



Vận hành và bảo trì dễ dàng, điều chỉnh đơn giản và đáng tin cậy;

Sử dụng điều khiển hệ thống đồng bộ cưỡng bức cơ học đơn giản, hiệu quả và chính xác;

Thanh ram được di chuyển song song bằng cách vặn trục xoắn để đạt được sự đồng bộ của quá trình;

Thông qua dừng cơ học để đạt được mức độ kết thúc;

Được kiểm soát bằng số.



















Chức năng chính của phanh báo chí:



1. 1.Phanh báo chí nàyĐược thông qua Máy tính hỗ trợ thiết kế từ công nghệ LVD.Khung, ram và các bộ phận quan trọng khác được phân tích bằng phần mềm phân tích phần tử hữu hạn ANSYS để đảm bảo độ bền và tính hợp lý về cấu trúc của khung.





1.2.Khung sử dụng cấu trúc hàn tích hợp và độ cứng của máy công cụ tốt.



1.3.Vật liệu Q235-B được sử dụng cho tấm tường, tấm dọc bàn làm việc và tấm trượt.



1.4.Khi các bộ phận lớn được hàn đối đầu, hàn hồ quang chìm phải được sử dụng để hàn đối đầu tự động.Khi hàn nên lật ngược vật hàn hai bên để giảm biến dạng vật hàn.Mối hàn phải không có vết cắt, lỗ khí, vết nứt và các khuyết tật hàn khác.Tiến hành phát hiện khuyết tật sau khi hàn.



1.5.Quy trình xử lý lão hóa ủ nhiệt độ cao được áp dụng cho các bộ phận lớn để loại bỏ ứng suất hàn và đảm bảo độ chính xác và ổn định của các bộ phận được xử lý.



   1.6.Việc gia công khung áp dụng phương pháp gia công kẹp một lần của máy phay và doa sàn lớn và trung tâm gia công giàn chuyển động để đảm bảo độ chính xác gia công của các bộ phận.





   2. Xi lanh:

2. 1. Khối xi lanh được rèn nguyên khối bằng thép 45 # và có đủ độ cứng và sức mạnh.Sau khi rèn và tạo hình, thông qua kiểm tra không phá hủy, đảm bảo rằng vật liệu không có khuyết tật như cấu trúc lỏng lẻo, và thông qua quá trình ủ để loại bỏ ứng suất bên trong và đảm bảo tính ổn định của vật liệu.

2. 2. Thanh piston và đầu xi lanh được làm bằng thép rèn 45 # và thường hóa để đảm bảo các đặc tính cơ học toàn diện tốt hơn.



3. Thanh xoắn buộccơ khíđồng bộ, cân bằng nút giới hạn với trục Y chính xác cao.



4. Áp dụng hệ thống điều khiển thủy lực tích hợp, đáng tin cậy hơn và dễ bảo trì.

các lựa chọn cài đặt cụ thể cho phép đạt được mức độ ồn đặc biệt vừa phải trên cả máy củacông suất trung bình.Hệ thống bảo vệ chống tràn quá tải được trang bị cho hệ thống thủy lực, có thể đảm bảo không bị rò rỉ và mức dầu có thể được đọc hoặc nhìn thấy trực tiếp.



5.Máy đo lưng được hàn bằng kết cấu thép và có độ cứng cao.Nó được truyền động bởi động cơ Servo, trục vít me bi và thanh dẫn hướng tuyến tính để đảm bảo hoạt động chính xác cao.Các ngón tay đo bakc có độ song song cao và điều chỉnh nhanh trên Linear guider.


6.Bảng bù lệch,

Bàn làm việc lồi có thể điều chỉnh tích hợp có thể có được độ bù lệch chính xác trên toàn bộ chiều dài.





7. Dụng cụ Top đặc biệt được gắn với kẹp Rapid được thiết kế để uốn các tấm thép không gỉ mỏng.

V-Die 4 chiều với các lỗ mở khác nhau



số 8.Bàn đạp chân có dừng khẩn cấp.



9. Nắp ram phía trước có đèn để chiếu sáng.



10.CNCBộ điều khiển phanh ép thủy lực: Delem DA41T, Estun E300T, EASYCAT TP10s

Bộ điều khiển này chỉ có thể điều khiển hai trục servo-X & Y và bàn nướng.

  Chức năng lập trình nhiều bước có thể đạt được hoạt động tự động và định vị liên tục hoặc quy trình nhiều bước, cũng như điều chỉnh độ chính xác tự động cho các vị trí của nút chặn phía sau và khối trượt;











Các chức năng hoặc bộ phận tùy chọn,



1.Những người hỗ trợ phía trước di chuyển mượt mà trên guider tuyến tính dọc theo bàn làm việc theo hướng sang phải hoặc sang trái, cũng có thể được điều chỉnh lên và xuống.



2.Bộ điều khiển CNC SNC53 để điều khiển nhiều trục hơn với động cơ servo (X, Y1, Y2, R, Z1, Z2)



3. Bàn chải cơ khí có động cơ)bù lệch) được điều chỉnh bởi bộ điều khiển CNC.



4.Chùm đo lưng với guider tuyến tính kép để di chuyển ngón tay dễ dàng.



5. Ngón tay đo ngược bằng tay lên / xuống (trục R).



5. Cập nhật động cơ chính cho động cơ servo.



6.Bảo vệ tia laser an toàn.



7. Chiều sâu họng có thể lên đến 500mm hoặc hơn.



8. Kẹp thủy lực tự động công cụ hàng đầu























   Những thành phần chính:



Mô hình tùy chọn	nhà chế tạo	Nhận xét
Hệ thống CNC	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(Không bắt buộc) (Không bắt buộc)
Hệ thống thủy lực	Van điện từ chính	Rexroth ĐẦU TIÊN
Niêm phong	xi lanh	MERKEL NOK
Đo lại	Động cơ servo Vít bi + Guider tuyến tính	EASTCAT Đài loan
Bơm dầu	Bơm dầu bánh răng bên trong	Allead Nhiều nắng
Điện chính	Động cơ AC Động cơ servo	Wanbang VEICHI	(Không bắt buộc)
Bàn làm việc	Bàn trao vương miện thủ công Bàn vương miện cơ khí có động cơ	PSL PSL	Không bắt buộc
Bảo vệ	Hàng rào thép hai bên phía trước Bảo vệ cảm biến an toàn trở lại	PSL	(Không bắt buộc)
Cánh tay hỗ trợ phía trước	Cố định cánh tay đỡ đơn giản hỗ trợ cánh tay gắn trênHướng dẫn tuyến tính	PSL	(Không bắt buộc)
Vôn	380V / 50HZ	PSL	Tùy chỉnh
Thành phần điện	Schneider Relay, Công tắc tơ	Schneider
Đổi chân	Công tắc đứng Kaikun Hàn Quốc	Kaikun Hàn Quốc
Throat deptj	400mm 400-600mm (Tùy chọn)	PSL





Các thông số chính của dòng PPT (K).





NameModel	40 / 12,5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
Áp suất danh nghĩa kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Chiều rộng bảng có thể gập lại mm	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Khoảng cách cột mm	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Hành trình con trượt mm	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Khoảng cách điều chỉnh thanh trượt mm	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Khoảng cách giữa thanh trượt và bàn mm	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Họng sâu mm	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Chiều rộng bàn làm việc mm	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Tốc độ lái mm / s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Tốc độ làm việc mm / s	10	10	10	7	7	7	7	số 8	số 8	số 8	số 8	số 8	số 8	số 8
Tốc độ trả về mm / s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Công suất động cơ kW	3	3	3	3	4	4	4	5.5	5.5	5.5	7,5	7,5	11	11
Khối lượng tịnh của máy công cụ kg	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Khoảng cách khối phía sau mm	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Thể tích thùng nhiên liệu L	63	63	109,5	63	109,5	130,8	130,8	130,8	130,8	130,8	130,8	130,8	164,7	164,7
Kích thước tổng thể chiều dài mm	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Kích thước mm	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Kích thước ngoại hình cao mm	2149	1980	1980	Năm 2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
