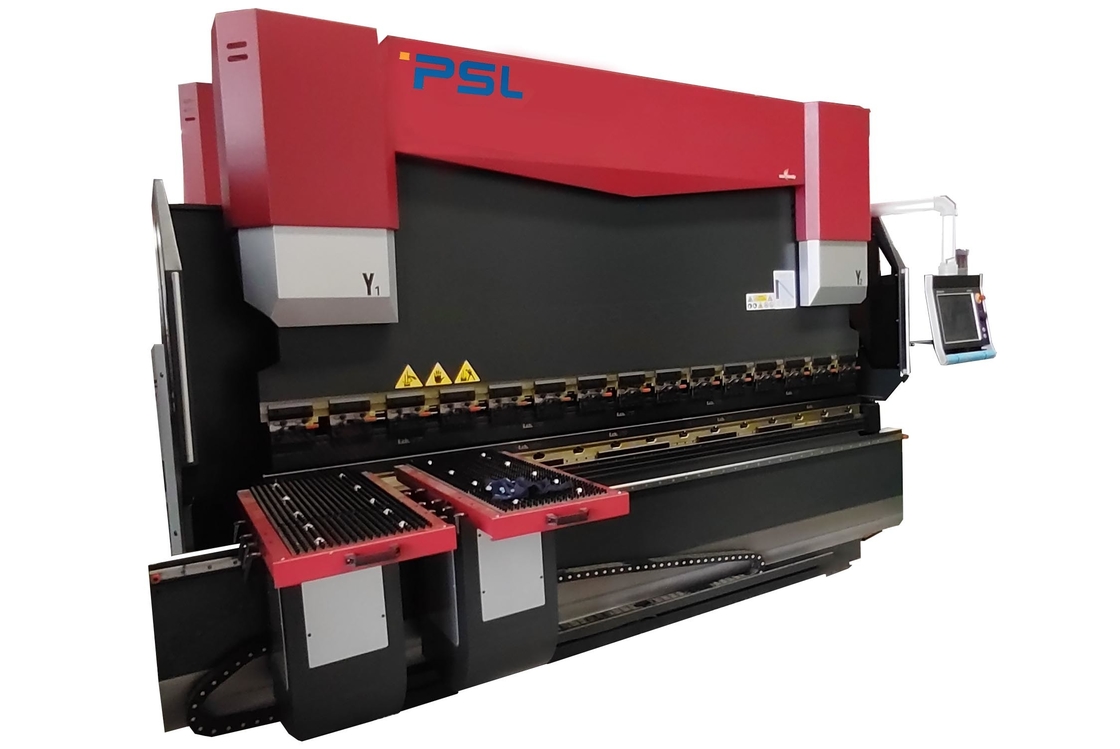

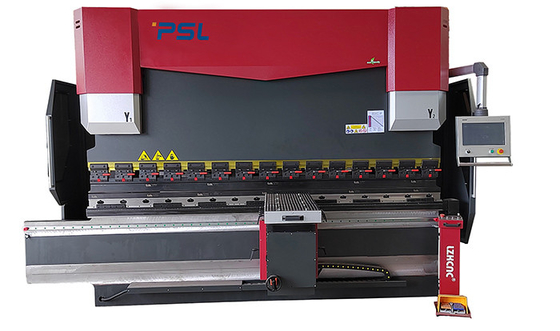

9 trục Mặt trước sau bệ máy Phanh thủy lực CNC 170Ton 10 '

Tấm kim loại CNC Uốn CNC Phanh báo chí nhiều trục với Hỗ trợ theo dõi phía trước





Giới thiệu ứng dụng,

Phanh ép CNC này sử dụng các công cụ (công cụ tiêu chuẩn hoặc đặc biệt) để uốn tấm kim loại thành các phôi có hình dạng mặt cắt hình học khác nhau.

Nó là một máy tạo hình kim loại tấm được thiết kế để gia công kim loại tấm cán nguội.

Nó được sử dụng rộng rãi trong uốn kim loại tấm, chẳng hạn như ô tô, sản xuất máy bay, công nghiệp nhẹ, đóng tàu, container, thang máy, phương tiện giao thông đường sắt và các ngành công nghiệp khác.





Principe và các tính năng của máy:





1, Cấu trúc của phanh báo chí:
1) Kết cấu thép hàn hoàn chỉnh;lNhà eft và bên phải, bàn làm việc và đế trụ được hàn thành toàn bộ khung.

2) Sau khi hàn, ứng suất bên trong được loại bỏ bằng cách tôi luyện, vì vậy toàn bộ thép rất cứng và ổn định tốt.
2) Phần mềm phân tích phần tử hữu hạn ANSYS để đảm bảo độ tin cậy của máy và độ chính xác.



2, Hệ thống thủy lực:
1) Hệ thống điều khiển tích hợp được nhập khẩu từRexroth Đức;
2) Giảm việc lắp đặt đường ống;
3) Đảm bảo sự ổn định làm việc và hình thức tốt hơn.



3, Xi lanh dầu chính:
1) Chế độ điều khiển vòng kín: Van servo điện thủy lực của Đức và thước lưới nhập khẩu;

2)Tân sô caocông nghệ điều khiển thủy lực, nhanh hơn, hiệu quả hơn và chính xác hơn.
3) Hoàn toàn khác với máy uốn dừng cơ học truyền thống;
4) Độ chính xác cao của vị trí lướt và uốn cong;
5) Hoạt động chính xác và ổn định



4, Máy đo lưng:
1) Vít bi chất lượng cao và guider tuyến tính để đảm bảo độ chính xác dừng.
2) Chặn đa trục nhiều chức năng hơn có sẵn theo yêu cầu của khách hàng.

3)2 bộ ngón tay tiêu chuẩn gắn trong Linear guider được lắp đặt trên thanh đo lưng, đối với các sản phẩm có hình dạng phức tạp, hệ thống thước đo lưng 4 hoặc 5 ngón tay và khuôn tương ứng có sẵn cho bạn lựa chọn.



5, Thân hai bên:
1) Các tấm hình chữ C được lắp ở cả hai mặt;
2) Thước Grating có độ chính xác cao nằm trên các tấm hình chữ C;
3) Tránh ảnh hưởng đến độ chính xác uốn do sự biến dạng của thân máy trong quá trình uốn.



6, Bộ điều khiển CNC:

1) Tất cả các hành động (chạy trục X, R, Z) củaNút đo lưngbằng hệ thống CNC;

2) Hành trình của Ram được điều khiển bằng hệ thống CNC

3) Hệ thống thủy lực chảy và áp suất được điều khiển bởi hệ thống CNC

4) Việc điều chỉnh bù lệch được điều khiển bởi hệ thống CNC

5) Tất cả các hoạt động là thuận tiện và nhanh chóng.









Cấu hình cơ bản:





Không	Tên	Mô hình / Sản xuất
1	Hệ thống CNC	Bộ điều khiển Holland Delem DA66T ESA S650 CYBELEC CT12 LZ-1000
2	Điện tử	France Schneider Electrics
3	Đo lại	Vít bi + guider tuyến tính;2 bộ ngón tay di chuyển trên guider tuyến tính
4	Động cơ chính	Động cơ AC của Siemens
5	Động cơ Servo	Nam Kinh Estun
6	Trình điều khiển Servo	Nam Kinh Estun
7	Công tắc bàn đạp	KACON, Hàn Quốc
số 8	Vòng đệm	BAUSER và Busak + Shamban, Đức

9	Hệ thống thủy lực	Rexroth, Đức
10	Bơm dầu	Máy bơm bánh răng bên trong ALLEAD hiệu suất cao và tiếng ồn thấp của Đức
11	Mối nối ống dầu	Đức EMB
12	Công cụ hàng đầu và V-Die	Một bộ công cụ hàng đầu tiêu chuẩn và V Die
13	Đo lại	Vít bi và guider tuyến tính của Đài Loan
14	Xi lanh dầu	Taifeng Trung Quốc
15	Kẹp nhanh	Thương hiệu trung quốc
16	Bù lệch	Bảng bù đắp / vương miện cơ học

17	Thước lưới	Ý GIVI
18	Trục tiêu chuẩn	8 +1 (Y1, Y2, X, R, Z1, Z2, Z3, Z4 + V)





Giới thiệu các bộ phận chính:



- Bộ điều khiển CNC DELEM DA66T:



 - Hệ thống thủy lực servo Rexroth:











- Đức EMB Joints











- Thước lưới GIVI

Phanh CNC Press sử dụng điều khiển servo điện-thủy lực vòng kín hoàn toàn,

Tín hiệu vị trí Ram có thể được phản hồi đến hệ thống CNC bằng Thước cảm biến hai bên,

sau đó bộ điều khiển CNC DA66T điều chỉnh lượng dầu chảy bằng cách thay đổikích thước mởvan đồng bộ

, bằng cách điều khiển ram Y1, Y2 chạy trên cùng một mức, duy trì trạng thái song song của bàn làm việc.









- Bàn bù / bù trục cơ học

• Cơ chế bù lệch cục bộ sử dụng cấu trúc bù bảng nhiễu cơ học.Bộ điều khiển CNC điều khiển tính toán tự động.









- Nút chặn backgauge,

● Trục X được dẫn động bằng động cơ servo thông qua vít bi

● Trục R được dẫn động bởi động cơ servo thông qua vít bi hoặcGiá đỡ và bánh răng

● Điều chỉnh thủ công vị trí của các ngón tay

● Trục Z1, Z2 (ngón 1 và 2) được dẫn động bằng động cơ servo thông qua tốtGiá đỡ và bánh răng (Tùy chọn)

  ● Trục Z3, Z4 được truyền động bằng động cơ servo để hỗ trợ việc bám theo tấm thép trong quá trình uốn

● tất cả Động cơ DrivServo













  - Kẹp nhanh để sửa dụng cụ Top một cách nhanh chóng và dễ dàng









- Công cụ hàng đầu tiêu chuẩn và Double V-Die (kiểu Amada) trên máy

Vật liệu: 42CrMo

Tổng thể quá trình dập tắt, độ cứng cao và khả năng chống mài mòn tốt.

Một hoặc đôi V-die V8, V12, V16 (tùy chỉnh)









- Phốt xi lanh BAUSER và Busak + Shamban của Đức









  -Hệ thống điện đáng tin cậy

• Thành phần điện (Rơ le, Công tắc tơ) Pháp Schneider
• Tủ chống bụi cấp IP54 để đảm bảohệ thống điện chất lượng cao
• Chức năng mở cửa và tắt nguồn
• Trình điều khiển động cơ servo Estun chất lượng cao
