Thông tin chi tiết sản phẩm:
Thanh toán:
|
| chế độ điều khiển: | Hệ thống CNC, Delem, Cybelec, bộ điều khiển ESA | Động cơ chính: | động cơ servo |
|---|---|---|---|
| trục CNC: | Y1,Y2,X,R,Z1,Z2+V, tùy chỉnh | Quyền lực: | Thủy lực, CNC, động cơ servo chính 11kw |
| trục X, R: | điều khiển động cơ servo | Độ sâu cổ họng: | 400mm |
| Loại máy: | Máy ép phanh, máy chế tạo kim loại tấm | Đo lại: | Vít bi + Dẫn hướng tuyến tính, chạy trục X,R |
| Thắp sáng: | bìa trước với đèn LED | Vật liệu / Kim loại đã gia công: | Thép không gỉ, Thép carbon, Nhôm, Đồng thau / Đồng |
| Màu: | Xám Đen + Đỏ, Tùy chỉnh | Dịch vụ sau bán hàng được cung cấp: | Kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài Hỗ trợ trực tuyến Hỗ trợ kỹ thuật video |
| Vôn: | 220V/380V/415V/440V 50HZ/60HZ, tùy chỉnh | Chứng nhận: | CE/ISO |
| Sự bảo đảm: | 1 năm | ||
| Điểm nổi bật: | Phanh ép 10 ft PSL,Phanh ép thủy lực 10 'PSL,Phanh kim loại thủy lực 130 tấn PSL |
||

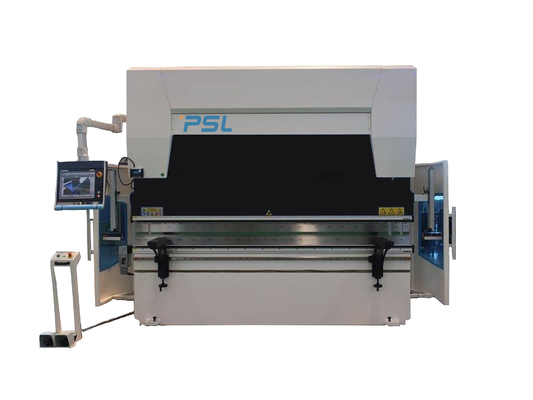

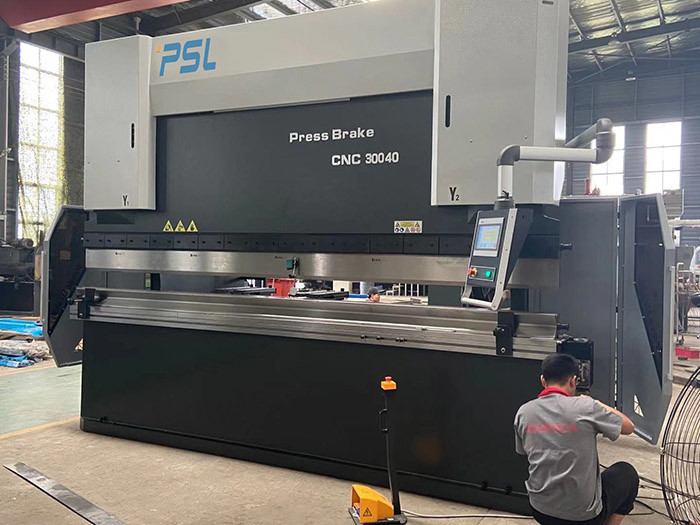

Đồng bộ hóa điện-thủy lực Máy ép CNC Phanh tấm máy uốn động cơ chính servo
Nguyên tắc và tính năng của máy:
● Khung được làm bằng kết cấu hàn tấm thép, nhà bên trái và bên phải, bàn làm việc và đế xi lanh được hàn vào toàn bộ khung.Sau khi hàn, ứng suất bên trong được loại bỏ bằng cách ủ, do đó toàn bộ thép rất chắc và ổn định tốt.
● Tần số caocông nghệ điều khiển thủy lực, nhanh hơn, hiệu quả hơn và chính xác hơn.
● Thước đo lưng của CNC Press Brake được trang bị hệ thống thước đo lưng 2 ngón tay tiêu chuẩn, đối với các chi tiết gia công có hình dạng phức tạp, hệ thống thước đo lưng 4 hoặc 5 ngón tay và khuôn tương ứng có sẵn cho bạn lựa chọn.
● Theo dữ liệu kim loại tấm đầu vào trên Press brake, hệ thống CNC có thể tự động tính toán và điều chỉnh độ lệch của bàn máy để mang lại độ dài đồng đều của tất cả các góc của chi tiết gia công.
● Khoảng cách và chiều cao củanút chặn phía sauvà hành trình của Ram đều được điều khiển bằng hệ thống CNC rất tiện lợi và nhanh chóng.
● Xi lanh dầu đã được gia công với toàn bộ dòng chảy để đạt được trạng thái tốt nhất, như rèn, Tôi và tôi luyện, mài mịn, sau đó mạ crom cứng và các quy trình khác.cuối cùng là lắp ráp vòng đệm, hiện tượng rò rỉ dầu trong dịch vụ khách hàng.
● Hệ thống thủy lực sử dụng hệ thống thủy lực tích hợp của đường dầu để giảm việc lắp đặt đường ống.
● Việc sử dụng bù lệch cơ học cho phép tiếp cận các phôi gia công có chiều dài đầy đủ đồng nhất.có thể làm cho bàn xảy ra chuyển động tương đối và tạo thành một đường cong lồi lý tưởng, đảm bảo các vị trí tương đối với thanh trượt không thay đổi.
Cấu hình cơ bản:
| Không | Tên | Mẫu mã/Sản xuất |
| 1 | Hệ thống CNC | Bộ điều khiển Holland Delem DA53T, DA58T, DA66T |
| 2 | điện | Pháp Schneider Electrics |
| 3 | Đo lại | Vít bi + dẫn hướng tuyến tính;3-4 bộ ngón tay di chuyển trên hướng dẫn tuyến tính |
| 4 | Động cơ chính | Động cơ servo Estun hoặc VEICHI |
| 5 | động cơ servo | Nam Kinh Estun |
| 6 | trình điều khiển servo | Nam Kinh Estun |
| 7 | Công tắc bàn đạp | KACON, Hàn Quốc |
| số 8 | Vòng đệm | BAUSER và Busak+Shamban, Đức |
| 9 | Hệ thống thủy lực | Rexroth, Đức |
| 10 | Bơm dầu | Máy bơm bánh răng bên trong hiệu suất cao và tiếng ồn thấp ALLEAD của Đức Máy bơm dầu |
| 11 | Đầu nối ống dầu | Đức EMB |
| 12 | Công cụ hàng đầu và V-Die | Một bộ công cụ hàng đầu tiêu chuẩn và V Die |
| 13 | Đo lại | Vít bi Hiwin Đài Loan và ray dẫn hướng tuyến tính |
| 14 | xi lanh dầu | trung quốc taifeng |
| 15 | Kẹp nhanh | thương hiệu trung quốc |
| 16 | Bù lệch | Bàn bù cơ khí / vương miện |
| 17 | thước kẻ lưới | Ý GIVI |
| 18 | trục tiêu chuẩn | 4 +1(Y1, Y2, X,R,+V ) |
Giới thiệu các bộ phận chính:
--Holland Delem DA-58T Các tính năng của hệ thống:
Tính năng DA-58T:
Lập trình màn hình cảm ứng đồ họa 2D
Màn hình TFT màu độ phân giải cao 15"
| DA-58T Dữ liệu kỹ thuật | |
|---|---|
| Tiêu chuẩn | |
| Trưng bày | Màn hình LCD màu |
| Loại | 15" TFT, độ sáng cao |
| Nghị quyết | 1024 x 768 pixel, màu 32 bit |
| Cảm biến chạm | Điều khiển toàn màn hình cảm ứng (PCT-touch) |
| đèn nền | DẪN ĐẾN |
| Khả năng lưu trữ | 1 GB |
| Bộ nhớ sản phẩm và công cụ | 256MB |
| bộ nhớ trao đổi | Ổ nhớ flash USB |
| Phần mềm ngoại tuyến | Hồ sơ-58TL |
-- Hệ thống thủy lực Rexroth của Đức:
-- Đức EMB khớp
hình dáng tinh tế
độ kín tốt
chảy lớn
mất áp suất thấp
Không rò rỉ dầu.
-- Phớt BAUSER và Busak+Shamban của Đức
Khả năng chống đùn mạnh mẽ để tạo khoảng cách
Con dấu sẽ không bị xoắn hoặc lật
Chống mài mòn tốt và lắp ráp dễ dàng
Chống rò rỉ tốt
-- Thước cảm biến GIVI
Phanh báo chí CNC sử dụng điều khiển servo điện-thủy lực vòng kín hoàn toàn,
Tín hiệu vị trí thanh ghi có thể được phản hồi về hệ thống CNC bằng Thước đo cảm biến hai bên,
sau đó bộ điều khiển CNC DA58T điều chỉnh lượng dầu chảy bằng cách thay đổikích thước mởvan đồng bộ
, từ đó điều khiển ram Y1, Y2 chạy ngang cấp, duy trì trạng thái song song của bàn làm việc.
-- Bàn đăng cơ
-- Đo lại
● Trục X được dẫn động bởi động cơ servo thông qua vít bi
● Trục R được dẫn động bởi động cơ servo thông qua vít bi
● Hướng dẫn lót và vít bóng HIWIN Đài Loan
● tất cả Động cơ Servo
● Điều chỉnh thủ công vị trí của các ngón tay
- Kẹp nhanh để cố định công cụ Top dễ dàng
--Một bộ công cụ Top tiêu chuẩn và Double V-Die (kiểu Amada)
Chất liệu: 42CrMo hoặc tùy chỉnh
Quá trình làm nguội tổng thể, độ cứng cao và khả năng chống mài mòn tốt.
Đôi V-die V8,V12,V16 (tùy chỉnh)
--Hệ thống điện đáng tin cậy
| Mô hình |
Lực lượng (Kn) |
tối đa.Chiều dài (mm) |
Dis.giữa những ngôi nhà (mm) |
Độ sâu cổ họng (mm) |
Đột quỵ (mm) |
tối đa.Khai mạc (mm) |
Quyền lực (kw) |
du lịch X (mm) |
tốc độ X (mm/giây) |
L * W * H (mm) |
Cân nặng (tấn) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 63t/2500 | 630 | 2500 | 1960 | 400 | 150 | 480 | 5,5 | 500 | 200 | 2850*1750*2350 | 6 |
| 80t/3200 | 800 | 2500 | 2600 | 400 | 200 | 480 | 7,5 | 500 | 200 | 3850*1850*2550 | 7.2 |
| 110t/3200 | 1100 | 3200 | 2600 | 400 | 200 | 480 | 7,5 | 500 | 200 | 3850*1850*2600 | 8,0 |
| 110t/4000 | 1100 | 4000 | 3200 | 400 | 200 | 480 | 7,5 | 500 | 200 | 4610*1850*2700 | 10,5 |
| 130t/3200 | 1300 | 3200 | 2600 | 400 | 200 | 480 | 11 | 500 | 200 | 3850*1850*2600 | 9 |
| 130t/4000 | 1300 | 4000 | 3200 | 400 | 200 | 480 | 11 | 500 | 200 | 4610*1850*2700 | 11,5 |
| 170t/3200 | 1700 | 3200 | 2600 | 400 | 200 | 480 | 11 | 500 | 200 | 3900*1900*2600 | 10,5 |
| 170t/4000 | 1700 | 4000 | 3200 | 400 | 200 | 480 | 11 | 500 | 200 | 4650*1900*2700 | 12,5 |
| 200t/3200 | 2000 | 3200 | 2600 | 400 | 200 | 480 | 15 | 500 | 200 | 3900*1900*2700 | 12 |
| 200t/4000 | 2000 | 4000 | 3200 | 400 | 200 | 480 | 15 | 500 | 200 | 4700*1900*2700 | 13 |
| 250t/3200 | 2500 | 3200 | 2600 | 400 | 200 | 480 | 15 | 500 | 200 | 3900*2100*2800 | 14 |
| 250t/4000 | 2500 | 4000 | 3200 | 400 | 200 | 480 | 15 | 500 | 200 | 4650*2100*2850 | 15,5 |
| 320t/3200 | 3200 | 3200 | 2600 | 400 | 200 | 480 | 22 | 500 | 200 | 3930*2110*3200 | 19T |
| 320t/4000 | 3200 | 4000 | 3200 | 400 | 200 | 480 | 22 | 500 | 200 | 4830*2110*3200 | 22Tấn |
| 400t/4000 | 4000 | 4000 | 3200 | 400 | 320 | 600 | 30 | 500 | 200 | 4850*2450*3500 | 28Tấn |
| 500t/6000 | 5000 | 6000 | 4900 | 500 | 320 | 600 | 37 | 800 | 200 | 6500*2810*4500 | 42Tấn |
| 600t/6000 | 6000 | 6000 | 4900 | 500 | 320 | 600 | 45 | 800 | 200 | 6500*2910*5100 | 50Tấn |
| 800t/6000 | 8000 | 6000 | 4720 | 700 | 400 | 600 | 55 | 800 | 200 | 6500*2950*5300 | 75Tấn |
Lưu ý: Thông số này được thực hiện trong hệ thống năm 2019.Nếu các thông số không được cập nhật kịp thời, vui lòng thông cảm và liên hệ với chúng tôi..
