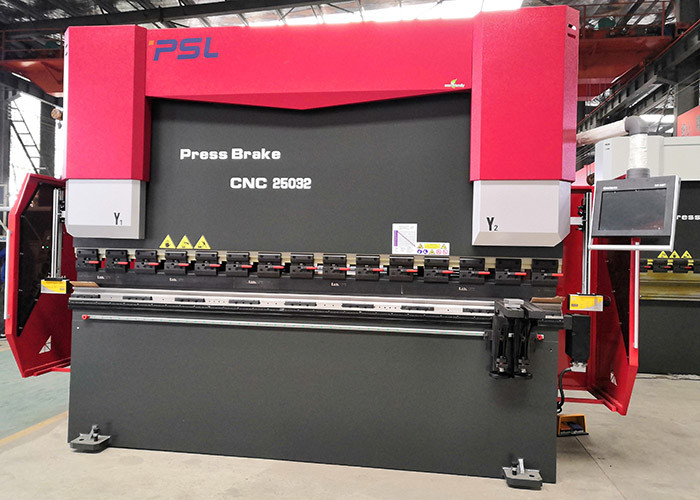

Phanh ép thủy lực 200T 3200 CNC Phanh báo chí 8 + 1 trục

Cnc Press Brake 200T 3200 Full CNC Press Brake với 8 + 1 trục





Nguyên tắc và các tính năng của phanh báo chí CNC:



Giới thiệu ứng dụng của Phanh báo chí CNC,









1, Cấu trúc của Phanh báo chí CNC:
1) Kết cấu thép hàn hoàn chỉnh;lNhà eft và bên phải, bàn làm việc và đế trụ được hàn thành toàn bộ khung.

2) Sau khi hàn, ứng suất bên trong được loại bỏ bằng cách tôi luyện, vì vậy toàn bộ thép rất cứng và ổn định.
2) Phần mềm phân tích phần tử hữu hạn ANSYS để đảm bảo độ tin cậy và độ bền của khung máy và độ chính xác khi uốn.



2, Hệ thống CNC để điều khiển:

1) Tất cả các hành động (chạy trục X, R, Z) củaDụng cụ đo mặt sau;

2) Hành trình của Ram được kiểm soát

3) Hệ thống thủy lực chảy và áp suất trong hai bộ servo thủy lực

4) Việc điều chỉnh bù lệch





3, Hệ thống thủy lực:
1) Hệ thống điều khiển tích hợp được nhập khẩu từRexroth Đức;
2) Hai thùng dầu với động cơ chính servo + máy bơm + bảng van điều khiển hai xi-lanh xi-nhan riêng biệt;

3) Giảm việc lắp đặt đường ống, ít sử dụng dầu hơn và nhiệt độ dầu thấp trong thời gian dài;
4) Đảm bảo sự ổn định làm việc và hình thức đẹp hơn.



4, Hai xi lanh dầu chính:
1) Chế độ điều khiển vòng kín: Bảng van servo của Đức và thước Grating nhập khẩu;

2)Tân sô caocông nghệ điều khiển thủy lực, nhanh hơn, hiệu quả hơn và chính xác hơn.
3) Hoàn toàn khác với máy uốn dừng cơ học truyền thống;
4) Độ chính xác cao của việc định vị và uốn cong;


5, nút chặn đo trở lại:
1) Vít bi chất lượng cao và guider tuyến tính để đảm bảo độ chính xác dừng.
2) Chặn nhiều trục nhiều chức năng hơn có sẵn theo yêu cầu của khách hàng.

3)2 bộ ngón tay tiêu chuẩn gắn trong Linear guider được lắp đặt trên thanh đo lưng, đối với các sản phẩm có hình dạng phức tạp, hệ thống thước đo lưng 4 hoặc 5 ngón tay và khuôn tương ứng có sẵn cho bạn lựa chọn.



6, Cánh tay trước sau:

1) Động cơ servo điều khiển cánh tay đỡ lên và xuống sau tấm uốn cong.

2) Đặc biệt để uốn tấm kích thước lớn để tiết kiệm nhân công và tránh tai nạn.



7, Thân hai bên:
1) Các tấm hình chữ C được lắp ở cả hai mặt;
2) Thước Grating có độ chính xác cao được cố định giữa các tấm hình chữ C và Ram;
3) Tránh ảnh hưởng đến độ chính xác uốn do sự biến dạng của thân máy trong quá trình uốn.









Giới thiệu các bộ phận chính:



- Bộ điều khiển CNC DELEM DA53T:









- Thước lưới GIVI

Phanh CNC Press sử dụng điều khiển servo điện-thủy lực vòng kín hoàn toàn,

Tín hiệu vị trí Ram có thể được phản hồi đến hệ thống CNC bằng Thước cảm biến hai bên,

sau đó bộ điều khiển CNC DA66T điều chỉnh lượng dầu chảy bằng cách thay đổikích thước mởvan đồng bộ

, bằng cách điều khiển ram Y1, Y2 chạy trên cùng một mức, duy trì trạng thái song song của bàn làm việc.









- Bàn cân cơ / bù trừ

• Cơ chế bù lệch cục bộ sử dụng cơ cấu bù bảng nhiễu cơ học.Bộ điều khiển CNC điều khiển tính toán tự động.









- Nút thắt lưng,

● Trục X được điều khiển bởi động cơ servo

● Trục R được điều khiển bởi động cơ servo

● Trục Z1, Z2 (ngón 1 và 2) được truyền động bằng động cơ servo(Không bắt buộc)

  ● Các trục Z3, Z4 được truyền động bằng động cơ servo để hỗ trợ việc bám theo tấm thép trong quá trình uốn (Tùy chọn)

● tất cả các trục được điều khiển bởi Servo Motors









- Cánh tay trước sau





  - Kẹp nhanh để sửa dụng cụ Top một cách nhanh chóng và dễ dàng









- Công cụ hàng đầu tiêu chuẩn và Double V-Die (kiểu Amada) trên máy

Vật liệu: 42CrMo

Tổng thể quá trình dập tắt, độ cứng cao và khả năng chống mài mòn tốt.

Một hoặc đôi V-die V8, V12, V16 (tùy chỉnh)









- Phốt xi lanh BAUSER và Busak + Shamban của Đức









  -Hệ thống điện đáng tin cậy

• Thành phần điện (Rơ le, Công tắc tơ) Pháp Schneider
• Tủ chống bụi cấp IP54 để đảm bảohệ thống điện chất lượng cao
• Chức năng mở cửa và tắt nguồn
• Trình điều khiển động cơ servo Estun chất lượng cao







- Bảo vệ an toàn bằng tia laser











Các thông số Phanh báo chí CNC dòng HPB,
