Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Loại máy: | Robot tự động uốn máy Phanh CNC | Tình trạng: | Mới mẻ |
|---|---|---|---|
| Vật liệu / kim loại được xử lý: | Thép không gỉ, thép carbon, tấm nhôm, tấm đồng | Chế độ điều khiển: | Hệ thống CNC, Delem, Cybelec, bộ điều khiển ESA |
| Trục CNC: | 4 + 1 trục / 6 + 1 trục, + 6 trục Robot | Trục X, R, Z: | động cơ servo lái xe |
| Độ sâu cổ họng: | 400mm trở lên | Động cơ chính: | Hai động cơ Servo |
| Lực lượng danh nghĩa: | 110T | Đột quỵ RAM: | 200mm |
| Tối đa chiều cao mở: | 480mm | Quyền lực: | 11kw |
| Đo lại: | Vít bi + Guider tuyến tính, trục X, R, Z | Cho ăn trước: | Tấm cho ăn tự động robot fll |
| Thắp sáng: | mặt trước với đèn LED | Trọng lượng của máy: | 8000kg + 1000kg |
| Màu sắc: | Xám đen + đỏ, tùy chỉnh | Vôn: | 220V / 380V / 415V / 440V 50HZ / 60HZ, tùy chỉnh |
| Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến, Hỗ trợ kỹ thuật video | Chứng nhận: | CE/ISO |
| Sự bảo đảm: | 1 năm | ||
| Điểm nổi bật: | Phanh báo chí thủy lực CNC 110t 3200,bấm phanh nhôm,bấm phanh 3200 |
||

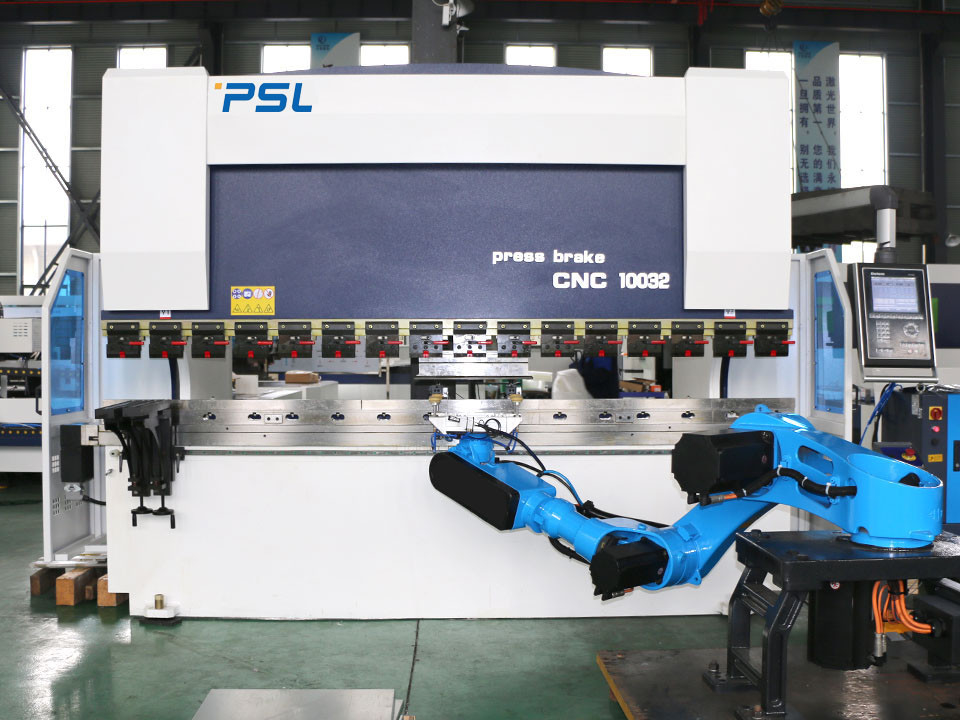

Phanh báo chí CNC điện-thủy lực với robot tự động uốn
Giới thiệu ứng dụng,
Principe và các tính năng của máy:
Mô tả chương trình (các bước hoạt động):
Người vận hành nhấn nút bắt đầu →
Robot lấy vật liệu từ tấm vật liệu phía trên và đặt nó lên bệ định tâm trọng lực →
Sau khi định vị, robot sẽ lấy vật liệu để uốn tại máy uốn và uốn các tính năng của mặt bích ở cả hai phía →
Sau khi uốn cong, robot đặt phôi trên khung chuyển đổi tư thế và chuyển tư thế →
Sau khi thay đổi tư thế, rô bốt lấy phôi để uốn theo tính năng rãnh cổ ngỗng →
Sau khi uốn, rô bốt đặt phôi trên tấm vật liệu bên dưới →
Hoàn thành khúc cua
Yêu cầu công việc uốn robot:
Thời gian uốn của một mảnh robot là: phút / chiếc;(trước 24 giờ)
Ước tính thời gian uốn của robot:
Công việc uốn phôi đơn của robot: khoảng S.
Giới thiệu các bộ phận chính:
- Bộ điều khiển CNC DELEM DA53T:
- Thước lưới GIVI
Phanh CNC Press sử dụng điều khiển servo điện-thủy lực vòng kín hoàn toàn,
Tín hiệu vị trí Ram có thể được phản hồi đến hệ thống CNC bằng Thước cảm biến hai bên,
sau đó bộ điều khiển CNC DA66T điều chỉnh lượng dầu chảy bằng cách thay đổikích thước mởvan đồng bộ
, bằng cách điều khiển ram Y1, Y2 chạy trên cùng một mức, duy trì trạng thái song song của bàn làm việc.
- Bàn bù / bù trục cơ học
- Nút chặn backgauge,
● Trục X được điều khiển bởi động cơ servo
● Trục R được điều khiển bởi động cơ servo
● Trục Z1, Z2 (ngón 1 và 2) được truyền động bằng động cơ servo(Không bắt buộc)
● Các trục Z3, Z4 được truyền động bởi động cơ servo để hỗ trợ việc bám theo tấm thép trong quá trình uốn (Tùy chọn)
● tất cả các trục được điều khiển bởi Servo Motors
- Kẹp nhanh để sửa dụng cụ Top một cách nhanh chóng và dễ dàng
- Công cụ hàng đầu tiêu chuẩn và Double V-Die (kiểu Amada) trên máy
Vật liệu: 42CrMo
Quá trình dập tắt tổng thể, độ cứng cao và khả năng chống mài mòn tốt.
Một hoặc đôi V-die V8, V12, V16 (tùy chỉnh)
- Phốt xi lanh BAUSER và Busak + Shamban của Đức
-Hệ thống điện đáng tin cậy
