Giá đỡ Máy cán CNC Tấm kim loại Nhôm định hình Ống uốn cong 3D Servo

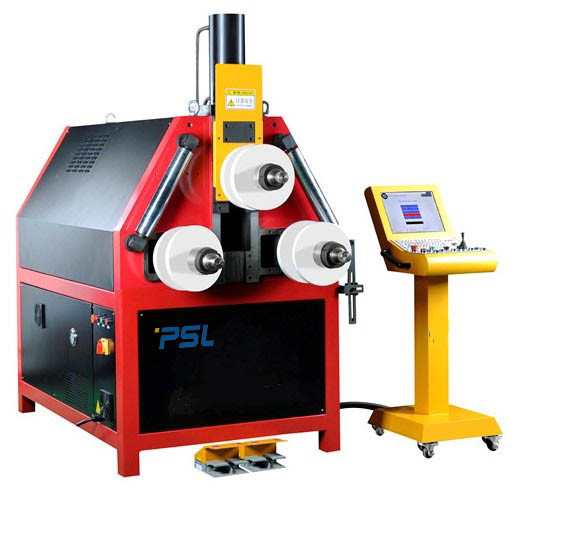

Máy uốn cuộn hồ sơ thủy lực CNC 3D Servo lái xe

1. Giới thiệu thiết bị:

Máy uốn cuộn CNC-25T là thiết bị gia công nguội hiệu quả để cán và uốn các loại kim loại công nghiệp khác nhau (kích thước mặt cắt: 200mm * 100mm, ứng suất uốn nhỏ hơn 25x10 ^ 3kn).

Nó có thể uốn cong các phôi gia công hai chiều cung hai chiều có độ cong thay đổi khác nhau và phôi không gian ba chiều cùng một lúc.

2. Chức năng thiết bị:

Nó có thể uốn cong vòng cung đơn, cung nhiều đoạn có độ cong thay đổi, hình elip, cung dương và cung âm, cung xoắn ốc và các cung có hình dạng đặc biệt khác.

Nó có thể uốn cong các phôi ba chiều khác nhau cùng một lúc.

Khi uốn các phôi phức tạp (chẳng hạn như hình elip và cung nhiều đoạn), phép đo độ bật lại có thể được sử dụng để giúp lập trình.

Thiết bị có chức năng kết nối mạng và giao diện có thể được kết nối với mạng LAN và Ethernet của người dùng.Nó có thể được nâng cấp theo nhu cầu hợp lý của người dùng (nhà sản xuất sẽ nâng cấp miễn phí trong vòng đời thiết bị) để truyền dữ liệu, chẩn đoán từ xa, giám sát từ xa, v.v.

Chức năng bảo vệ:

① Bảo vệ an toàn, bảo vệ rò rỉ, bảo vệ quá tải và ngắn mạch phải được cung cấp để đảm bảo an toàn cho người vận hành

② Thiết bị giới hạn tâm chết trên và dưới của khối trượt đảm bảo rằng khối trượt sẽ không bao giờ vượt quá vị trí tâm chết trên và dưới trong bất kỳ hoạt động nào.

③ Được trang bị bộ phận bảo vệ khuôn, sau khi nhập các thông số khuôn vào máy tính, nó có thể đảm bảo rằng khuôn sẽ không bị dập do thao tác sai.

④ Động cơ chính sử dụng động cơ tần số thay đổi và điều chỉnh tốc độ vô cấp.Nó có chức năng bảo vệ quá tải.

⑤ Hệ thống thủy lực chỉ cung cấp áp suất làm việc trong quá trình vận hành tự động, giúp giảm lãng phí năng lượng.

Chiến dịch AIDS:

① Có thiết bị con lăn bên hai bên máy công cụ giúp vật liệu ổn định hơn trong quá trình gia công và giúp lấy và xả vật liệu.

② Trục dưới của máy công cụ có chức năng điều chỉnh trục sang trục.Khi uốn các biên dạng khác nhau, khoảng cách trục khác nhau có thể làm cho vật liệu hình thành ổn định hơn.

③ Nó có hiển thị phản hồi thời gian thực tại bất kỳ thời điểm nào, để người vận hành có thể phát hiện hoạt động của máy công cụ bất kỳ lúc nào.

④ Với sự trợ giúp của tính toán phục hồi, người vận hành có thể lập trình tự động.

⑤ Hệ thống mắt thần có thể tự thiết lập vị trí điểm bắt đầu uốn của phôi, có thể làm cho cùng một lô phôi bắt đầu uốn ở một vị trí nhất định cách xa đầu vật liệu, để cải thiện độ ổn định của sản phẩm.

Chức năng điều khiển và phần mềm:

① Thực hiện theo ý tưởng thiết kế giao diện người-máy, điều khiển bàn điều khiển thuận tiện cho việc vận hành và tất cả dữ liệu được hiển thị trên màn hình hiển thị.

② Bảng điều khiển là bảng điều khiển bằng tiếng Trung / tiếng Anh, qua đó dữ liệu có thể được chỉnh sửa và lưu trữ mà không bị mất trong trường hợp mất điện.

③ Dung lượng lưu trữ của máy là 4G, có thể lưu trữ ít nhất 1000 tệp chương trình (một tệp chương trình tương ứng với một phôi), và mỗi tệp chương trình có thể ghi 300 đoạn chương trình (càng nhiều đoạn càng có lợi cho việc uốn nhiều đoạn cung phôi).

④ Giao diện hoạt động của phần mềm được chia thành các giao diện khác nhau, chẳng hạn như uốn cuộn chung, uốn cuộn hình elip, dạy uốn cuộn và uốn cuộn ba chiều, người vận hành có thể tự do lựa chọn.

⑤ Nó có chức năng lập trình tự động nhất định.

⑥ Nó cung cấp nhích bằng tay, điều khiển tự động, điều chỉnh độ phóng đại tốc độ, chuyển đổi tọa độ tương đối / tuyệt đối, tính toán chiều dài vật liệu và các chức năng khác, cài đặt chương trình áp suất thủy lực, điều chỉnh cơ học, quản lý quyền hạn của người dùng và các chức năng khác.

Ưu điểm và tính năng:

① Người dùng có thể nhập dữ liệu hình dạng của biên dạng được uốn từ thiết bị đầu vào và có thể xử lý biên dạng với độ cong thay đổi (hai chiều), với bán kính tạo hình chính xác và chuyển đổi mượt mà giữa các độ cong khác nhau.Nó có thể hoàn thành quá trình uốn cuộn của nhôm định hình tròn, vuông và hình dạng đặc biệt;

② Tất cả các lệnh đều dễ hiểu và dễ dàng cho người vận hành thành thạo một cách nhanh chóng.Khi có một số lỗi không thực tế hoặc không đáng có, thiết bị sẽ nhắc nhở trên màn hình để giúp người vận hành nhanh chóng loại bỏ sự cố.

③ Thước cách tử sóng đôi 0,001mm (không phải sóng đơn) được sử dụng cho phản hồi đi bộ của thanh trượt giữa, giúp cải thiện đáng kể độ chính xác của phản hồi và khả năng chống nhiễu.

④ Nó có chức năng tốc độ thấp, năng lượng lớn và dừng chậm, giúp cải thiện hiệu quả uốn và độ chính xác định vị chiều dài.

⑤ Hệ thống lập chỉ mục servo là một hệ thống điều khiển chuyển động đặc biệt.Độ chính xác khớp lý tưởng có thể đạt được bằng nội suy chuyển động.Nó có thể nhận ra biến dạng uốn đa radian phức tạp của vật liệu.

Chỉ số tham số:
