Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | máy lăn 3 con lăn đa năng trên con lăn thủy lực | Loại máy: | Máy cán, W11SNC-12x6000 |
|---|---|---|---|
| Gõ phím: | W11SNC-12x6000 | Điều kiện: | Mới mẻ |
| Ứng dụng: | Uốn tấm SS, uốn tấm thép cacbon, Làm ống / ống dẫn dầu, | Vật liệu / kim loại được xử lý: | Thép cacbon, SS, nhôm |
| Phương pháp điều khiển: | NC Bán tự động, THỦY LỰC ĐIỆN | Tự động hóa: | Tự động, thủ công |
| Nguyên liệu thô: | Tấm / Cán tấm, Thép / Kim loại / Tấm | Độ dày uốn trước: | Tấm thép cacbon 10mm, tấm thép không gỉ 8mm |
| Độ dày uốn thông thường: | Tấm thép cacbon 12mm, thép không gỉ 10mm | chiều dài lăn: | 0-6000mm |
| Động cơ chính: | 5,5-45kw | trọng lượng: | 26500kg |
| Màu sắc: | Tùy chỉnh, màu xanh lam / OEM | Vôn: | 220V / 380V / 415V / 440V / tùy chỉnh |
| Sự bảo đảm: | 1 năm | Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài, Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến |
| Điểm nổi bật: | Máy uốn tấm 3 con lăn,máy uốn tấm ss,máy cán thủy lực 3 cuộn |
||

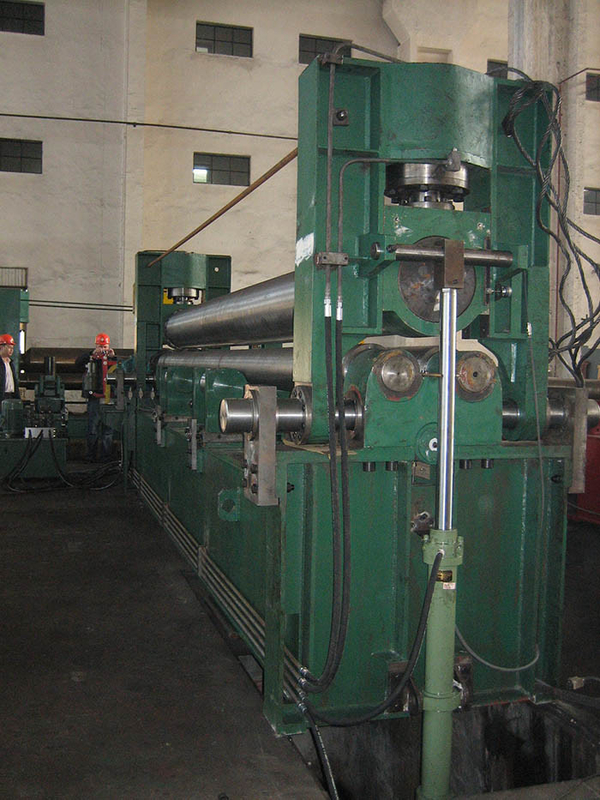

Máy cán tấm dòng W11SNC Máy cán tấm thép không gỉ Máy uốn 3 con lăn
Mô tả của máy cán tấm này,
Thiết bị này, sử dụng nguyên lý ba điểm xác định một vòng tròn, là thiết bị chuyên dụng để cán các tấm kim loại thành các chi tiết gia công hình vòng cung và hình trụ.
1. Lái xe trên và dưới, nó có thể kết thúc quá trình uốn trước và cán tấm kim loại mà không cần quay đầu.
2. Con lăn trên là con lăn hình trống, nó có thể di chuyển lên / xuống và trái / phải, có thiết bị hỗ trợ con lăn có thể điều chỉnh dưới con lăn dưới, đảm bảo độ chính xác của sản phẩm.
3. Xi lanh dầu ép được đặt ở vị trí trên cùng mà không cần thanh ép xuống, có thể tiết kiệm năng lượng tiêu thụ.
4. Vật liệu của con lăn trên và dưới là 42 CrMo, các con lăn được rèn rắn với hiệu suất cơ học toàn diện tốt, độ bền lõi tốt và độ cứng bề mặt cao, phù hợp cho công việc tải nặng với tuổi thọ dài.
5. Máy này có bàn thao tác độc lập giúp công nhân thao tác thuận tiện và thiết bị kết nối an toàn, đảm bảo an toàn.
6. Tiết kiệm và áp dụng, hiệu quả về chi phí, thích hợp cho hệ thống cán tấm dày và trung bình.
Các bộ phận chính của Máy cán vạn năng trên,
Các đặc điểm chính
Các thông số kỹ thuật,
| Chiều rộng tối đa của bảng cuộn | W11S-12x6000 |
| Chiều dài của cuộn làm việc | 6000mm |
| Độ dày tối đa của tấm |
12mm (Giới hạn năng suất của tấm thép 245Mpa) 10mm (tấm SS) |
| Tối đaĐộ dày của uốn trước |
10mm (Giới hạn năng suất của tấm thép 245Mpa) 8mm (tấm SS) |
| Đường kính con lăn trên | Φ480mm |
| đường kính con lăn thấp hơn | Φ210mm |
| Khoảng cách giữa hai con lăn dưới | 360mm |
| Tốc độ lái xe | 3,5m / phút |
| Động cơ chính | 30KW |
| Động cơ thủy lực | 11KW |
| Chuyển động cơ | 4KW |
| Kích thước | 8850 * 1650 * 2450mm |
| Cân nặng | 26500kg |
| PLC | Omron |
| Hệ thống thủy lực | Yuken, Nhật Bản |
| Phần tử điện | Siemens, tiếng Đức |
Thông số kỹ thuật của Dòng W11SNC,
|
Specif ication |
Trên cuộn dễ dàng đặt trước Chắc chắn |
Max imum t độ cao |
Bo ard incr xoa dịu m) |
Các cuộn dia Mét m) |
Un der các cuộn dia Mét m) |
Khoảng cách trung tâm (Mm) |
Động cơ (kw) | |||
|
Kết thúc như vậy ng m) |
Ce ntral m) |
Dri ving |
Sử dụng dầu |
Mo sử dụng mật |
||||||
| W11S -15 * 2000 | 75 | 12 | 15 | 2000 | 255 | 150 | 245 | 7,5 | 4 | 1.1 |
| W11S -14 * 2500 | 75 | 10 | 14 | 2500 | 270 | 150 | 245 | 7,5 | 4 | 1.1 |
| W11S -1913 * 3000 | 75 | 9 | 13 | 3000 | 290 | 150 | 245 | 7,5 | 4 | 1.1 |
| W11S -17 * 2500 | 100 | 13 | 17 | 2500 | 300 | 165 | 270 | 15 | 5.5 | 1,5 |
| W11S -15 * 3000 | 100 | 11 | 15 | 3000 | 325 | 165 | 270 | 15 | 5.5 | 1,5 |
| W11S -20 * 2500 | 130 | 16 | 20 | 2500 | 330 | 180 | 300 | 15 | 5.5 | 2,2 |
| W11S -18 * 3000 | 130 | 14 | 18 | 3000 | 350 | 180 | 300 | 15 | 5.5 | 2,2 |
| W11S -22 * 2500 | 160 | 18 | 22 | 2500 | 360 | 200 | 330 | 18,5 | 7,5 | 2,2 |
| W11S -20 * 3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18,5 | 7,5 | 2,2 | |
| W11S -18 * 3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18,5 | 7,5 | 2,2 | |
| W11S -24 * 2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7,5 | 4 | |
| W11S -22 * 3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7,5 | 4 | |
| W11S -20 * 3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7,5 | 4 | |
| W11S -30 * 2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
| W11S -27 * 3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
| W11S -25 * 3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 | |
| W11S -20 * 3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18,5 | 7,5 | 2,2 | |
| W11S -18 * 3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18,5 | 7,5 | 2,2 | |
| W11S -24 * 2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7,5 | 4 | |
| W11S -22 * 3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7,5 | 4 | |
| W11S -20 * 3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7,5 | 4 | |
| W11S -30 * 2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 | |
| W11S -27 * 3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 | |
| W11S -25 * 3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 | |
| W11S -33 * 2500 | 270 | 28 | 33 | 2500 | 430 | 250 | 400 | 30 | 11 | 4 | |
| W11S -30 * 3000 | 270 | 25 | 30 | 3000 | 450 | 250 | 400 | 30 | 11 | 4 | |
| W11S -28 * 3500 | 270 | 23 | 28 | 3500 | 470 | 250 | 400 | 30 | 11 | 4 | |
| W11S -25 * 4000 | 270 | 20 | 25 | 4000 | 490 | 250 | 400 | 30 | 11 | 4 | |
| W11S -36 * 2500 | 320 | 30 | 36 | 2500 | 460 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -32 * 3000 | 320 | 28 | 32 | 3000 | 480 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -28 * 3500 | 320 | 25 | 28 | 3500 | 500 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -26 * 4000 | 320 | 22 | 26 | 4000 | 520 | 260 | 420 | 37 | 15 | 5.5 | |
| W11S -40 * 2500 | 380 | 35 | 39 | 2500 | 500 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -35 * 3000 | 380 | 32 | 35 | 3000 | 510 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -32 * 3500 | 380 | 28 | 32 | 3500 | 530 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -30 * 4000 | 380 | 25 | 30 | 4000 | 550 | 275 | 460 | 45 | 22 | 5.5 | |
| W11S -43 * 2500 | 430 | 40 | 43 | 2500 | 520 | 290 | 500 | 55 | 22 | 7,5 | |
| W11S -38 * 3000 | 430 | 35 | 38 | 3000 | 540 | 290 | 500 | 55 | 22 | 7,5 | |
| W11S -36 * 3500 | 430 | 30 | 36 | 3500 | 560 | 290 | 500 | 55 | 22 | 7,5 | |
| W11S -32 * 4000 | 430 | 28 | 32 | 4000 | 580 | 290 | 500 | 55 | 22 | 7,5 | |
