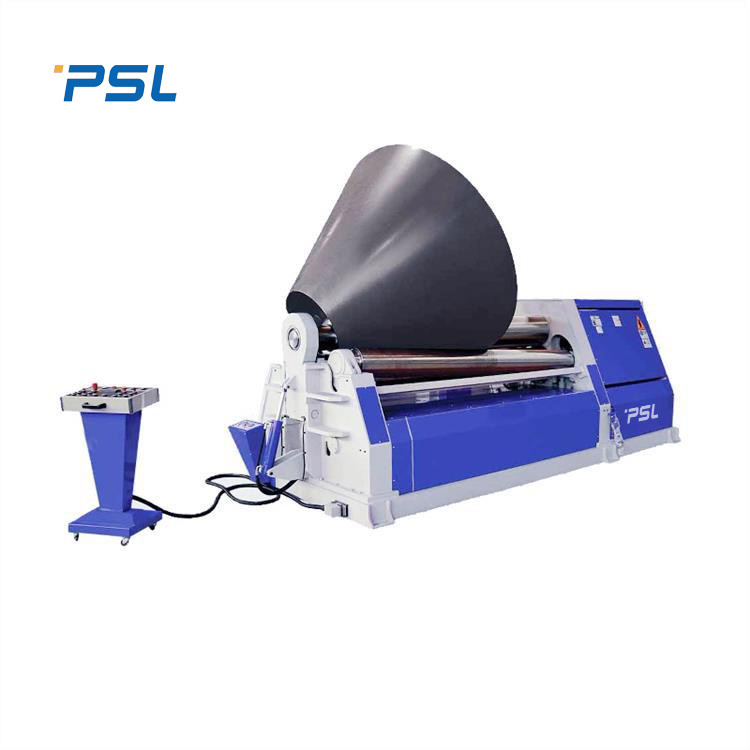

Máy cán CNC hình nón Máy uốn tấm 4 con lăn Kim loại thép không gỉ

Cone CNC Rolling Machine 4 Roller Plate Bending Machine Stainless Steel Metal
Cone CNC Rolling Machine 4 Roller Plate Bending Machine Stainless Steel Metal
video play

Hình ảnh lớn :  Máy cán CNC hình nón Máy uốn tấm 4 con lăn Kim loại thép không gỉ

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: PSL
Số mô hình: W12-20x2000
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiable
chi tiết đóng gói: Khỏa thân trong container, vận chuyển đường biển
Thời gian giao hàng: 45-60 NGÀY
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 20-30 Bộ mỗi tháng
Chi tiết sản phẩm
Tên: Máy uốn tấm thủy lực CNC 4 con lăn Loại máy: Máy uốn 4 con lăn, W12-20x2000
Tình trạng: Mới mẻ Đăng kí: Tấm kim loại dày, Uốn tấm SS, Cán tấm thép cacbon, Làm ống / ống dẫn dầu,
Vật liệu / kim loại được xử lý: Thép cacbon, SS, thép hợp kim Nguyên liệu thô: Tấm / Cán tấm, Kim loại thép / Tấm / Hồ sơ
Tự động hóa: Tự động Phương pháp điều khiển: CNC hoàn toàn tự động, ĐIỆN THỦY LỰC
Kiểm soát hệ thống: Điều khiển PLC Omron hoặc Siemens, màn hình cảm ứng Chức năng cuộn: với uốn / cán trước, cán không đối xứng
Max. Tối đa Central bending thickness Độ dày uốn trung tâm: Tấm thép carbon 20mm, tấm SS 16mm Tối đa Độ dày uốn trước: Tấm thép carbon 16mm, tấm SS 12mm
chiều dài lăn: 0-2000mm Tốc độ làm việc: 1,5-6m / phút
hệ thống thủy lực: Nhóm van Yuken hoặc Rexroth Ổ lăn: Động cơ thủy
Hàng con lăn dự phòng: Nâng / hạ thủy lực Động cơ chính: 11kw
Trọng lượng: 11500kg Kích thước: 8600x2060x1850mm
Vôn: 220V / 380V / 415V / 440V / 50HZ / 60ZH, tùy chỉnh Màu sắc: Màu xanh lá cây / OEM, Tùy chỉnh
Dịch vụ sau bán hàng được cung cấp: Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài, Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến Sự bảo đảm: 1 năm
Điểm nổi bật:

máy cán tấm hình nón PSL

,

4 máy uốn con lăn

,

4 con lăn tấm cuộn PSL

Máy cán nón CNC 4 tấm con lăn Máy uốn kim loại bằng thép không gỉ





Đặc điểm chính:


Máy uốn tấm CNC bốn con lăn có chức năng uốn trước phần cuối của tấm.Máy có bốn cuộn làm việc.Các trục cán là một trong những thành phần quan trọng nhất của máy uốn tấm 4 trục.

Các cuộn Vật liệu: thép hợp kim 42CrMo, xử lý tôi và tôi luyện làm cho cường độ cuộn đạt HB241-260, tính chất cơ học toàn diện, độ bền cao, chống mài mòn mạnh, thích hợp cho công việc tải trọng cao, tuổi thọ lâu dài.



Dịch chuyển nâng được điều khiển bằng cảm biến và PLC, tự động san bằng và hiển thị trên màn hình.



Máy cán tấm 4 con lănlà với các loại rộng rãi được chào đón bởi khách hàng.Với trình độ kỹ thuật cao, đầy đủ các chức năng, độ chính xác cao và vận hành thuận tiện, máy uốn tấm 4 cuộn là một mô hình lý tưởng để cánphôi tròn, vòng cung, hình nón và hình dạng đặc biệt.





Nét đặc trưng riêng,



- Có thể hoàn thành việc uốn và tạo hình trước của phần cuối của tấm mà không cần quay sau khi tấm thép được tải.



- Ổ lăn hình cầu rất bền được sử dụng trên mỗi ổ lăn của máy uốn 4 cuộn.



- Sản phẩm Yuken hoặc Rexroth được sử dụng cho các nhóm van chính trong hệ thống thủy lực.Van chặn là một kênh dẫn dòng đúc, dòng tràn lớn, điện trở thấp, tổn thất áp suất thấp và sinh nhiệt thấp, giúp cho hiệu suất của máy uốn 4 cuộn đáng tin cậy hơn.



- Hệ thống thủy lực của máy uốn tấm 4 trục đảm bảo độ sạch của hệ thống với bộ lọc dầu hút và hồi dầu.Một bộ lọc không khí đảm bảo sự thở bình thường của bình nhiên liệu và sự bay hơi của nước.Cũng được trang bị một thiết bị tiếp nhiên liệu tập trung.



- Khung xới được trang bị một xylanh, đầu xới có thể nghiêng và thẳng đứng, thuận tiện cho việc lấy phôi.Việc tiện và đặt lại thân ổ trục quay được trang bị một thiết bị khóa liên động.Chuyển động có thể được tiếp tục sau khi thân ổ trục được đặt lại, đóng vai trò bảo vệ an toàn.



- Đuôi cuộn trên được trang bị thiết bị cân bằng, giúp cân bằng cuộn trên trong khi thân ổ lăn bị lật.Cuộn trên ở trạng thái cân bằng nhờ cơ cấu cân bằng khi vật liệu được lật ngược để có thể dễ dàng lấy phôi hình trụ ra ngoài.



- Máy uốn 4 cuộn sử dụng đế liền, có độ cứng vững, dễ vận thăng và lắp đặt.Khung và đế được hàn và xử lý bằng phương pháp xử lý lão hóa ủ giúp loại bỏ ứng suất bên trong và cải thiện độ chính xác của máy uốn.Toàn bộ cấu trúc của máy uốn 4 cuộn được bao gồm các khối xây dựng.




 Cấu trúc chính của máy:



Máy này là máy uốn tấm bốn con lăn, cấu tạo của nó như hình vẽ 1,



con lăn trên như con lăn chủ động, con lăn xuống và con lăn bên như con lăn dẫn động;



con lăn trên được cố định, con lăn xuống làm chuyển động lên và xuống;



con lăn trên là sáng kiến ​​cơ học, trong khi con lăn xuống và con lăn bên được dẫn động bởi ma sát từ tấm và con lăn.



Con lăn xuống và con lăn hai bên được dẫn động bằng thùng dầu thủy lực để thực hiện chuyển động nâng hạ.



Việc lật và đặt lại ổ trục thông hơi của con lăn trên cũng được dẫn động bởi thùng dầu thủy lực.Ổ trục và thùng dầu được lắp ở bên trái và bên phải của khung máy.



Khung máy bên trái và bên phải là các bộ phận chính của toàn bộ máy, được hàn hoàn toàn bằng thép, được lắp đặt trên cơ sở hàn và tất cả các hoạt động được hoàn thành trên bàn điều khiển.






Máy cán CNC hình nón Máy uốn tấm 4 con lăn Kim loại thép không gỉ 0

Ưu điểm của Máy uốn tấm 4 cuộn,



Chuyển dịch nâng của con lăn dưới và con lăn bên của máy được điều khiển bằng PLC, tự động san phẳng, hiển thị kỹ thuật số trên màn hình, độ chính xác đồng bộ ± 0,2mm.



Con lăn dưới và con lăn bên của máy uốn 4 cuộn có thể nghiêng ở một đầu.



Máy cán uốn tấm được trang bị bàn vận hành có thể di chuyển được, người vận hành sử dụng thuận tiện hơn.Màn hình cảm ứng hiển thị bốn vị trí cuộn công việc và giúp người vận hành rõ ràng trong nháy mắt.



Hệ thống ontrol sử dụng bộ điều khiển lập trình PLC của một công ty nổi tiếng quốc tế.Hệ thống có cài đặt thông số, chỉnh sửa dữ liệu, cảnh báo tốt, bộ nhớ tắt nguồn, giao diện người-máy, hiển thị trạng thái, tính toán thời gian thực, lưu trữ tệp, chế độ gỡ lỗi, chế độ thủ công, chế độ điều khiển chương trình, chỉnh sửa tệp, tự chẩn đoán lỗi , phán đoán thông minh về các lỗi vận hành và các chức năng bảo vệ khác;Ngoài ra còn có ưu điểm là khả năng chống nhiễu mạnh mẽ.



Các cảm biến có độ chính xác cao được sử dụng cho các cảm biến nâng và dịch chuyển của các con lăn bên dưới và bên của máy, đảm bảo độ chính xác của vị trí và nhận ra giám sát vị trí của mỗi con lăn.







Thông số kỹ thuật chính,



×




Loại hình

Độ dày

(mm)

Độ dày trước khi uốn (mm)

Độ dài của

Con lăn (mm)

Đĩa ăn

sức mạnh năng suất

(Mpa)

Dia.của cuộn trên (mm)

Dia.cuộn dưới

(mm)

Dia.của cuộn bên (mm) Công suất của động cơ (KW)
W12-4 × 2000 4 3.5 2050 245 160 140 120 3
W12-6 × 2000 6 5 2050 245 190 170 150 4
W12-8 × 2000 số 8 6,5 2050 245 210 190 170 5.5
W12-10 × 2000 10 số 8 2050 245 230 210 190 7,5
W12-12 × 2000 12 10 2050 245 270 250 210 11
W12-16 × 2000 16 13 2050 245 300 270 220 11
W12-20 × 2000 20 16 2050 245 330 300 240 11
W12-25 × 2000 25 20 2050 245 360 330 250 15
W12-30 × 2000 30 25 2050 245 390 360 300 18,5
W12-35 × 2000 35 28 2050 245 430 390 330 22
W12-40 × 2000 40 32 2050 245 460 420 360 30
W12-45 × 2000 45 36 2050 245 510 460 390 37
W12-50 × 2000 50 40 2050 245 550 510 420 45
W12-4 × 2000 4 3.5 2550 245 190 170 150 4
W12-6 × 2500 6 5 2550 245 210 190 170 5.5
W12-8 × 2500 số 8 6,5 2550 245 230 210 190 7,5
W12-10 × 2500 10 số 8 2550 245 270 250 210 11
W12-12 × 2500 12 10 2550 245 300 270 220 11
W12-16 × 2500 16 13 2550 245 330 300 240 11
W12-20 × 2500 20 16 2550 245 360 330 250 15
W12-25 × 2500 25 20 2550 245 390 360 300 18,5
W12-30 × 2500 30 25 2550 245 430 390 330 22
W12-35 × 2500 35 28 2550 245 460 420 360 30
W12-40 × 2500 40 32 2550 245 510 460 390 37
W12-45 × 2500 45 36 2550 245 550 510 420 45
W12-4 × 3000 4 3.5 3100 245 210 190 170 5.5
W12-6 × 3000 6 5 3100 245 230 210 190 7,5
W12-8 × 3000 số 8 6,5 3100 245 270 250 210 11
W12-10 × 3000 10 số 8 3100 245 300 270 220 11
W12-12 × 3000 12 10 3100 245 330 300 240 11
W12-16 × 3000 16 13 3100 245 360 330 250 15
W12-20 × 3000 20 16 3100 245 390 360 300 18,5
W12-25 × 3000 25 20 3100 245 430 390 330 22
W12-30 × 3000 30 25 3100 245 460 420 360 30
W12-35 × 3000 35 28 3100 245 510 460 390 37
W12-40 × 3000 40 32 3100 245 550 510 420 45
W12-50 × 3000 50 40 3100 245 610 560 480 55
W12-60 × 3000 60 48 3100
