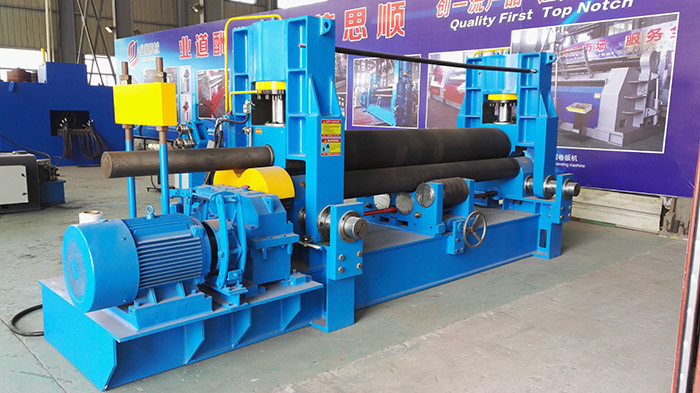

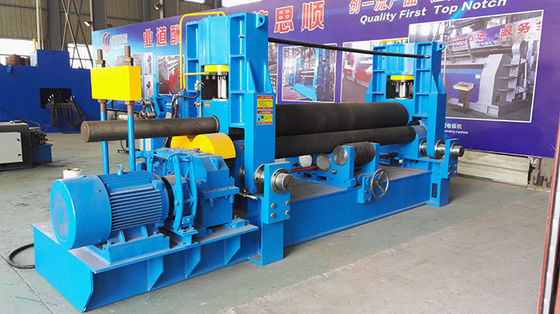

Máy cán kim loại tấm CNC thủy lực 3 con lăn Con lăn trên Phổ quát

Con lăn trên Máy cán kim loại 3 con lăn thủy lực đa năng CNC

Mô tả của máy cán tấm này,

Máy là một loại máy cán tấm 3 con lăn thủy lực, dùng để cán tấm thành hình tròn.

Để uốn cong trước mặc dù chuyển động ngang của con lăn trên;

Có sự dịch chuyển tương đối so với các con lăn bên dưới.Động cơ và bộ giảm tốc dẫn động hai con lăn dưới khi làm tròn.Do độ cao của các con lăn dưới là không đổi, vì vậy rất thuận tiện cho việc cấp liệu và vận hành.

Giá lật được thiết kế kiểu thủy lực.

Cấu trúc và các bộ phận chính,

Thiết bị này bao gồm khung làm việc, thiết bị cuộn trên, thiết bị truyền động chính, thiết bị cuộn xuống, thiết bị cuộn bên, thiết bị lật, hệ thống thủy lực (bộ phận), hệ thống điện (bộ phận) và thiết bị bôi trơn.

Thiết bị cuộn trên:
Bánh răng con lăn đi lên truyền động từ bánh răng chính để quay, các đầu của gối đỡ ổ trục SP-1, mặt truyền động thông qua chìa khóa phẳng, ra khỏi bánh răng truyền động chính và kết nối thiết bị để truyền mô-men xoắn, đầu phía có bảo vệ bằng thép .Vật liệu của con lăn lên là 42CrMo, nhiệt cứng là HB220-300.

thiết bị ổ đĩa chính:
Bằng động cơ Thủy lực, ba bánh giảm tốc độ, truyền mômen xoắn tới trục lăn.Thiết bị này bao gồm động cơ và hộp giảm tốc.Cung cấp điện theo yêu cầu của khách hàng

Thiết bị con lăn xuống:
Các gối đỡ con lăn xuống dưới ổ trục, các vỏ ổ trục ở hai bên giá lắp bên trong đường ray, phía dưới của piston và xylanh nối với nhau.Vòng bi trong chất lỏng dưới áp suất có thể lên xuống dọc theo đường ray, tùy theo kích thước của thanh đẩy, tấm thép chịu lực kẹp con lăn yêu cầu của van điều khiển áp suất hệ thống thủy lực được điều chỉnh.Việc bổ sung các con lăn bên dưới có thể điều chỉnh cuộn, cải thiện độ chính xác của sản phẩm dưới cùng một vật liệu như thép hợp kim chất lượng cuộn 45 #, xử lý nhiệt độ cứng là HB220-300

Thiết bị con lăn bên:
Mặt bên của ổ lăn trong bệ ổ trục hướng tâm, ổ trục ở hai bên giá lắp bên trong rãnh, phía dưới của piston và xylanh dầu nối với nhau.Mang trong chất lỏng dưới áp suất, có thể nghiêng lên và xuống dọc theo đường ray, kích thước của thanh piston của lực đẩy theo nhu cầu của tấm thép bằng van điều khiển áp suất hệ thống thủy lực được điều chỉnh.Thép hợp kim chất lượng cuộn bên, nhiệt luyện cứng là HB220-280.

Lật thiết bị:
Lật thiết bị qua xi lanh dầu, bản lề bị rách và lái bị lật trên máy bay ổ lăn bị lật để lấy sản phẩm ra.

Thông số kỹ thuật,

Các thành phần bị loại bỏ:
1. Nguồn điện chính: Siemens Electrical
2. Phần tử điện tử chính: Siemens Đức hoặc Schneider Pháp;
3. Axletree: Vòng bi hai hàng tự căn chỉnh
4. Động cơ chính: Siemens sản xuất tại Trung Quốc
5. Bộ điều khiển logic lập trình PLC: OMRON, Nhật Bản
6. Van thủy lực: YUKEN, Đài Loan
7. Bơm bánh răng: sản xuất tại Trung Quốc TaiWan;
8. Con lăn làm việc: Vật liệu của con lăn làm việc bằng thép hợp kim 42CrMo.
9. Hệ thống hiển thị kỹ thuật số:Đồng bằngMàn hình cảm ứng

10 Đầu dò: OMRON, Sản xuất tại Nhật Bản
11. Hệ thống bôi trơn tự động: liên doanh Trung-Nhật, có báo động khối

Các đặc điểm chính

• Máy bay uốn cong đặc biệt, điều khiển số.
• HMI (giao diện người máy), hoạt động thông minh.
• Tự bù, vận hành đơn lẻ, hiệu quả cao, an toàn và tiện lợi.
• Nhiều mô hình để lựa chọn, mô hình điều khiển số kinh tế, điều khiển số máy tính TC.
• Với chức năng cuốn côn.

Thông số kỹ thuật của Dòng W11S,
