Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tình trạng: | Mới mẻ | Tên: | Máy cán thủy lực CNC tấm dài |
|---|---|---|---|
| Loại máy: | Máy cán tấm dài, W11NC-8x8000 | Loại hình: | W11NC-8x8000 |
| Nguyên liệu thô: | Tấm / Cán tấm, Kim loại thép / Tấm / Hồ sơ | Đăng kí: | Tấm kim loại dày, Uốn tấm SS, Cán tấm thép cacbon, Làm ống / ống dẫn dầu, |
| Vật liệu / kim loại được xử lý: | Thép cacbon, SS, thép hợp kim | Tự động hóa: | Tự động, Thủ công |
| Phương pháp điều khiển: | Tự động CNC, ĐIỆN THỦY LỰC | Kiểm soát hệ thống: | Điều khiển PLC Omron hoặc Siemens, màn hình cảm ứng |
| Chức năng cuộn: | với uốn / cán trước, cán đối xứng | Max. Tối đa Central bending thickness Độ dày uốn trung tâm: | Tấm thép carbon 8mm, |
| Tối đa Độ dày uốn trước: | Tấm thép carbon 6mm, | chiều dài lăn: | 0-8000mm |
| Hàng con lăn dự phòng: | Hỗ trợ thủy lực | hệ thống thủy lực: | Nhóm van Yuken, Rexroth |
| Động cơ chính: | 15kw | Trọng lượng: | 35000kg |
| Kích thước: | 11500x2360x2200mm | Vôn: | 220V / 380V / 415V / 440V / tùy chỉnh |
| Màu sắc: | Màu xanh lá cây / OEM, Tùy chỉnh | Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài, Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến |
| Sự bảo đảm: | 1 năm | ||
| Điểm nổi bật: | máy cán tấm bằng tay PSL,máy cán thép tấm thủy lực PSL,máy uốn tấm thủy lực PSL |
||

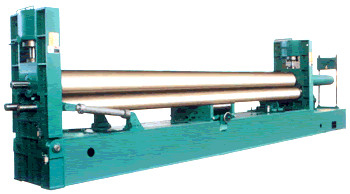

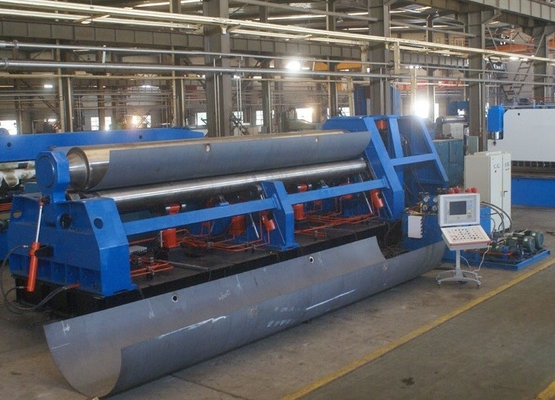

Máy cán tấm thủy lực CNC Chế tạo thùng dầu
Các con lăn trên của máy có thể được di chuyển theo chiều dọc và chiều ngang.
Bộ phận nâng hạ thẳng đứng là bộ truyền động thủy lực.Xylanh tác dụng lên cần piston để có được chuyển động theo phương ngang.
Mô-men xoắn được truyền qua hộp thanh tuabin, cuộn tuabin và cơ cấu đai ốc để dẫn động con lăn trênchuyển động ngang,
Con lăn dưới chỉ quay để cung cấp mô-men xoắn cho máy uốn thủy lực, con lăn dưới được trang bị con lăn chạy không tải có thể điều chỉnh được.
Con lăn trên có dạng hình trống giúp cải thiện độ thẳng của sản phẩm.Nó phù hợp cho việc lăn các xe tăng có hình dạng mặt cắt khác nhau của rơ moóc.
- Tự động bù lệch hướng:
Khi máy uốn cuộn thủy lực hoạt động, biến dạng của trục lăn dưới và chùm tia có thể được phát hiện bởi cảm biến dịch chuyển laser trên hệ quy chiếu và đưa trở lại hệ thống điều khiển điện tử.Hệ thống điều khiển điện tử điều khiển thiết bị bù giữa dầm và trục làm việc.Bồi thường trực tuyến cho biến dạng cuộn gia công, để phôi bị giữ có thể đạt được độ thẳng hoàn hảo trong phạm vi chiều dài đầy đủ.
- Hệ thống chống rung cuộn trên:
Vì bề mặt cuộn làm việc của máy uốn thủy lực này dài từ 12m-22m, nó sẽ bị biến dạng do không đủ độ cứng và nảy và rung trong quá trình lên xuống nhanh chóng.Để giải quyết vấn đề rung động con lăn trên, chúng tôi đã thiết kế một hệ thống chống rung con lăn trên độc đáo.
- Thiết kế hiệu quả cao và tiêu thụ năng lượng thấp:
Để giảm tiêu thụ năng lượng, khung hình cửa của thiết bị được sử dụng như một bộ phận chịu lực, và một thùng nhiên liệu tích hợp được thiết kế trên đỉnh của xi lanh dầu khung.Một ưu điểm khác của việc đặt bình xăng trên đỉnh xylanh là có thể dựa vào trọng lượng của dầm ngang và con lăn phía trên hạ xuống để mở van nạp nhằm đạt được khả năng nạp đầy nhanh chóng.Tốc độ giảm dần đạt tới 3000mm / phút, giúp cải thiện hiệu quả của thiết bị và giảm tiêu thụ năng lượng của hệ thống thủy lực.
- Một máy với nhiều chức năng:
hai con lăn dưới củathiết bị chế tạo kim loạiđược kết nối trực tiếp với hệ thống truyền động, và con lăn dưới có thể được điều khiển để cuộn liên tục tấm thép theo hình vòng cung, hình nón hoặc các bề mặt cong bên trong khác: rãnh thân tàu có thể được gấp lại sau khi được trang bị khuôn.Tấm định hình và tấm hình IV hoặc tấm thép san phẳng.
1. Kiểm tra xemmáy uốn thép tấmvà các vít kết nối bị lỏng và bình thường.
2. Khi vận hành, nhặt kịp thời các vật liệu rơi rớt tại mối nối lò của máy uốn ba con lăn.
3. Kiểm tra xem máy uốn thủy lực cho bồn chứa có bị lệch hay không và mối nối có còn nguyên vẹn hay không.Điều chỉnh và sửa chữa kịp thời.
4. Ban đêm đám cháy vẫn chưa được dập tắt hoàn toàn nên cần có người túc trực để ngăn lửa cháy làm hư hỏng thiết bị.
5. Thợ cơ khí nên bổ sung bơ, dầu cho từng bộ phận kịp thời, kiểm tra máy uốn thủy lực cho bồn có chuyển động bất thường đúng lúc không, xử lý kịp thời, kiểm tra xem thiếu từng bộ phận, kịp thời bổ sung.
Ưu điểm của máy cán tấm cho bể,
Con lăn sử dụng con lăn chịu lực rắn có độ bền cao và tuổi thọ cao với tuổi thọ dài và biến dạng nhỏ.
Bánh răng truyền động được làm bằng thép cacbon cao rèn có độ cứng cao và khả năng chống mài mòn mạnh.
Toàn bộ máy uốn thủy lực sử dụng hàn thép tấm nguyên khối, dày và đẹp, và có độ ổn định tốt.
Bảo vệ quá tải, ba bộ đầu ra kỹ thuật số, hiển thị trực quan vị trí của cuộn công việc.
Hoạt động đơn giản, giao diện điều khiển di động độc lập, một người có thể làm việc độc lập, hiệu quả cao.
Thông số kỹ thuật chính,
| Modle | độ dày cán (mm) |
Chiều rộng tấm (mm) |
Đường kính của con lăn trên (mm) | Công suất động cơ chính (kw) |
| W11NC-5 × 7000 | 5 | 7000 | 440 | 11 |
| W11NC-6 × 9500 | 6 | 9500 | 500 | 15 |
| W11NC-8 × 6000 | số 8 | 6000 | 420 | 15 |
| W11NC-8 × 7000 | số 8 | 7000 | 450 | 15 |
| W11NC-8 × 8000 | số 8 | 8000 | 470 | 15 |
| W11NC-8 × 9500 | số 8 | 9500 | 510 | 15 |
| W11NC-10 × 6000 | 10 | 6000 | 440 | 15 |
| W11NC-10 × 9000 | 10 | 9000 | 470 | 15 |
| W11NC-12 × 6000 | 12 | 6000 | 460 | 15 |
| W11NC-12 × 9000 | 12 | 9000 | 530 | 22 |
| W11NC-16 × 6000 | 16 | 6000 | 500 | 22 |
