Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tình trạng: | Mới mẻ | Tên: | Máy uốn tấm 4 con lăn thủy lực CNC |
|---|---|---|---|
| Loại máy: | Máy uốn 4 con lăn, W12-65x3000 | Vật liệu / kim loại được xử lý: | Thép carbon có độ dày lớn, SS, thép hợp kim |
| Đăng kí: | Tấm kim loại dày, Uốn tấm SS, Cán tấm thép cacbon, Làm ống / ống dẫn dầu, | Nguyên liệu thô: | Tấm / Cán tấm, Kim loại thép / Tấm / Hồ sơ |
| Tự động hóa: | Tự động | Phương pháp điều khiển: | CNC hoàn toàn tự động, ĐIỆN THỦY LỰC |
| Kiểm soát hệ thống: | Điều khiển PLC Omron hoặc Siemens, màn hình cảm ứng | Chức năng cuộn: | với uốn / cán trước, cán không đối xứng |
| Max. Tối đa Central bending thickness Độ dày uốn trung tâm: | Tấm thép carbon 65mm, tấm SS 55mm | Tối đa Độ dày uốn trước: | Tấm thép cacbon 55mm, tấm SS 45mm |
| chiều dài lăn: | 0-3000mm | Được tải đầy đủ với đường kính tối thiểu: | 2400mm |
| Tốc độ làm việc: | body{background-color:#FFFFFF} 非法阻断149 window.onload = function () { docu | hệ thống thủy lực: | Nhóm van Yuken hoặc Rexroth |
| Hàng con lăn dự phòng: | Nâng / hạ xi lanh thủy lực | Ổ lăn: | Con lăn trên và con lăn dưới đều là động cơ Hydro |
| Động cơ chính: | 110kw | Trọng lượng: | 17500kg |
| Kích thước: | 6600x4260x3850mm | Vôn: | 220V / 380V / 415V / 440V / 50HZ / 60ZH, tùy chỉnh |
| Màu sắc: | Xám trắng / OEM, Tùy chỉnh | Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài, Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến |
| Sự bảo đảm: | 1 năm | ||
| Điểm nổi bật: | Cone Square 4 Roll Plate Roller Bending,Cone Square 4 Roll Plate Roller 65x3000mm,máy thủy lực uốn tấm 65x3000mm |
||

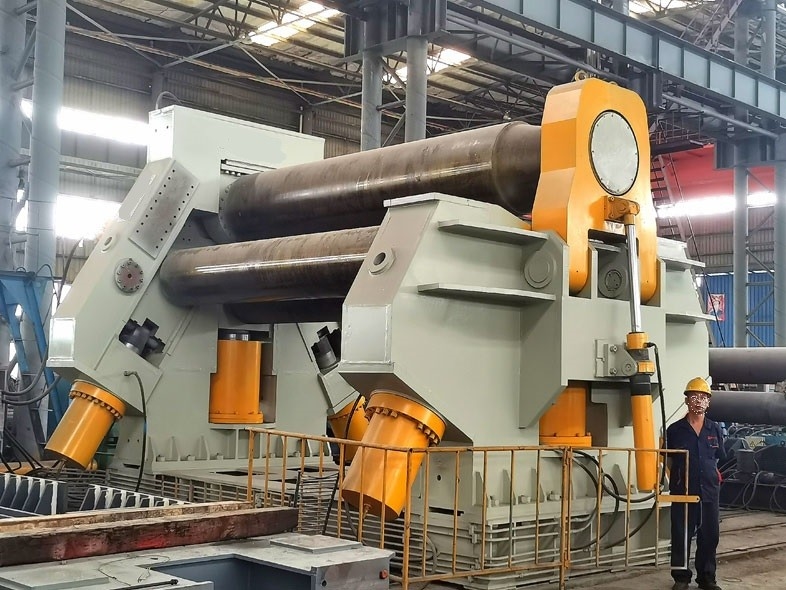

Hình nón tấm CNC 4 con lăn loại lớn 65x3000mm và máy uốn máy cán thủy lực vuông
Đây thuộc về máy cán tấm bốn cuộn, con lăn lên được cố định và nó là ổ đĩa chính, động cơ thủy lực được điều khiển bởi bánh răng truyền động tốc độ thay đổi lên và xuống bộ truyền động đai con lăn, để cung cấp mô-men xoắn cho tấm cuộn;dưới con lăn chuyển động theo phương thẳng đứng nhờ áp suất thủy lực tác dụng lên piston của xi lanh thủy lực thu được để kẹp tấm truyền động thủy lực;cuộn xuống của các mặt với con lăn bên và xi lanh dẫn động bằng dầu. Ưu điểm của máy là uốn tấm cuối (uốn trước) và cán có thể được tiến hành trên cùng một máy
Dịch chuyển nâng hạ được điều khiển bởi cảm biến và PLC, tự động cân bằng và hiển thị trên màn hình cảm ứng.
Máy cán tấm 4 con lănlà với các loại rộng rãi được chào đón bởi khách hàng.Với trình độ kỹ thuật cao, đầy đủ các chức năng, độ chính xác cao và vận hành thuận tiện, máy uốn tấm 4 cuộn là một mô hình lý tưởng để cánphôi tròn, vòng cung, hình nón và hình dạng đặc biệt.
Máy cán dòng W12 với bốn con lăn sử dụng hệ thống truyền động cơ khí quay con lăn trên, con lăn xuống và con lăn bên dẫn động thủy lực dao động, hệ thống vận hành điều khiển tập trung bằng điện.
Máy này có thể hoàn thành việc uốn trước và cán hình ống cho một lần nạp vật liệu, vật liệu có hình dạng vòng cung hoặc hình côn vừa phải có thể được uốn trước trên máy này với biên độ thẳng dư tối thiểu và hiệu quả công việc cao.
Nó cũng có thể thực hiện công việc tạo rãnh gần đúng cho tấm kim loại được xử lý.
Máy được trang bị hệ thống điều khiển CNC, nâng cao mức độ tự động hóa.
Nó được sử dụng rộng rãi trong dầu khí, nồi hơi hóa chất, đóng tàu, kết cấu kim loại và công nghiệp sản xuất cơ khí.
Cấu trúc chính của máy:
Thông số kỹ thuật chính,
| Sự chỉ rõ | Tối đa Độ dày cuộn dây (Mm) |
Tối đa Chiều rộng cuộn dây (Mm) |
Giới hạn sản lượng tấm (MPa) |
Vận tốc cuộn dây (M / phút) |
Được tải với đường kính cuộn dây tối thiểu (Mm) |
Đường kính cuộn (Mm) |
Dưới đường kính cuộn (Mm) |
Mặt bên của đường kính cuộn (Mm) |
Cuộn bên Hành trình tối đa (Mm) |
Cuộn bên Tốc độ điều chỉnh (M / phút) |
Động cơ chính Quyền lực (Kw) |
| W12-25 * 2000 | 25 | 2000 | 245 | 4 | 800 | 350 | 320 | 280 | 240 | 80 | 22 |
| W12-20 * 2500 | 20 | 2500 | 245 | 4 | 640 | 350 | 320 | 280 | 240 | 80 | 30 |
| W12-30 * 2000 | 30 | 2000 | 245 | 4 | 1000 | 400 | 360 | 300 | 240 | 80 | 37 |
| W12-25 * 2500 | 25 | 2500 | 245 | 4 | 800 | 400 | 360 | 300 | 240 | 80 | 37 |
| W12-35 * 2000 | 35 | 2000 | 245 | 4 | 1200 | 420 | 380 | 330 | 210 | 80 | 37 |
| W12-30 * 2500 | 30 | 2500 | 245 | 4 | 1000 | 400 | 360 | 320 | 230 | 80 | 37 |
| W12-40 * 2000 | 40 | 2000 | 245 | 4 | 1400 | 480 | 400 | 340 | 420 | 80 | 45 |
| W12-45 * 2000 | 45 | 2000 | 245 | 4 | 1600 | 500 | 450 | 400 | 380 | 80 | 45 |
| W12-35 * 2500 | 35 | 2500 | 245 | 4 | 1200 | 480 | 400 | 340 | 420 | 80 | 45 |
| W12-40 * 2500 | 40 | 2500 | 245 | 4 | 1400 | 500 | 450 | 400 | 380 | 80 | 45 |
| W12-45 * 2500 | 45 | 2500 | 245 | 4 | 1600 | 530 | 480 | 420 | 450 | 80 | 63 |
| W12-35 * 3000 | 35 | 3000 | 245 | 4 | 1200 | 500 | 450 | 400 | 380 | 80 | 45 |
| W12-45 * 3000 | 45 | 3000 | 245 | 4 | 1600 | 560 | 500 | 450 | 450 | 80 | 63 |
| W12-55 * 2500 | 55 | 2500 | 245 | 4 | 2000 | 600 | 550 | 480 | 500 | 78 | 75 |
| W12-55 * 3000 | 55 | 3000 | 245 | 4 | 2000 | 620 | 560 | 490 | 500 | 78 | 75 |
| W12-65 * 3000 | 65 | 3000 | 245 | 4 | 2400 | 670 | 600 | 530 | 550 | 78 | 110 |
