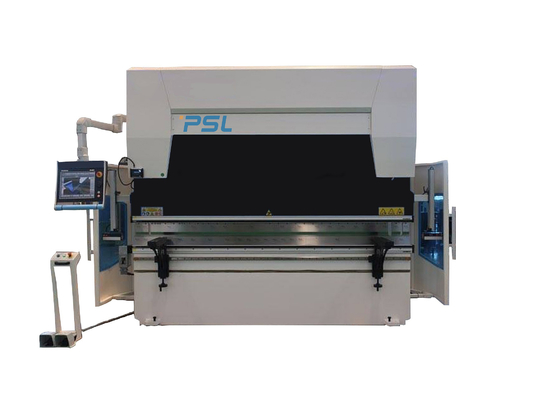

DELEM DA66T Da 65 Máy uốn khay cáp phanh thủy lực CNC 63 Tấn 2500mm

Tự động uốn tấm kim loại CNC Phanh điện thủy lực Động cơ chính Servo



Giới thiệu ứng dụng,

Phanh máy CNC này sử dụng các công cụ (công cụ tiêu chuẩn hoặc đặc biệt) để uốn tấm kim loại thành các phôi có hình dạng mặt cắt hình học khác nhau.

Nó là một máy tạo hình kim loại tấm được thiết kế để gia công kim loại tấm cán nguội.

Nó được sử dụng rộng rãi trong ngành công nghiệp uốn kim loại tấm, chẳng hạn như ô tô, sản xuất máy bay, công nghiệp nhẹ, đóng tàu, container, thang máy, phương tiện giao thông đường sắt và các ngành công nghiệp khác.

Máy uốn CNC này giúp bạn dễ dàng hơn trong quá trình uốn và cải thiện phần lớn hiệu quả uốn.





Principe và các tính năng của máy:



1, Cấu trúc của phanh báo chí:
1) Kết cấu thép hàn hoàn chỉnh;lNhà eft và bên phải, bàn làm việc và đế trụ được hàn thành toàn bộ khung.

2) Sau khi hàn, ứng suất bên trong được loại bỏ bằng cách tôi luyện, vì vậy toàn bộ thép rất cứng và ổn định tốt.
2) Phần mềm phân tích phần tử hữu hạn ANSYS để đảm bảo độ tin cậy của máy và độ chính xác.



2, Hệ thống thủy lực:
1) Hệ thống điều khiển tích hợp được nhập khẩu từRexroth Đức;
2) Giảm việc lắp đặt đường ống;
3) Đảm bảo sự ổn định làm việc và hình thức đẹp hơn.





3, Xi lanh dầu chính:
1) Chế độ điều khiển vòng kín: Van servo điện thủy lực của Đức và thước lưới nhập khẩu;

2)Tân sô caocông nghệ điều khiển thủy lực, nhanh hơn, hiệu quả hơn và chính xác hơn.
3) Hoàn toàn khác với máy uốn dừng cơ học truyền thống;
4) Độ chính xác cao của vị trí lướt và uốn cong;
5) Hoạt động chính xác và ổn định





4, Bảng bù đắp / trục cơ học



1) Cơ chế bù lệch cục bộ sử dụng cơ cấu bù bảng nhiễu cơ học.Bộ điều khiển CNC điều khiển tính toán tự động.

2) Mỗi ​​nhóm bao gồm một số nhóm mặt cong ba chiều có độ dốc khác nhau.Đường cong bù gần với đường cong biến dạng của tấm trượt, điều này giúp cải thiện đáng kể độ chính xác gia công của máy uốn.









5, Hệ thống đo trở lại:
1) Vít bi chất lượng cao và guider tuyến tính để đảm bảo độ chính xác dừng.
2) Chặn nhiều trục nhiều chức năng hơn có sẵn theo yêu cầu của khách hàng.

3)Tiêu chuẩn 2 bộ ngón tay gắn trong Linear guider được lắp đặt trên thanh đo lưng, đối với các sản phẩm có hình dạng phức tạp, hệ thống thước đo lưng 4 hoặc 5 ngón tay và khuôn tương ứng có sẵn cho bạn lựa chọn.





6, Thân hai bên:
1) Các tấm hình chữ C được lắp ở cả hai mặt;
2) Thước Grating có độ chính xác cao nằm trên các tấm hình chữ C;
3) Tránh ảnh hưởng đến độ chính xác uốn do sự biến dạng của thân máy trong quá trình uốn.



7, Bộ điều khiển CNC Dòng Delem:

1) Tất cả các hành động (chạy trục X, R) củanút chặn phía sau;

2) Hành trình của Ram (trục Y1, Y2)

3) Hệ thống thủy lực chảy và áp suất

4) Việc điều chỉnh bù lệch hướng

5)Khách hàng có thể chọn các biểu mẫu backgauge khác nhau

X + R;(DA53T, DA58T)

X + R + Z1 + Z2;(sử dụng DA-66T, DA-69T)

X + X (Đồng bằng) + R + Z1 + Z2;(sử dụng DA-66T, DA-69T)

X1 + X2 + R1 + R2 + Z1 + Z2.(sử dụng DA-66T, DA-69T).

 X1 + X2 + R1 + R2 + Z1 + Z2 + Z3 + Z4.(sử dụng DA-66T, DA-69T).







8, Thước cảm biến GIVI

1) Phanh báo chí CNC sử dụng điều khiển servo điện-thủy lực vòng kín hoàn toàn,

2) Tín hiệu vị trí Ram có thể được phản hồi đến hệ thống CNC bằng Thước cảm biến hai bên,

3) Sau đó, bộ điều khiển CNC DA58T điều chỉnh lượng dầu chảy bằng cách thay đổikích thước mởvan đồng bộ

, bằng cách điều khiển ram Y1, Y2 chạy trên cùng một mức, duy trì trạng thái song song của bàn làm việc.





9, Kẹp nhanh để sửa dụng cụ Top một cách nhanh chóng và dễ dàng







10. Công cụ Standard Top và Double V-Die (kiểu Amada) trên máy

Nguyên liệu: 42CrMo

   Một hoặc đôi V-die V8, V12, V16 (tùy chỉnh)

Quá trình dập tắt tổng thể, độ cứng cao và khả năng chống mài mòn tốt.









11, Đức BAUSER và Busak + Shamban Seals

Khả năng chống đùn mạnh để tạo khoảng trống

Con dấu sẽ không bị xoắn hoặc lật

Chống mài mòn tốt và lắp ráp dễ dàng

Chống rò rỉ tốt







12,Hệ thống điện đáng tin cậy

• Thành phần điện (Rơ le, Công tắc tơ) Pháp Schneider
• Tủ chống bụi cấp IP54 để đảm bảo hệ thống điện chất lượng cao
• Chức năng mở cửa và tắt nguồn
• Trình điều khiển động cơ servo Estun chất lượng cao sang các trục X, R, Z.
• Servo Động cơ chính để tiết kiệm năng lượng và chi phí điện năng.









Cấu hình cơ bản:





Không	Tên	Mô hình / Sản xuất
1	Hệ thống CNC	Bộ điều khiển Holland Delem DA53T, DA58T, DA66T ESA S630, S640, S650 CYBELEC CT8, CT12 LZ-1000
2	Điện tử	France Schneider Electrics
3	Đo lại	Vít bi + guider tuyến tính;2 bộ ngón tay di chuyển trên guider tuyến tính
4	Động cơ chính	Động cơ AC của Siemens
5	Động cơ Servo	Nam Kinh Estun
6	Trình điều khiển Servo	Nam Kinh Estun
7	Công tắc bàn đạp	KACON, Hàn Quốc
số 8	Vòng đệm	BAUSER và Busak + Shamban, Đức

9	Hệ thống thủy lực	Rexroth, Đức
10	Bơm dầu	Máy bơm bánh răng bên trong ALLEAD hiệu suất cao và tiếng ồn thấp của Đức Bơm dầu
11	Đầu nối ống dầu	Đức EMB
12	Công cụ hàng đầu và V-Die	Một bộ công cụ hàng đầu tiêu chuẩn và V Die
13	Đo lại	Trục vít me bi và ray dẫn hướng tuyến tính Hiwin Đài Loan
14	Xi lanh dầu	Taifeng Trung Quốc
15	Kẹp nhanh	Thương hiệu trung quốc
16	Bù lệch	Bảng bù đắp / vương miện cơ học

17	Thước lưới	Ý GIVI
18	Trục tiêu chuẩn	4 +1 (Y1, Y2, X, R, + V)
