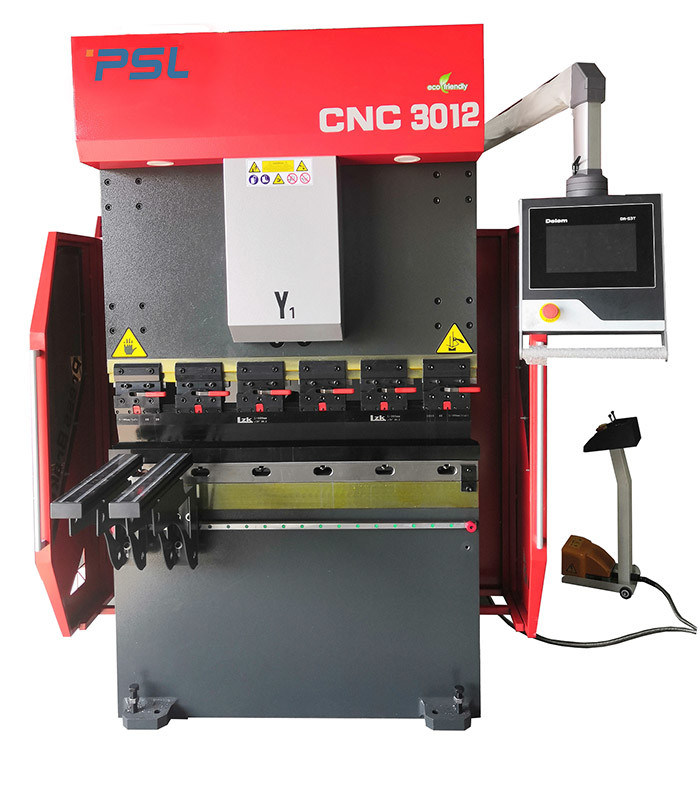

Máy uốn phanh đa trục 30 tấn CNC mini CNC điện thủy lực servo

Đa trục CNC Chế tạo tấm kim loại Phanh ép điện thủy lực



Principe và các tính năng của máy:



1, Cấu trúc của phanh báo chí:
1) Kết cấu thép hàn hoàn chỉnh;lNhà eft và bên phải, bàn làm việc và đế trụ được hàn thành toàn bộ khung.

2) Sau khi hàn, ứng suất bên trong được loại bỏ bằng cách tôi luyện, vì vậy toàn bộ thép rất cứng và ổn định tốt.
2) Phần mềm phân tích phần tử hữu hạn ANSYS để đảm bảo độ tin cậy của máy và độ chính xác.



2, Hệ thống thủy lực:
1) Hệ thống điều khiển tích hợp được nhập khẩu từRexroth Đức;
2) Giảm việc lắp đặt đường ống;
3) Đảm bảo sự ổn định làm việc và hình thức tốt hơn.



3, Xi lanh dầu chính:
1) Chế độ điều khiển vòng kín: Van servo điện thủy lực của Đức và thước lưới nhập khẩu;

2)Tân sô caocông nghệ điều khiển thủy lực, nhanh hơn, hiệu quả hơn và chính xác hơn.
3) Hoàn toàn khác với máy uốn dừng cơ học truyền thống;
4) Độ chính xác cao của vị trí lướt và uốn cong;
5) Hoạt động chính xác và ổn định



4, Máy đo lưng:
1) Vít bi chất lượng cao và guider tuyến tính để đảm bảo độ chính xác dừng.
2) Chặn đa trục nhiều chức năng hơn có sẵn theo yêu cầu của khách hàng.

3)2 bộ ngón tay tiêu chuẩn gắn trong Linear guider được lắp đặt trên thanh đo lưng, đối với các sản phẩm có hình dạng phức tạp, hệ thống thước đo lưng 4 hoặc 5 ngón tay và khuôn tương ứng có sẵn cho bạn lựa chọn.



5, Thân hai bên:
1) Các tấm hình chữ C được lắp ở cả hai mặt;
2) Thước Grating có độ chính xác cao nằm trên các tấm hình chữ C;
3) Tránh ảnh hưởng đến độ chính xác uốn do sự biến dạng của thân máy trong quá trình uốn.



6, Bộ điều khiển CNC:

1) Tất cả các hành động (chạy trục X, R, Z) củanút chặn phía saubằng hệ thống CNC;

2) Hành trình của Ram được điều khiển bằng hệ thống CNC

3) Hệ thống thủy lực chảy và áp suất được điều khiển bởi hệ thống CNC

4) Việc điều chỉnh bù lệch được điều khiển bởi hệ thống CNC

5) Tất cả các hoạt động là thuận tiện và nhanh chóng.









Cấu hình cơ bản:





Không	Tên	Mô hình / Sản xuất
1	Hệ thống CNC	Bộ điều khiển Holland Delem DA53T, DA58T, DA66T ESA S630, S640, S650 CYBELEC CT8, CT12 LZ-1000
2	Điện tử	France Schneider Electrics
3	Đo lại	Vít bi + guider tuyến tính;2 bộ ngón tay di chuyển trên guider tuyến tính
4	Động cơ chính	Động cơ AC của Siemens
5	Động cơ Servo	Nam Kinh Estun
6	Trình điều khiển Servo	Nam Kinh Estun
7	Công tắc bàn đạp	KACON, Hàn Quốc
số 8	Vòng đệm	BAUSER và Busak + Shamban, Đức

9	Hệ thống thủy lực	Rexroth, Đức
10	Bơm dầu	Máy bơm bánh răng bên trong ALLEAD hiệu suất cao và tiếng ồn thấp của Đức Máy bơm dầu
11	Đầu nối ống dầu	Đức EMB
12	Công cụ hàng đầu và V-Die	Một bộ công cụ hàng đầu tiêu chuẩn và V Die
13	Đo lại	Trục vít me bi và ray dẫn hướng tuyến tính Hiwin Đài Loan
14	Xi lanh dầu	Taifeng Trung Quốc
15	Kẹp nhanh	Thương hiệu trung quốc
16	Bù lệch	Bảng bù đắp / vương miện cơ học

17	Thước lưới	Ý GIVI
18	Trục tiêu chuẩn	4 +1 (Y1, Y2, X, R, + V)





Giới thiệu các bộ phận chính:



- Bộ điều khiển CNC:



 - Hệ thống thủy lực Rexroth của Đức:











- Đức EMB Joints

Hình dạng tinh tế

Độ chặt mịn

Chảy lớn

mất áp suất thấp

Không bị rò rỉ dầu.











- Thước cảm biến GIVI

Phanh CNC Press sử dụng điều khiển servo điện-thủy lực vòng kín hoàn toàn,

Tín hiệu vị trí Ram có thể được phản hồi đến hệ thống CNC bằng Thước cảm biến hai bên,

sau đó bộ điều khiển CNC DA58T điều chỉnh lượng dầu chảy bằng cách thay đổikích thước mởvan đồng bộ

, bằng cách điều khiển ram Y1, Y2 chạy trên cùng một mức, duy trì trạng thái song song của bàn làm việc.









- Bàn bù / bù trục cơ học

• Cơ chế bù lệch cục bộ sử dụng cấu trúc bù bảng nhiễu cơ học.Bộ điều khiển CNC điều khiển tính toán tự động.
• Mỗi nhóm bao gồm một số nhóm bề mặt cong ba chiều với các độ dốc khác nhau.Đường cong bù gần với đường cong biến dạng của tấm trượt, điều này giúp cải thiện đáng kể độ chính xác gia công của máy uốn.









- Hệ thống backgauge

● Trục X được dẫn động bằng động cơ servo thông qua vít bi

● Trục R được dẫn động bởi động cơ servo thông qua vít bi hoặcGiá đỡ và bánh răng

● Hướng dẫn trục vít và lót bi HIWIN Đài Loan

● tất cả Động cơ DrivServo

  ● Điều chỉnh thủ công vị trí của các ngón tay

● Trục Z1, Z2 được truyền động bằng động cơ servo thông qua tốtGiá đỡ và bánh răng (Tùy chọn)









  - Kẹp nhanh để sửa dụng cụ Top một cách nhanh chóng và dễ dàng









- Công cụ hàng đầu tiêu chuẩn và Double V-Die (kiểu Amada) trên máy

Vật liệu: 42CrMo

Tổng thể quá trình dập tắt, độ cứng cao và khả năng chống mài mòn tốt.

Một hoặc đôi V-die V8, V12, V16 (tùy chỉnh)









- Đức BAUSER và Busak + Shamban Seals

Khả năng chống đùn mạnh để tạo khoảng trống

Con dấu sẽ không bị xoắn hoặc lật

Chống mài mòn tốt và lắp ráp dễ dàng

Chống rò rỉ tốt







  -Hệ thống điện đáng tin cậy

• Thành phần điện (Rơ le, Công tắc tơ) Pháp Schneider
• Tủ chống bụi cấp IP54 để đảm bảohệ thống điện chất lượng cao
• Chức năng mở cửa và tắt nguồn
• Trình điều khiển động cơ servo Estun chất lượng cao sang các trục X, R, Z.
