Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên: | Máy uốn thủy lực tấm kim loại PPT 135Ton loại LVD-YSD | Chế độ điều khiển: | Hệ thống NC, Delem DA41T, Estun E300T, EASYCAT TP10s, SNC53, |
|---|---|---|---|
| Tự động hóa: | Điều khiển tự động | Biến tần: | DELTA, Schneider, EASYCAT |
| Lái xe đo lùi: | Động cơ AC bình thường, động cơ Servo | Chiều dài uốn: | 1000,2000,2500,3000,4000mm |
| Độ sâu cổ họng: | 400mm | Đo lại: | Vít bi + Guider tuyến tính |
| Nguồn chính: | Động cơ AC 11kw hoặc động cơ Servo | CÔNG CỤ: | Phần trên cùng Công cụ, nhiều lỗ mở V-Die 4 chiều |
| Người giữ dụng cụ hàng đầu: | Kẹp nhanh / nhanh | Loại máy: | Bấm phanh, máy cắt và uốn kim loại tấm |
| Vật liệu / kim loại được xử lý: | Thép không gỉ, thép carbon, nhôm, đồng thau / đồng | Màu sắc: | trắng hoặc tùy chỉnh |
| Vôn: | 220V / 380V / 415V / 440V / tùy chỉnh | Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến, Hỗ trợ kỹ thuật video |
| Sự bảo đảm: | 2 năm | ||
| Điểm nổi bật: | Phanh ép 135 tấn PSL,phanh ép thủy lực 10 ft PSL,phanh ép máy uốn kim loại PSL |
||

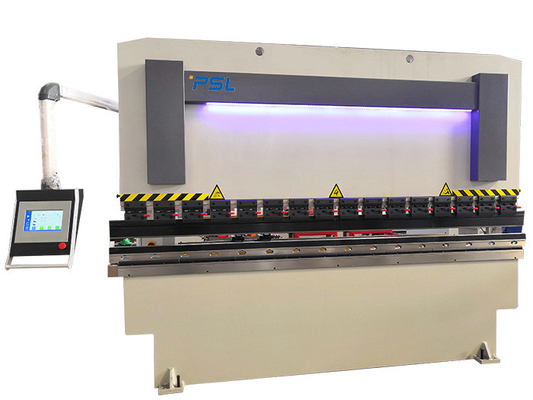

Tấm thép không gỉ Máy uốn tự động CNC Phanh ép thủy lực PPT Series
Các tính năng chính của máy này:
1. Truyền động thuỷ lực, các xi lanh dầu ở hai đầu của máy công cụ được bố trí trên khối trượt để truyền động trực tiếp cho công tác trượt, có ưu điểm là làm việc ổn định, vận hành thuận tiện, an toàn và tin cậy.
2. Cơ chế đồng bộ hóa thanh trượt sử dụng trục xoắn cơ học để điều khiển đồng bộ hóa thanh trượt, có độ chính xác đồng bộ hóa cao và khả năng chịu tải chống lệch tâm mạnh mẽ.
3. Cơ khí dừng được sử dụng để điều khiển trung tâm chết dưới, ổn định và đáng tin cậy với độ chính xác cao.
4. Bàn làm việc bù lệch hướng hoàn toàn bằng tay dễ dàng điều chỉnh.
5. Chức năng trì hoãn áp suất trung tâm chết thấp hơn có thể làm giảm độ bật của phôi và đảm bảo độ chính xác của phôi.
6. Nó có chức năng tua đi tua lại để đảm bảo sự căn chỉnh chính xác của người vận hành.
7. Số trục NC: X (dừng sau), y (dừng)
Chức năng chính của phanh báo chí:
2. Máy uốnsử dụng cấu trúc hàn hoàn toàn bằng thép, xử lý rung lão hóa để loại bỏ ứng suất bên trong, với độ cứng và độ ổn định cao.Việc gia công khung áp dụng phương pháp gia công kẹp một lần của máy phay và doa sàn lớn và trung tâm gia công giàn chuyển động để đảm bảo độ chính xác gia công của các bộ phận.
3.Áp dụng hệ thống điều khiển thủy lực tích hợp, đáng tin cậy hơn và dễ bảo trì.
các lựa chọn cài đặt cụ thể cho phép đạt được mức độ ồn đặc biệt vừa phải trên cả hai máy củacông suất trung bình.Hệ thống bảo vệ chống tràn quá tải được trang bị cho hệ thống thủy lực, có thể đảm bảo không bị rò rỉ và mức dầu có thể được đọc hoặc nhìn thấy trực tiếp.
4.XoắnThanh cưỡng bứccơ khíđồng bộ, cân bằng nút giới hạn với trục Y chính xác cao.
5. Máy đo lưng được hàn bằng kết cấu thép và có độ cứng cao.Nó được điều khiển bởi động cơ Servo, trục vít bi và bộ dẫn hướng tuyến tính để đảm bảo hoạt động chính xác cao.
6. Các ngón tay đo bakc có độ song song cao và điều chỉnh nhanh trên Linear guider.
7. Cơ cấu điều chỉnh ram độc lập với cụm xylanh dầu để tăng cường hiệu quả làm kín.
8. Dụng cụ Top đặc biệt được gắn với kẹp Rapid được thiết kế để uốn các tấm thép không gỉ mỏng.
V-Die 4 chiều với các lỗ mở khác nhau
9.Bàn đạp chân có dừng khẩn cấp.
10. Vỏ ram phía trước có đèn để chiếu sáng.
11. Kẹp dụng cụ hàng đầu nhanh / nhanh
12. CNCBộ điều khiển phanh ép thủy lực: Delem DA41T, Estun E300T, EASYCAT TP10s
Bộ điều khiển này chỉ có thể điều khiển hai trục servo-X & Y, và bàn nướng.
Chức năng lập trình nhiều bước có thể đạt được hoạt động tự động và định vị liên tục hoặc quy trình nhiều bước, cũng như điều chỉnh độ chính xác tự động cho các vị trí của nút chặn phía sau và khối trượt;
Các chức năng hoặc bộ phận tùy chọn,
1.Người hỗ trợ phía trước di chuyển trơn tru trên guider tuyến tính dọc theo bàn làm việc theo hướng sang phải hoặc sang trái, cũng có thể được điều chỉnh lên và xuống.
2. Bảo vệ laser an toàn.
3. Bàn chải cơ khí có động cơ.
4. Bộ điều khiển CNC SNC53 để điều khiển nhiều trục hơn với động cơ servo (X, Y1, Y2, R, Z1, Z2)
5. Cập nhật động cơ chính cho động cơ servo.
6. Chùm đo lưng với guider tuyến tính kép để di chuyển các ngón tay một cách dễ dàng.
7. Chiều sâu họng lên đến 600mm
Các thành phần chính:
| Mô hình tùy chọn | nhà chế tạo | Nhận xét | |
|---|---|---|---|
| Hệ thống CNC | E300T TP-10S SNC53 DA41T |
ESTUN
DELEM |
(Không bắt buộc) (Không bắt buộc) |
| Hệ thống thủy lực | Van điện từ chính |
Rexroth ĐẦU TIÊN |
|
| Niêm phong |
xi lanh |
MERKEL NOK |
|
| Đo lại |
Động cơ servo Vít bi + Guider tuyến tính |
EASTCAT |
|
| Bơm dầu | Bơm dầu bánh răng bên trong |
NACHI Nhiều nắng |
|
| Nguồn điện chính |
Động cơ AC Động cơ servo |
Wanbang VEICHI |
(Không bắt buộc) |
| Bàn làm việc |
Bàn trao vương miện thủ công Bàn vương miện cơ khí có động cơ |
PSL PSL |
Không bắt buộc |
| Bảo vệ |
Hàng rào thép hai bên phía trước Bảo vệ cảm biến an toàn trở lại |
PSL |
(Không bắt buộc) |
| Tay đỡ phía trước |
Cố định cánh tay đỡ đơn giản hỗ trợ cánh tay gắn trênHướng dẫn tuyến tính |
PSL |
(Không bắt buộc) |
| Vôn | 380V / 50HZ | PSL | Tùy chỉnh |
| Thành phần điện | Schneider Relay, Công tắc tơ | Schneider | |
| Đổi chân | Công tắc đứng Kaikun Hàn Quốc | Kaikun Hàn Quốc | |
| Throat deptj |
400mm 400-600mm (Tùy chọn) |
PSL |
Các thông số chính của dòng PPT (K).
| NameModel |
40 / 12,5
|
40/20
|
40/25
|
50/20
|
70/25
|
70/30
|
70/40
|
100/25
|
100/30
|
100/40
|
135/30
|
135/40
|
165/30
|
165/40
|
| Áp suất danh nghĩa kN |
400
|
400
|
400
|
500
|
700
|
700
|
700
|
1000
|
1000
|
1000
|
1350
|
1350
|
1650
|
1650
|
| Chiều rộng bảng có thể gập lại mm |
1250
|
2000
|
2500
|
2000
|
2500
|
3000
|
4000
|
2500
|
3000
|
4000
|
3000
|
4000
|
3000
|
4000
|
| Khoảng cách cột mm |
890
|
1640
|
2050
|
1640
|
2050
|
2550
|
3150
|
2050
|
2550
|
3150
|
2550
|
3150
|
2550
|
2150
|
| Hành trình con trượt mm |
100
|
100
|
100
|
100
|
100
|
100
|
100
|
130
|
130
|
130
|
130
|
130
|
150
|
150
|
| Khoảng cách điều chỉnh thanh trượt mm |
80
|
80
|
80
|
80
|
80
|
80
|
80
|
110
|
110
|
110
|
110
|
110
|
120
|
120
|
| Khoảng cách giữa thanh trượt và bàn mm |
300
|
300
|
300
|
300
|
300
|
300
|
300
|
310
|
310
|
310
|
310
|
310
|
350
|
350
|
| Họng sâu mm |
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
250
|
250
|
| Chiều rộng bàn làm việc mm |
140
|
140
|
140
|
140
|
140
|
140
|
140
|
180
|
180
|
180
|
180
|
180
|
180
|
180
|
| Tốc độ lái mm / s |
100
|
100
|
100
|
78
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
| Tốc độ làm việc mm / s |
10
|
10
|
10
|
7
|
7
|
7
|
7
|
số 8
|
số 8
|
số 8
|
số 8
|
số 8
|
số 8
|
số 8
|
| Tốc độ trả về mm / s |
90
|
90
|
90
|
80
|
88
|
88
|
88
|
60
|
60
|
60
|
60
|
60
|
68
|
68
|
| Công suất động cơ kW |
3
|
3
|
3
|
3
|
4
|
4
|
4
|
5.5
|
5.5
|
5.5
|
7,5
|
7,5
|
11
|
11
|
| Khối lượng tịnh của máy công cụ kg |
2000
|
2500
|
3000
|
2700
|
4400
|
4700
|
6200
|
5500
|
6000
|
8200
|
7000
|
8700
|
8500
|
10500
|
| Khoảng cách khối phía sau mm |
400
|
400
|
400
|
400
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
| Thể tích thùng nhiên liệu L |
63
|
63
|
109,5
|
63
|
109,5
|
130,8
|
130,8
|
130,8
|
130,8
|
130,8
|
130,8
|
130,8
|
164,7
|
164,7
|
| Kích thước tổng thể chiều dài mm |
1555
|
2160
|
2660
|
2160
|
2645
|
3145
|
4050
|
2645
|
3145
|
4050
|
3145
|
4145
|
3150
|
4050
|
| Kích thước mm |
1075
|
1128
|
1128
|
1128
|
1200
|
1200
|
1200
|
1290
|
1290
|
1320
|
1400
|
1460
|
1550
|
1550
|
| Kích thước ngoại hình cao mm |
2149
|
1980
|
1980
|
Năm 2030
|
2120
|
2120
|
2315
|
2240
|
2240
|
2420
|
2290
|
2420
|
2600
|
2600
|
Nhận xét: Cảm ơn bạn đã hiểu Nếu các thông số được thay đổi mà không cần thông báo.
