Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cơ thể chính: | tấm thép khung đầy đủ hàn | Chế độ điều khiển: | Hệ thống CNC, Delem, Cybelec, ESA |
|---|---|---|---|
| Động cơ lái xe: | Động cơ Servo | Trục CNC: | Y1, Y2, X, R, Z1, Z2 + V, tùy chỉnh |
| Độ sâu cổ họng: | 400mm | Quyền lực: | Thủy lực, CNC, động cơ chính 7,5kw |
| Loại máy: | Bấm phanh, máy chế tạo kim loại tấm | Đo lại: | Vít bi + Guider tuyến tính, chạy trục X, R |
| Vật liệu / kim loại được xử lý: | Thép không gỉ, thép carbon, nhôm, đồng thau / đồng | Màu sắc: | Xám đen + đỏ, tùy chỉnh |
| Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài, Hỗ trợ trực tuyến, Hỗ trợ kỹ thuật video | Vôn: | 220V / 380V / 415V / 440V 50HZ / 60HZ, tùy chỉnh |
| Chứng nhận: | CE/ISO | Sự bảo đảm: | 1 năm |
| Điểm nổi bật: | Phanh máy ép cnc 100 tấn,máy uốn tấm kim loại thủy lực,phanh máy ép thủy lực điện |
||

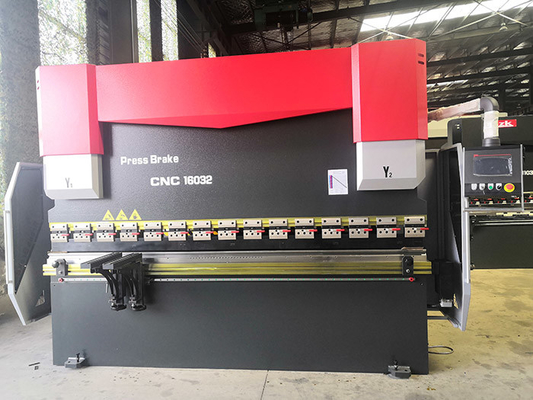

Đồng bộ hóa điện-thủy lực CNC Phanh báo chí để uốn tấm
Nguyên tắc làm việc và các tính năng:
● Khung được làm bằng kết cấu hàn tấm thép, tấm dọc bên trái và bên phải, bàn làm việc và tấm áp lực được hàn thành một kết cấu toàn bộ.Sau khi hàn, ứng suất bên trong được loại bỏ bằng cách tôi luyện, vì vậy toàn bộ thép tốt và độ ổn định cao.
● Công nghệ điều khiển thủy lực đáp ứng tần số cao mới nhất, nhanh hơn, hiệu quả hơn và chính xác hơn.
● Tỷ lệ tối ưu của các thông số và cấu hình lõi cấp cao nhất đảm bảo hiệu suất ổn định và hoạt động dễ dàng.
● Hệ thống đo lùi 2 trục tiêu chuẩn HPB, đối với các chi tiết gia công có hình dạng phức tạp, hệ thống đo lùi 4 hoặc 5 trục và khuôn tương ứng có sẵn cho tùy chọn của bạn.
● Theo trạng thái của tấm kim loại trên phanh ép, hệ thống CNC có thể tự động điều khiển bù lệch mặt bàn, mang lại chiều dài đồng nhất cho tất cả các góc của chi tiết gia công.
● Khoảng cách của bánh sau và hành trình của con trượt được điều khiển bằng hệ thống điều khiển số, rất tiện lợi và nhanh chóng.
● Xi lanh dầu đã được rèn, làm nguội và tôi luyện, mài mịn, mạ crom cứng và các quy trình khác, và với việc nhập khẩu vòng đệm, hiện tượng rò rỉ dầu trong dịch vụ khách hàng.
● Hệ thống thủy lực sử dụng hệ thống thủy lực tích hợp của đường dầu để giảm việc lắp đặt đường ống, và hình thức của hệ thống thủy lực đẹp và ngắn gọn.
● Việc sử dụng bù lệch hướng thủy lực cho phép tiếp cận các phôi có chiều dài đầy đủ đồng nhất.Bù lệch thủy lực bao gồm một bộ xi lanh dầu dưới bàn làm việc, có thể làm cho bàn xảy ra chuyển động tương đối và tạo thành một đường cong lồi lý tưởng, đảm bảo các vị trí tương đối với thanh trượt không thay đổi.Van bù phụ thuộc vào độ dày của tấm và đặc tính của vật liệu được uốn cong.
Cấu hình cơ bản:
| Không |
Tên |
Mô hình / Sản xuất |
| 1 | Hệ thống CNC | Bộ điều khiển Holland Delem DA53T |
| 2 | Điện tử | France Schneider Electrics |
| 3 | Động cơ chính | Động cơ Siemens của Đức |
| 4 | Nút chặn sau, đai thời gian, Ròng rọc thời gian | Đài loan |
| 5 | Động cơ Servo | Nam Kinh Estun |
| 6 | Trình điều khiển Servo | Nam Kinh Estun |
| 7 | Công tắc bàn đạp | Hàn Quốc KACON |
| số 8 | Vòng đệm | Đức BAUSER và Busak + Shamban |
| 9 | Hệ thống thủy lực | Đức Bosch Rexroth |
| 10 | Bơm dầu | Máy bơm dầu bánh răng bên trong America Sunny hiệu suất cao và tiếng ồn thấp Máy bơm dầu |
| 11 | Đầu nối ống dầu | Đức EMB |
| 12 | Công cụ hàng đầu và V-Die | Một bộ khuôn tiêu chuẩn |
| 13 | Đo lại | Trục vít me bi và ray dẫn hướng tuyến tính Hiwin Đài Loan |
| 14 | Xi lanh dầu | Thương hiệu nổi tiếng Trung Quốc Taifeng |
| 15 | Kẹp nhanh | Thương hiệu trung quốc |
| 16 | Bù lệch | Bồi thường cơ học |
| 17 | Thước lưới | Đức GIVI |
| 18 | Trục tiêu chuẩn | 4 +1 (Y1, Y2, X, R, + V) |
Giới thiệu các thành phần chính:
- Tính năng hệ thốngHolland Delem DA-53T:
DA-50T-series cung cấp khả năng lập trình CNC dễ dàng nhất dựa trên giao diện người dùng màn hình cảm ứng đồ họa Delem.DA-53T nhỏ gọn mới bổ sung giải pháp điều khiển cảm ứng hoàn chỉnh hiện đại cho hệ thống phanh báo chí đồng bộ.
Điều khiển dựa trên bảng điều khiển này, tiêu chuẩn có khả năng điều khiển lên đến 4 trục, có thể được tích hợp trong tủ cũng như được sử dụng trong hộp chứa tay đòn tùy chọn.Màn hình rộng 10.1 "độ phân giải cao TFT màu, với công nghệ cảm ứng đa điểm cấp công nghiệp, cho phép truy cập vào giao diện người dùng Delem đã được chứng minh. Nó cho phép điều hướng cảm ứng" phím nóng "trực tiếp giữa lập trình sản phẩm và sản xuất thực tế. Các chức năng được đặt ở những nơi cần thiết, cung cấp công thái học được tối ưu hóa trong toàn bộ ứng dụng.
Việc điều chỉnh máy và uốn cong thử nghiệm được giảm đến mức tối thiểu với trình tự sản xuất chương trình nhanh chóng và dễ dàng. Giao diện USB cho phép sao lưu sản phẩm và công cụ nhanh chóng bằng cách sử dụng thẻ nhớ USB.
Các chức năng điều khiển máy tiêu chuẩn là Y1-Y2, X, R-axis và crown.Trục đo lùi thứ hai cũng có thể được đặt làm trục Z.
DA-53T tính năng:
- Hệ thống thủy lực Bosch-Rexroth của Đức chất lượng cao:
- Đầu nối ống EMB của Đức
Hình dạng tinh tế
Độ chặt tốt
Lưu lượng lớn, tổn thất áp suất thấp.
- BAUSER của Đức và Busak + Vòng niêm phong Shamban
Khả năng chống đùn mạnh để tạo khoảng trống
Con dấu đàn hồi sẽ không xoắn hoặc lật
Hiệu suất chống rò rỉ tốt
Chống mài mòn tốt và lắp ráp dễ dàng
- Thước lưới GIVI
Phanh báo chí của chúng tôi sử dụng công nghệ điều khiển servo điện-thủy lực vòng kín hoàn toàn,
Tín hiệu vị trí Ram có thể được phản hồi đến hệ thống CNC bằng lưới song phương, sau đó
Hệ thống CNC điều chỉnh lượng chảy của thùng dầu bằng cách thay đổi van đồng bộ
kích thước mở, bằng cách điều khiển thanh trượt Y1, Y2 chạy trên cùng một mức,
duy trì trạng thái song song của bàn làm việc.
- Bồi thường cơ học / Đua xe

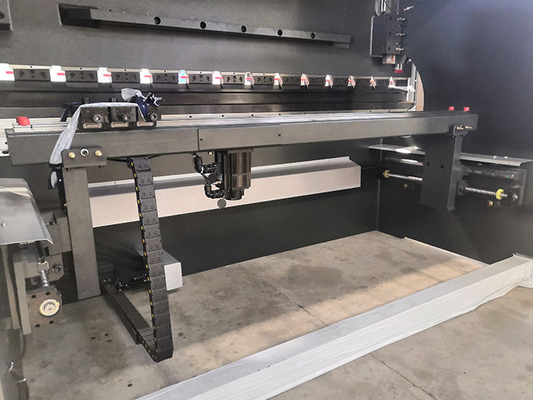

-- Đo lại
● Trục X
● Trục R
● Hướng dẫn trục vít và lót bi HIWIN Đài Loan
● Động cơ Servo
- Công cụ hàng đầu Kẹp nhanh
--Một Bộ Công cụ Tiêu chuẩn
Vật chất: 42CrMo
Quá trình dập tắt tổng thể, độ cứng cao và khả năng chống mài mòn tốt.
Double V-die V8, V12 (V mở được tùy chỉnh)
- Điện
| Mô hình |
Lực lượng (Kn) |
Tối đaChiều dài (mm) |
Dis.giữa những ngôi nhà (mm) |
Độ sâu cổ họng (mm) |
Đột quỵ (mm) |
Tối đaKhai mạc (mm) |
Quyền lực (kw) |
X-travel (mm) |
Tốc độ X (mm / s) |
L * W * H (mm) |
Cân nặng (tấn) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 63t / 2500 | 630 | 2500 | 1960 | 400 | 150 | 480 | 5.5 | 500 | 200 | 2850 * 1750 * 2350 | 6 |
| 80t / 3200 | 800 | 2500 | 2600 | 400 | 200 | 480 | 7,5 | 500 | 200 | 3850 * 1850 * 2550 | 7.2 |
| 110t / 3200 | 1100 | 3200 | 2600 | 400 | 200 | 480 | 7,5 | 500 | 200 | 3850 * 1850 * 2600 | 8.0 |
| 110t / 4000 | 1100 | 4000 | 3200 | 400 | 200 | 480 | 7,5 | 500 | 200 | 4610 * 1850 * 2700 | 10,5 |
| 130t / 3200 | 1300 | 3200 | 2600 | 400 | 200 | 480 | 11 | 500 | 200 | 3850 * 1850 * 2600 | 9 |
| 130t / 4000 | 1300 | 4000 | 3200 | 400 | 200 | 480 | 11 | 500 | 200 | 4610 * 1850 * 2700 | 11,5 |
| 170t / 3200 | 1700 | 3200 | 2600 | 400 | 200 | 480 | 11 | 500 | 200 | 3900 * 1900 * 2600 | 10,5 |
| 170t / 4000 | 1700 | 4000 | 3200 | 400 | 200 | 480 | 11 | 500 | 200 | 4650 * 1900 * 2700 | 12,5 |
| 200t / 3200 | 2000 | 3200 | 2600 | 400 | 200 | 480 | 15 | 500 | 200 | 3900 * 1900 * 2700 | 12 |
| 200t / 4000 | 2000 | 4000 | 3200 | 400 | 200 | 480 | 15 | 500 | 200 | 4700 * 1900 * 2700 | 13 |
| 250t / 3200 | 2500 | 3200 | 2600 | 400 | 200 | 480 | 15 | 500 | 200 | 3900 * 2100 * 2800 | 14 |
| 250t / 4000 | 2500 | 4000 | 3200 | 400 | 200 | 480 | 15 | 500 | 200 | 4650 * 2100 * 2850 | 15,5 |
| 320t / 3200 | 3200 | 3200 | 2600 | 400 | 200 | 480 | 22 | 500 | 200 | 3930 * 2110 * 3200 | 19T |
| 320t / 4000 | 3200 | 4000 | 3200 | 400 | 200 | 480 | 22 | 500 | 200 | 4830 * 2110 * 3200 | 22Ton |
| 400t / 4000 | 4000 | 4000 | 3200 | 400 | 320 | 600 | 30 | 500 | 200 | 4850 * 2450 * 3500 | 28Ton |
| 500t / 6000 | 5000 | 6000 | 4900 | 500 | 320 | 600 | 37 | 800 | 200 | 6500 * 2810 * 4500 | 42Ton |
| 600t / 6000 | 6000 | 6000 | 4900 | 500 | 320 | 600 | 45 | 800 | 200 | 6500 * 2910 * 5100 | 50Ton |
| 800t / 6000 | 8000 | 6000 | 4720 | 700 | 400 | 600 | 55 | 800 | 200 | 6500 * 2950 * 5300 | 75Ton |
Nhận xét: Tham số này được ánh xạ trong hệ thống 2019.Nếu thông số không được cập nhật kịp thời, mong các bạn thông cảm.
