Máy cắt nhôm 4 trục Máy cắt nhôm CNC Máy khoan và khai thác PVC Cnc

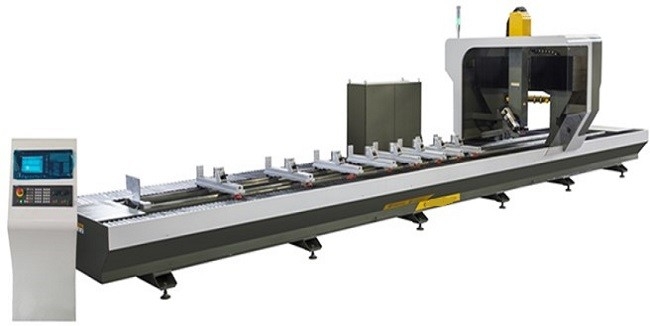

Trung tâm gia công CNC 4 trục Cấu hình hợp kim nhôm PVC Máy khoan cắt CNC và máy ta rô





Mô tả sản phẩm Chi tiết:



Nó thích hợp cho phay, khoan, cắt và các quy trình khác của hồ sơ hợp kim nhôm, PVC, hợp kim nhẹ và các vật liệu khác.



Kẹp một lần có thể hoàn thành việc gia công bất kỳ bề mặt góc nào - 110 ︒ ~ + 110 ︒ với hiệu quả công việc cao.



Được trang bị hệ thống CNC 828d của Siemens, nó có khả năng hoạt động nhanh chóng, hiệu suất tuyệt vời và chức năng mạnh mẽ.



Được trang bị trục chính cơ giới tốc độ cao HSD của Ý và bộ truyền động Servo của Siemens.



Băng đạn di động với 6/8 vị trí dao.Bộ cố định có thể tự động xác định vị trí làm việc và tự di chuyển và kẹp chặt.



Vít bóng HIWIN, ray dẫn hướng tuyến tính, giá nhập khẩu và các bộ phận khí nén Air-tec Đài Loan được sử dụng.



Thiết bị được trang bị thiết bị bảo vệ, chỉ dẫn an toàn và chức năng cảnh báo sự cố.





Các thông số kỹ thuật chính:



Loại máy	KT-S860-4
Kích thước gia công: Hành trình trục X	8500mm
Hành trình trục Y (3 trục) Hành trình trục Y (4 trục)	650mm 600mm
Hành trình trục Z	500mm
Phạm vi góc trục A	︒ - 110︒- + 110︒
Khu vực làm việc: trục X / trục Y / trục Z	8500/6500/500 mm
Độ chính xác: Định vị	± 0,05 mm
Trục X lặp lại Trục Y Trục Z Trục A	± 0,02 mm ± 0,015 mm ± 0,01 mm ± 0,01 mm
Khoan và phay thẳng đứng	0,1 / 100 mm
Cylindricity	0,1 mm
Độ nhám bề mặt của bề mặt khoan và phay	Ra1,6 um
Tỷ lệ cho ăn: trục X / trục Y / trục Z	70/40/40 m / phút
Trục A	102 vòng / phút
Thời gian thay công cụ	8 giây
Trục chính: công suất / tốc độ (Ý HSD Spindler)	7,5kw / 24000 vòng / phút
Động cơ servo (Yaskawa): Trục X / Trục Y / Trục Z / Trục A	3,3 / 2,3 / 3,3 / 0,85 / kw
Đường kính mâm cặp khoan và phay	Φ16 / lưỡi cưa Φ120 ~ Φ215 mm
Điện áp / Tổng công suất	380V 50 HZ / 20 KW
Kích thước tổng thể:	11300 × 2500 × 3200 mm
Kích thước hộp điều khiển:	600 × 1400 × 1800 mm
Nguồn điện cần thiết:	20 KVA
Áp suất không khí	6 ~ 8 kg / cm2











































































































KT-S860 Khả năng xử lý cơ bản:



Phay & khía	Gia công sườn	Gia công khoan	Phay mặt	cắt
Ø8 Dao phay	Ø8 Dao phay	Đầu khoan Ø12	Lưỡi xay Ø60	Lưỡi cưa Ø160
Tốc độ 18000r / m	Tốc độ 15000r / m	Tốc độ 3000r / m	Tốc độ 10000r / m	Tốc độ 4000r / m
chiều sâu cắt 4 mm	chiều rộng cắt 8mm	yêu cầu quá trình khoan	Chiều sâu phay 3 mm	Yêu cầu quy trình cắt
Tốc độ nạp 3m / phút	Tốc độ nạp 3m / phút	0,8m / phút	3m / phút	1m / phút





Cấu hình thiết bị:

1 động cơ trục chính: 7,5KW (ATC) HSD Ý nhập khẩu trục chính động cơ tốc độ cao;

2 tất cả khung kết cấu thép: xử lý ứng suất, gia công chính xác;

3 ray dẫn hướng: trục X, Y, Z là ray dẫn hướng tuyến tính nhập khẩu (ray dẫn hướng chính xác HIWIN Đài Loan);

4 trục X, Y truyền động: sử dụng bộ truyền động bánh răng có độ chính xác cao nhập khẩu;

Bộ truyền trục 5 Z: truyền động trục vít me bi nhập khẩu chính xác cao (HIWIN Đài Loan);

Trục quay 6 A;

6 vị trí dụng cụ: Thư viện dụng cụ quay di động 6 trạm;Tay nắm ISO30 nhập khẩu Ý;.

7 được trang bị thiết bị cài đặt dụng cụ tự động cho máy dò dài để phát hiện chiều dài dụng cụ;

8 bàn làm việc: 8 bộ cố định định vị tự động, với thiết bị kẹp rãnh loại T;

9 hệ thống truyền động: sử dụng bộ truyền động servo không chổi than Siemnes;

10 xe kéo: Công nghệ Đức;

11 thiết bị làm mát phun;

12 Dụng cụ cài đặt dao: tự động phát hiện chiều dài dao;

Hệ điều hành điều khiển 13 Siemens 828D

14 bộ điều khiển di động 3D 1 bộ;

Hộp điều khiển 15: các thành phần điện chính, điều khiển công nghiệp, hệ thống điều khiển đều được nhập khẩu;

16 hệ điều hành: Hệ thống điều khiển Siemens;

17 Hệ thống CNC, hệ thống phần mềm Siemens
