Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Logo: | PSL, OEM | Tình trạng: | Mới |
|---|---|---|---|
| Tên sản phẩm: | Bộ định tuyến CNC, máy khắc và cắt nhôm CNC | Tên: | Máy cắt nhôm tấm & ván ép Cnc |
| khả năng vật chất: | Tấm nhôm, ván ép, tấm gỗ, PVC | Đăng kí: | Gia công ván ép tấm nhôm, cắt khắc và phay |
| gia công cnc hay không: | Trung tâm gia công CNC | Cnc hay không: | CNC, Có |
| Định dạng bản vẽ: | Mã HPGL G | Thiết bị: | Trung tâm gia công CNC, máy |
| công suất bộ định tuyến: | 1300 x 2500mm; 1300x2500mm; 1500 x 3000mm 1500x3000mm | Trục trục làm việc: | Trục X / Trục Y / Trục Z |
| Tốc độ chạy rỗng: | Trục X / Trục Y / Trục Z : 75/75/50 m/phút | tốc độ làm việc: | Trục X / Trục Y / Trục Z : 25/25/20 m/phút |
| Độ chính xác của định vị: | +-0,05mm | Trục chính: công suất/tốc độ: | 7.5kw/24000 vòng/phút |
| làm mát: | gió / không khí | công cụ vị trí: | trạm 4,6,8; |
| Áp suất không khí: | 6~8 kg/cm2 | Kích thước (L * W * H): | 3600x2000x2200 mm |
| Cân nặng: | 2.0T | Vôn: | 220V/380V/415V, 50HZ/60HZ |
| Màu: | Trắng bạc, Tùy chỉnh | Dịch vụ: | OEM tùy chỉnh, gia công CNC, Nhà sản xuất |
| Dịch vụ sau bán hàng được cung cấp: | Kỹ sư sẵn sàng phục vụ máy móc ở nước ngoài Hỗ trợ kỹ thuật video Hỗ trợ trực tuyến | Sự bảo đảm: | 1 năm |
| Điểm nổi bật: | Máy cắt nhôm CNC 1300x2500,Máy cắt nhôm CNC tự động,Máy cắt ván ép 1300x2500 |
||
Máy cắt & khắc nhôm và ván ép tự động CNC Router 1300x2500
Mô tả sản phẩm Chi tiết:

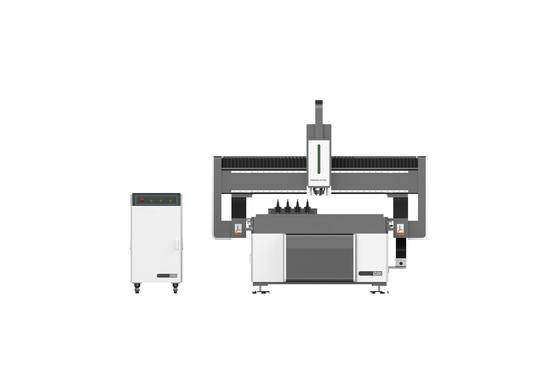

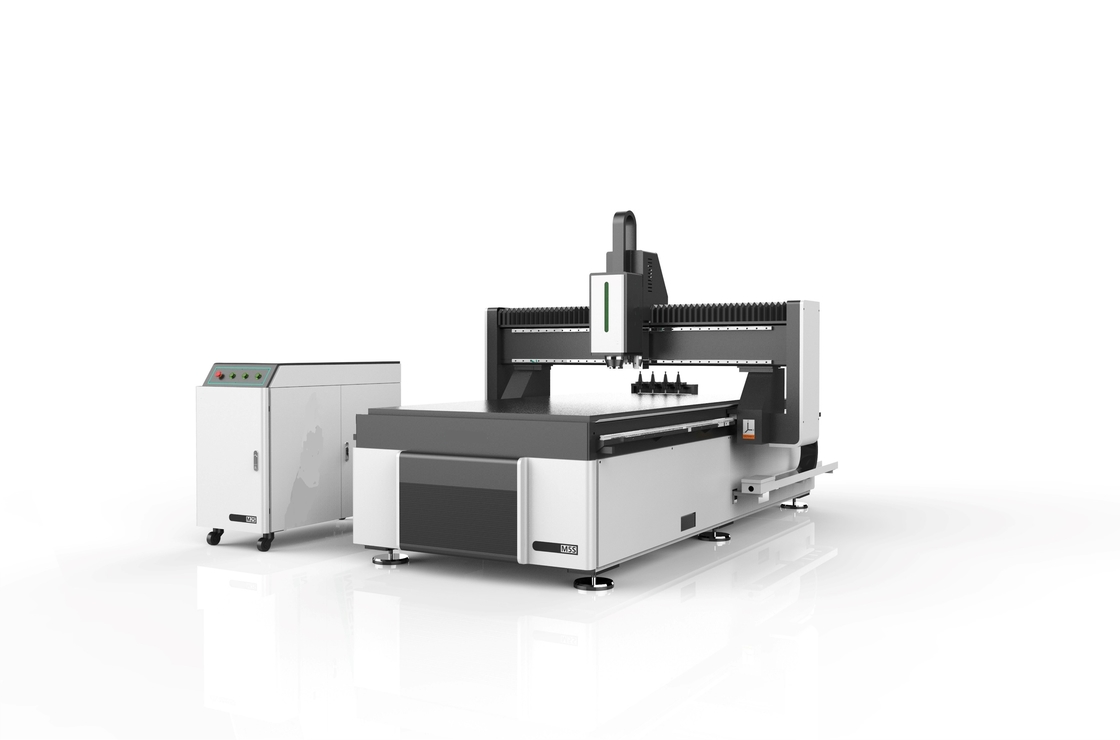

Giới thiệu sơ lược về Bộ định tuyến CNC M5S:
M5S là mô hình hàng đầu của Missilecnc.M5S đi kèm với trục chính ATC 7,5kw với dãy 4 công cụ tuyến tính, do đó làm cho M5S có các chức năng linh hoạt: định tuyến, khoan, cắt, vát cạnh, v.v.
M5S được trang bị hệ thống servo và bộ giảm tốc thương hiệu nổi tiếng, đảm bảo máy hoạt động ổn định, ray dẫn hướng vuông của Đài Loan và giá đỡ bánh răng có độ chính xác cao, đảm bảo độ chính xác khi làm việc
Các thông số kỹ thuật
|
Tham số
|
X,YKhu vực làm việc: | 1300*2500mm |
| Độ chính xác của vị trí di chuyển | ±0,05mm | |
| Định vị lại độ chính xác: | ±0,05mm | |
| Tốc độ di chuyển tối đa: | 60000mm/phút | |
| Tốc độ làm việc tối đa: | 25000mm/phút | |
| Tốc độ quay trục chính: | 24000RPM | |
| Điện áp làm việc: | AC380V/3ph | |
| Trọng lượng thô | 1800 kg | |
| Đo đạc | L3.5 x W2 x H2.2 m |
2.5 Cấu hình và mô tả
| Tên | Loại | Bài học | Nhãn hiệu | Mục lục | |
| Con quay | Làm mát bằng nước | 1 | Trung Quốc |
Trục xoay ATC 7.5kw Với máy làm lạnh cw5000 |
|
| ngân hàng công cụ | tuyến tính | 4 | 4 công cụ (Có thể mở rộng thành 8 công cụ) | ||
| Hệ thống điều khiển | 1 | Tay cầm điều khiển | |||
|
Quá trình lây truyền
|
trục X.Y | giá đỡ bánh răng | Đức Herion, Xoắn ốc | ||
| trục Z | vít bi | 1 | TBI Đài Loan | ||
| Hướng dẫn đường sắt | đường sắt vuông | 6 | Đài Loan | 25mm | |
| Hệ thống truyền động | động cơ servo | 4 | Động cơ servo Leadshine | ||
| Tùy chọn: Yaskawa Nhật Bản | |||||
| giảm tốc | Pháp | 3 | Shimpo Nhật Bản | ||
| biến tần | Trung Quốc | 1 | Biến tần Fuling 7.5kw | ||
| mặt bàn | Máy hút bụi | 1 | 1325 1530 Tứ phân |
| bơm chân không | loại không khí | 1 | 1325 với 1 bộ máy bơm không khí Trung Quốc 7.5KW |
| Hệ thống dầu ô tô | 1 | Đúng | |
| công cụ cảm biến | 1 | Đúng | |
| Hệ thống phun sương tự động | 1 | Đúng | |
| máy hút bụi | Đúng | ||
Các ứng dụng:
1. Ngành gỗ: làm đồ gỗ, chạm khắc gỗ 3d, sản xuất đồ thủ công bằng gỗ Loa, tủ máy chơi game, bàn máy tính, bàn máy khâu, v.v.
2. Ngành sản phẩm quảng cáo: làm bảng hiệu chữ 3D, cắt và khắc acrylic và nhôm & đồng.
3. Công nghiệp chế biến ván: tấm cách nhiệt, tấm acrylic, sản phẩm hóa chất dẻo, PCB, gỗ ép compact, ABS, PP, PE và quy trình nghiền hỗn hợp xi măng khác.
4. Ngành trang trí: màn hình gấp, tấm sóng, bảng quảng cáo, làm bảng hiệu và gia công logo.
5. Ngành Thủ công mỹ nghệ: Khắc trên đá nhân tạo, gỗ, tre, nứa, đá cẩm thạch.
6. Gia công vật liệu: gia công khắc, phay và cắt cho nhựa acrylic, PVC, corian, đá nhân tạo và các tấm kim loại mềm, v.v.
