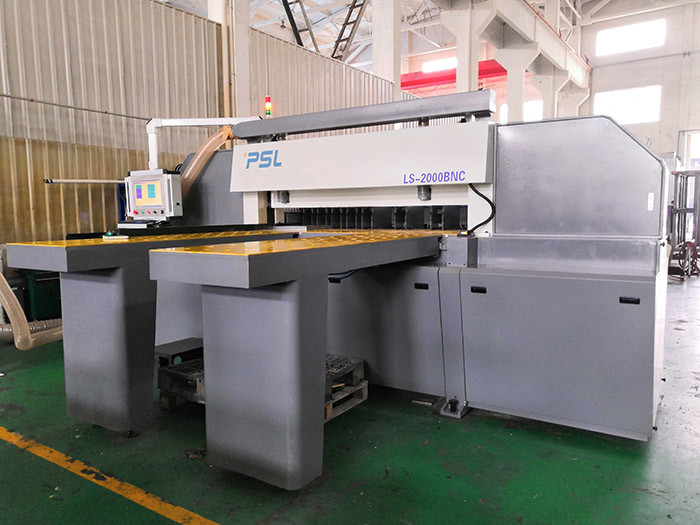

Tên máy: Máy cưa nhôm tự động

Mô hình: LS-2000BNC

▲ Công Đoàn Nhân Viên LS thay mặt công ty cung cấp các dòng máy cưa nhôm bán tự động.Tiêu biểu, đại diện

▲ Kích thước cưa nhôm 2000,

▲ BNC thay mặt cho tự động.

Thiết bị này được áp dụng để cắt nhôm tấm, đồng và các tấm composite.



Các thông số kỹ thuật chính



Spec./ Model		LS-2000BNC
Chính thức	Độ dài cắt	3800mm
	Chiều rộng cắt	2000mm
	Tối đachiều cao cắt	200mm
	Tối đachiều cao của lưỡi	220mm
Lưỡi cưa	Động cơ cưa chính	18,5KW
	Đường kính lưỡi dao chính	Ø550mm
	Đường kính lõi trục cưa chính.	Ø 38mm
	Tốc độ trục chính	4000 vòng / phút
Ghế cưa	Động cơ biến tần du lịch	1,5KW
	Tốc độ chuyển tiếp	Tối đa9 m / phút
	Tốc độ lùi	Tối đa17 m / phút
	Động cơ servo tự động cho ăn	AC 3KW
	Áp suất không khí	≥5,0 kg / cm2
	Chiều cao bàn	1050 mm
	Kích thước tổng thể	4300 × 7500 × 1770
	Vôn	380V / 50Hz





Đặc tính cơ học:



▲Màn hình hoạt động cảm ứng:



1. Màn hình hoạt động loại 10 inch cảm ứng.



2. Có thể thiết lập nhiều bộ bàn làm việc cùng lúc để thuận tiện cho việc chuyển đổi trong quá trình cưa.



3. Chức năng đầu vào khởi động.



4. Chức năng tự phát hiện lỗi.





  Al.kẹp tấm và đế tiếp liệu:



1. Các thanh ray ở cả hai phía của bệ cấp liệu kẹp được tạo thành từ các dầm thép hàn.Ray dẫn hướng mạ crom cứng ở một bên và ray dẫn hướng mặt phẳng ở phía bên kia được khớp với bánh răng và bộ truyền động bánh răng, và thước từ được khớp với bộ giảm tốc và động cơ servo hai kilowatt hàng ngày để định vị lái xe chính xác và nhanh chóng .Tốc độ tối đa là 6 m / phút.





▲ Cấu trúc dầm nén:



1. Áp dụng cấu trúc chùm áp suất tích hợp, giá bánh răng và vị trí xylanh, điều khiển đều chùm áp suất để tăng và ép vật liệu tấm xuống.Áp suất được phân bố đều trên cả hai phía của đường tâm cắt.Khi dải cao su được lắp dưới đáy dầm áp để tránh bị dập, bề mặt vật gia công được ép để đảm bảo chất lượng cắt chính xác.





Ghế cưa:



1. Thiết kế đường trượt tuyến tính song song có thể làm giảm hiệu quả quán tính chuyển động của ghế cưa, cải thiện hiệu suất êm ái của ghế khổng lồ và giảm hiệu quả sự lắc lư của chuyển động để đạt được độ chính xác đường cắt tốt nhất.



2. Động cơ cưa chính là 20HP (18,5 kW).Hành trình cực lớn của nó sử dụng động cơ chuyển đổi tần số 2HP (1,5 kW) để truyền động với bộ giảm tốc và hàng răng bánh răng chính xác.Cưa chính ăn khớp với tác động lên xuống của xylanh dầu nên cưa mạnh hơn, tránh hiện tượng kẹt, bẹp do bộ truyền xích truyền thống gây ra.



3. Vị trí cắt lưỡi cưa có thể tự động định vị vị trí cắt tăng theo cài đặt chỉnh sửa chiều rộng chương trình để bắt đầu cắt.



4. Dưới bệ cưa bố trí một máng thu bụi hình ống vuông, hai mặt màng bọc vào nhau và kéo dài đến đầu đuôi của vết cắt để đảm bảo máng thu bụi đạt được hiệu quả hút bụi cao nhất.



5. Tốc độ cắt tối đa của hành trình lưỡi cưa là 6 m / phút và 7 m / phút.Tốc độ cắt có thể được điều chỉnh bằng núm bảng tùy theo chiều cao của phôi cắt, và tốc độ cắt có thể được thay đổi trong thời gian thực.Người dùng có thể điều chỉnh nhu cầu sở thích của mình theo tính chất của đối tượng cắt.





▲ Bàn làm việc chính:



Bàn làm việc chính cũng là bàn nổi.Các hạt nổi khí bằng đồng được bố trí trên tấm ốp mạ crom cứng cáp.Trong điều kiện độ bền được nâng cao, hiệu quả làm việc của tấm kim loại phía trên của người lao động cũng được cải thiện.





▲Kẹp:



1. Cấu hình tiêu chuẩn của số lượng kẹp làm việc: 8 chiếc kẹp.



2. Mỗi bộ kẹp được trang bị một xi lanh để kéo tấm phôi theo cách đòn bẩy, để khi kéo phôi, nó có thể đảm bảo rằng vật liệu làm việc kẹp tấm.



▲ Tấm chống bụi



Tấm chống bụi phân đoạn sử dụng tấm nhựa trong suốt, có thể hạn chế hiệu quả bụi bay ra và đạt được chức năng bảo vệ an toàn.



▲ Cấu hình hộp điều khiển điện tử:



1. Tất cả các bộ phận điện tử được mua từ nhà máy ban đầu của Đài Loan.



2. Mô tơ servo và trình điều khiển servo là Delta.



3. Bộ biến tần là Yingweiteng Đài Loan.



4. Các bộ phận điện tử hoàn toàn không cần hệ thống làm mát.Để phổ biến các bộ phận điện tử, chúng có thể được mua và thay thế bằng

thị trường mà không lo lắng về sự xâm nhập của bụi, miễn là chúng được làm sạch và bảo trì thường xuyên.



▲ Nguồn điện:



1. Nguồn điện là nguồn điện 3 pha công nghiệp với điện áp 380V / 50HZ.



▲ Cung cấp áp suất không khí:



Sử dụng áp suất không khí 5-6 kg / cm





▲ Hút bụi:



1. Nhà cung cấp cung cấp hệ thống loại bỏ phoi cạp, được lắp đặt đồng bộ với máy cưa để đảm bảo chức năng loại bỏ phoi.





▲ Thiết bị tiêu chuẩn:



1. Một lưỡi cưa chính: lưỡi cưa cacbua (đặc biệt cho tấm nhôm).



2. Kẹp làm việc: 8 cái.



3. Bàn ăn nổi: 1800mm x 600mm x 2 bộ.



4. Hộp công cụ chứa một bộ công cụ.



5. Dây curoa của động cơ cưa chính được bố trí trong máy.
