Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tình trạng: | Mới mẻ | Tên sản phẩm: | trung tâm gia công cnc tấm nhôm, bộ định tuyến CNC |
|---|---|---|---|
| Tên: | Bộ định tuyến Cnc tấm nhôm chính xác | Logo: | PSL, OEM |
| Khả năng vật chất: | Tấm nhôm và hồ sơ, Tấm đồng, PVC | Đăng kí: | Tấm nhôm công nghiệp và xử lý hồ sơ |
| Gia công CNC hay không: | Cơ khí CNC | Dịch vụ: | OEM tùy chỉnh, gia công CNC, Nhà sản xuất |
| Cnc hay không: | CNC, Có | Định dạng bản vẽ: | PDF / DWG / IGS / STP / v.v. |
| Trang thiết bị: | Trung tâm gia công CNC, máy | công suất bộ định tuyến: | 2000 x 4000mm; 2000 x 4000mm; 2000 x 6000mm 2000 x 6000mm |
| Cắt và tốc độ nghiền: | 800-2500 mm / phút | Trục cho ăn: | Trục X / Trục Y / Trục Z |
| Tỷ lệ cho ăn: | Trục X / trục Y / trục Z: 42/32/18 m / phút | Độ chính xác của vị trí: | 0,08mm |
| Trục chính: công suất / tốc độ: | 7,5kw / 18000 vòng / phút | Kích thước (L * W * H): | 6900x3200x1755 mm |
| Áp suất không khí: | 6 ~ 8 kg / cm2 | vị trí công cụ: | 6 stations; 6 nhà ga; 8 stations 8 trạm |
| Trọng lượng: | 6,5T | Vôn: | 220V / 380V / 415V, 50HZ / 60HZ |
| Màu sắc: | Trắng bạc, tùy chỉnh | Sự bảo đảm: | 1 năm |
| Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài, Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến | ||
| Điểm nổi bật: | máy cắt gỗ bộ định tuyến cnc,máy khắc phay bộ định tuyến cnc,máy cắt bộ định tuyến cnc gỗ |
||

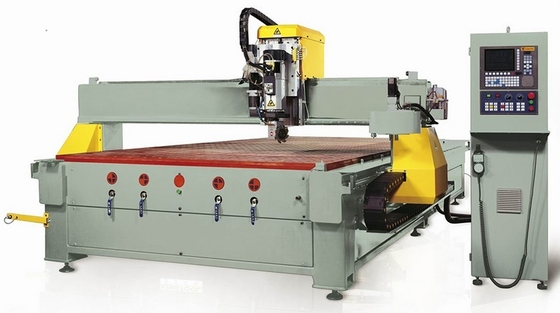

Kích thước lớn 2060 atc tấm nhôm CNC Máy phay cắt bộ định tuyến CNC Trung tâm gia công tấm CNC
Mô tả sản phẩm Chi tiết:
1. Các lỗ lắp cho nhiều loại kim loại tấm và nhôm, máng trượt và lỗ hình lỗ khóa, quá trình cắt và các quy trình gia công khác.
2. Không cố định chân không để hoàn thành tất cả các lỗ, khe, gia công cắt trên cùng một mặt phẳng làm việc, với hiệu quả cao.
3. Sử dụng hệ thống PA CNC nhập khẩu của Đức chất lượng cao, có giao diện người dùng tốt.
4. Việc sử dụng trục chính tốc độ cao làm mát bằng không khí công suất lớn HSD của Ý, chất lượng cao hoàn thành tất cả các phay khoan.
5. Động cơ servo Yaskawa chất lượng cao, trục vít bi nhập khẩu từ Đài Loan và vòng bi trượt tuyến tính đạo đức, nsk và các cơ quan khác để đảm bảo rằng thiết bị có độ chính xác cao.
6. Trục C điều khiển servo tự động ở mọi góc độ, mọi góc độ đều có thể cắt rãnh.
7. Thiết bị đầu góc trục C có thể được lắp lưỡi cưa Φ120-Φ215mm (Tùy chọn).
8. Trạm di động với sáu băng đạn quay, thay dao tự động.
9. Thiết bị bảo vệ có hệ thống tự động và kẹp khí nén.
10. Việc sử dụng hệ thống làm mát phun, xử lý làm mát dụng cụ.
| Các thông số kỹ thuật chính: | ||
| Loại máy | KT-4020 | KT-6020 |
| Khu vực làm việc: trục X / trục Y / trục Z | 4020/2020/200 mm | 6000/2020 / 200mm |
| Độ chính xác: Định vị | ± 0,08 mm | |
| Độ lặp lại | ± 0,02 mm | |
| Khoan và phay thẳng đứng | 0,1 / 100 mm | |
| Cylindricity | 0,1 mm | |
| Độ nhám bề mặt của bề mặt cắt | Ra12,5 um | |
| Tỷ lệ cho ăn: trục X / trục Y / trục Z | 42/32/18 m / phút | |
| Trục C | 300r / phút | |
| Thời gian thay công cụ | 20s | |
| Trục chính: công suất / tốc độ | 7,5kw / 18000 vòng / phút | |
| Động cơ servo (Yaskawa): Trục X / Trục Y / Trục Z / Trục C / R (cửa hàng công cụ) | 0,85 + 0,85 / 0,85 / 0,85 / 0,4 / 0,4 kw | |
| Đường kính mâm cặp khoan và phay | Φ16 / lưỡi cưa Φ120 ~ Φ215 mm | |
| Điện áp / Tổng công suất | 380V 50 HZ / 10 KW | |
| Kích thước tổng thể: | 4900 × 3200 × 1755 mm |
6900x3200x1755 mm |
| Kích thước hộp điều khiển: | 600 × 1400 × 1800 mm | |
| Nguồn điện cần thiết: | 20 KVA | |
| Áp suất không khí | 6 ~ 8 kg / cm2 | |
Cấu hình thiết bị:
1 động cơ trục chính: 7,5KW (ATC) HSD Ý nhập khẩu trục chính động cơ tốc độ cao;
2 tất cả khung kết cấu thép: xử lý ứng suất, gia công chính xác;
3 ray dẫn hướng: trục X, Y, Z là ray dẫn hướng tuyến tính nhập khẩu (ray dẫn hướng chính xác HIWIN Đài Loan);
Truyền động 4 trục X, Y: sử dụng bộ truyền động thanh răng có độ chính xác cao nhập khẩu (KHK Nhật Bản);
Bộ truyền trục 5 Z: truyền động trục vít me bi nhập khẩu chính xác cao (HIWIN Đài Loan);
6 vị trí dụng cụ: Thư viện dụng cụ quay di động 6 trạm;2 bộ tay nắm ISO30 nhập khẩu Ý;.
7 được trang bị thiết bị cài đặt dụng cụ tự động cho máy dò dài để phát hiện chiều dài dụng cụ;
8 bàn làm việc: bàn bốn ngăn hấp phụ chân không, với thiết bị kẹp khe loại T;
9 hệ thống truyền động: áp dụng hệ thống truyền động servo không chổi than AC kỹ thuật số nhập khẩu;
10 xe kéo: Công nghệ Đức;
11 thiết bị làm mát phun 1 bộ
12 máy bơm chân không 1 bộ
13 hệ điều hành điều khiển công nghiệp chuyên nghiệp, 1 bộ;
14 bộ điều khiển di động 3D 1 bộ;
Hộp điều khiển 15: các thành phần điện chính, điều khiển công nghiệp, hệ thống điều khiển đều được nhập khẩu;
16 hệ điều hành: việc sử dụng hệ thống kiểm soát PA của Đức;
17 Hệ thống CNC, hệ thống phần mềm
