Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Thép cuộn 6X1600mm Xẻ san bằng và cắt kết hợp Dây chuyền, Rãnh mạ kẽm, cacbon, cuộn thép không gỉ | Đăng kí: | Xử lý kim loại tấm, San lấp mặt bằng, Cắt theo chiều dài và cắt Thép cuộn |
|---|---|---|---|
| Vật liệu cuộn: | Cuộn thép cacbon, thép không gỉ, cuộn nhôm | Nguyên liệu thô: | thép cacbon, tấm mạ kẽm, thép không gỉ |
| Độ dày cuộn vật liệu: | 1-6mm; 1-6mm; 2-8mm; 2-8mm; 3-12mm 3-12mm | Trọng lượng cuộn dây (T): | 30 tấn |
| Trang trí: | Thủy lực, đầu đôi | Bề rộng: | 800 ~ 2200mm |
| Tốc độ rạch: | 0-50m / phút | San lấp mặt bằng và tốc độ cắt: | 0-28m / phút |
| Min. Tối thiểu. Slitting Width Chiều rộng rạch: | 25mm; 25 mét; 100mm 100mm | Số đường rạch: | 5-30 dòng |
| Màn hình cảm ứng: | ViewNiew hoặc Siemens | Hệ thống điều khiển: | Siemens hoặc Omron PLC, |
| Inveter: | Parker, Eurotherm, Siemens | Tổng công suất định mức: | 300kw - 1050kw |
| Vôn: | 220V / 380V / 415V / 600V, 50HZ / 60HZ, 3Ph | Chiều cao hoạt động: | 600mm - 800mm |
| Đường kính trục quay dao: | dia. dia. 320mm 320mm | Vật liệu làm dao: | H13K |
| màu sắc: | Xanh lam, trắng, hoặc tùy chỉnh | Khu vực chiếm đóng: | 38x12M; 38x12M; 56x12M 56x12M |
| Đảm bảo: | 12 tháng | Dịch vụ sau bán hàng được cung cấp: | Kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài, Hỗ trợ kỹ thuật video |
| Tên: | Máy cắt cuộn thép HR theo chiều dài, Máy xén nhỏ nguyên tử, Máy rạch và cắt cuộn thép theo chiều dài | ||
| Điểm nổi bật: | máy cắt theo chiều dài,máy trang trí bằng phẳng Cuộn dây cắt theo chiều dài,Máy cắt theo chiều dài cho máy biến áp |
||

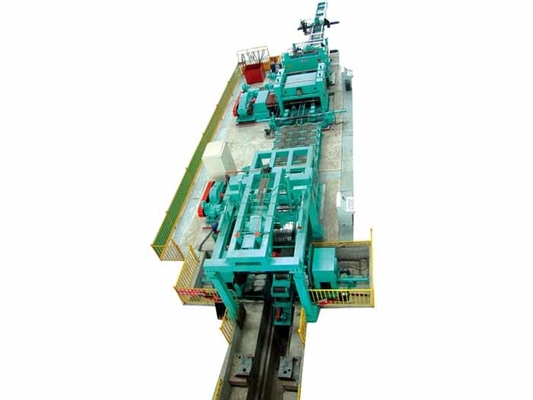

Dây chuyền sản xuất kết hợp cuộn cán nóng không cuộn-rạch-san-phẳng-cắt-theo chiều dài-cắt-xếp chồng
Hiệu suất và tính năng:
Dây chuyền sản xuất kết hợp này bao gồm máy cắt, máy cấp liệu, máy cắt, máy cắt sơ bộ, máy cắt phế liệu, máy cắt đôi trao đổi, máy cuộn phế liệu, máy san mịn, máy cắt, máy xếp, máy cắt, v.v. nó được sử dụng để cắt thép cuộn thành chiều rộng và chiều dài yêu cầu. như để sản xuất vật liệu cho sản xuất kết cấu thép, dầm chữ H, dầm ô tô, hàn ống, tạo hình nguội, đột dập, v.v.
PLC dòng rạchđiều khiển, giao diện người-máy, theo mức độ tự động hóa cao, vận hành đơn giản và đáng tin cậy.
Nó có thể được sử dụng để gia công cuộn kim loại bằng thép không gỉ, thép cacbon, sắt, nhôm, băng mạ kẽm, đồng và các vật liệu khác.Nó được sử dụng rộng rãi trong hàn ống, ô tô, đồng hồ, vật liệu xây dựng bằng kim loại, nhà máy công nghiệp và các lĩnh vực khác.
Quy trình công nghệ:
Quy trình trôi chảy,
Quy trình xử lý: nạp liệu ━ mở rộng, ép chì ━ điều chỉnh ban đầu kẹp ━ Cân bằng thô cắt đầu cắt ━ bàn làm việc chuyển tiếp ━ hướng dẫn ━ Xẻ (ghế hai cánh) ━ dây biên Cơ cấu tách và ép vật liệu trước ━ bàn chuyển tiếp ━ hướng dẫn ━ san lấp mặt bằng ━ cắt theo chiều dài, cắt ngang, làm trống, xả ━ đóng gói thủ công.
Các thông số kỹ thuật chính của SLC- (1-6) x1600mm,
| 1. | Vật chất |
Thép cacbon cán nóng σb≤460MPa σS≤235MPa |
| 2. | Độ dày thép | 1mm ~ 6mm |
| 3. | Chiều rộng thép | 800 ~ 1600mm |
| 4. | Cuộn dây OD | 800 ~ 2000mm |
| 5. | ID cuộn dây | Φ508━Φ610mm━Φ760mm |
| 6. | Trọng lượng thép cuộn | 30T |
| 7. | Đường kính trục dao | Φ320mm ； |
| số 8. | Độ cứng của lưỡi | HRC56 ° —59 ° |
| 9. | Đặc điểm kỹ thuật của lưỡi |
Φ320mm × φ480mm × 10mm Φ320mm × φ480mm × 20mm |
| 10. | Vật liệu lưỡi | H13K |
| 11. | Số lượng rãnh |
6mm / 24 bước 5mm / 30 bước 4mm / 35 bước 3mm / 40 bước |
| 12. | Đường kính con lăn duỗi thẳng | Φ160mm |
| 13. | Làm thẳng khoảng cách con lăn | Φ188mm |
| 14. | Scape cắt theo chiều dài | 2000mm - 6100mm |
| 15. | Độ chính xác chiều rộng rãnh | ± 0,1mm |
| 16. | Chiều dài cắt chính xác | ± 1.5mm |
| 17. | Độ chính xác của đường chéo | ± 1.5mm |
| 18. | Min.Chiều rộng xẻ rãnh | 25mm |
| 19. | Tốc độ rạch | 0-50m / phút |
| 20. | Tốc độ san lấp mặt bằng | 0-28m / phút |
| 21. | Tối đaĐộ dày rãnh | 6mm |
| 22. | Chiều rộng máy cuốn phế liệu | ≥1,5 lần độ dày tấm |
| 23. | Chiều cao của bàn làm việc | 800mm |
| 24. | Quyền lực | 380V / 50HZ / 3ph |
Các thông số kỹ thuật:
| Người mẫu | 3-12x2200mm | 4-16x2200mm | 5-20x2200mm |
| Độ dày (dựa trên loại thép Q235) | 3-12mm | 4-16mm | 5-20mm |
| Bề rộng | 900-2200mm | 900-2000mm | 900-2200mm |
| Trọng lượng cuộn dây | 35T | 35T | 35T |
| Kết thúc widith | ≥80mm | ≥100mm | ≥150mm |
| Rạch dải | ≤7 | ≤5 | ≤3 |
| Tốc độ ngồi | 0-30m / phút | 0-25m / phút | 0-20m / phút |
| Khu vực chiếm đóng | 48x11m | 50x11m | 56x11m |
| Quyền lực | 630kw | 820kw | 1050kw |
Các thành phần chính của tuyến:
| Không | Tên | Số lượng |
| 1. | Nền tảng lưu trữ loại V | 2 đơn vị |
| 2. | Xe đẩy cấp liệu thủy lực | 1 đơn vị |
| 3. | Bộ mở đầu kép thủy lực | 1 cặp |
| 4. | Máy ép thủy lực và thiết bị san phẳng thô | 1 đơn vị |
| 5. | Cắt thủy lực (đầu tấm cắt) | 1 đơn vị |
| 6. | Bảng chuyển tiếp 1 | 1 đơn vị |
| 7. | Cơ cấu dẫn hướng thủy lực 1 | 1 đơn vị |
| số 8. | Slitter (trao đổi slitter đôi) | 2 đơn vị |
| 9. | Máy cuốn phế liệu thủy lực | 2 đơn vị |
| 10. | Cơ chế tách và ép vật liệu trước | 1 đơn vị |
| 11. | Bảng chuyển tiếp 2 | 1 đơn vị |
| 12. | Cơ cấu dẫn hướng thủy lực 2 | 1 đơn vị |
| 13. | Máy nắn (Máy san) | 1 đơn vị |
| 14. | Cơ chế cắt theo chiều dài | 1 đơn vị |
| 15. | Cắt thủy lực 8x2000mm | 1 đơn vị |
| 16. | Bệ nâng kiểu chữ X thủy lực | 1 đơn vị |
| 17. | Nền tảng xả trái / phải | 2 đơn vị |
| 18. | Hệ thống thủy lực | 1 bộ |
| 19. | Hệ thống khí nén | 1 bộ |
| 20. | Hệ thống điều khiển điện | 1 bộ |
