Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Thép cuộn dày 16X2200mm Xẻ, xén mạ kẽm, cacbon, cuộn thép không gỉ | Đăng kí: | Gia công kim loại tấm, Cắt theo chiều dài, Dây chuyền xẻ rãnh |
|---|---|---|---|
| Vật liệu cuộn: | Cuộn thép cacbon, thép không gỉ, cuộn nhôm | Nguyên liệu thô: | thép cacbon, tấm mạ kẽm, thép không gỉ |
| Độ dày cuộn vật liệu: | 3-12mm; 3-12mm; 4-16mm 4-16mm | Trọng lượng cuộn dây (T): | 35 tấn |
| Trang trí: | Thủy lực, đầu đôi | Bề rộng: | 900 ~ 2200mm |
| Tốc độ dòng: | 0-30m / phút | Min. Tối thiểu. Slitting Width Chiều rộng rạch: | 80mm; 80 mét; 100mm 100mm |
| Số đường rạch: | 5-7 dòng | Màn hình cảm ứng: | ViewNiew hoặc Siemens |
| Hệ thống điều khiển: | Siemens hoặc Omron PLC, | Inveter: | Parker, Eurotherm, Siemens |
| Tổng công suất định mức: | 480kw - 650kw | Vôn: | 220V / 380V / 415V / 600V, 50HZ / 60HZ, 3Ph |
| Chiều cao hoạt động: | 600mm - 800mm | Màu sắc: | Xanh lam, trắng, hoặc tùy chỉnh |
| Khu vực chiếm đóng: | 35x12M; 35x12M; 38x12M 38x12M | Đảm bảo: | 12 tháng |
| Dịch vụ sau bán hàng được cung cấp: | Kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài, Hỗ trợ kỹ thuật video | Tên: | Máy cắt cuộn thép HR theo chiều dài, Máy xén nhỏ nguyên tử, Máy rạch và cắt cuộn thép theo chiều dài |
| Điểm nổi bật: | cắt bay cắt theo chiều dài đường PSL,cắt bay cuộn cắt theo chiều dài đường PSL,cắt theo chiều dài đường cuộn PSL |
||

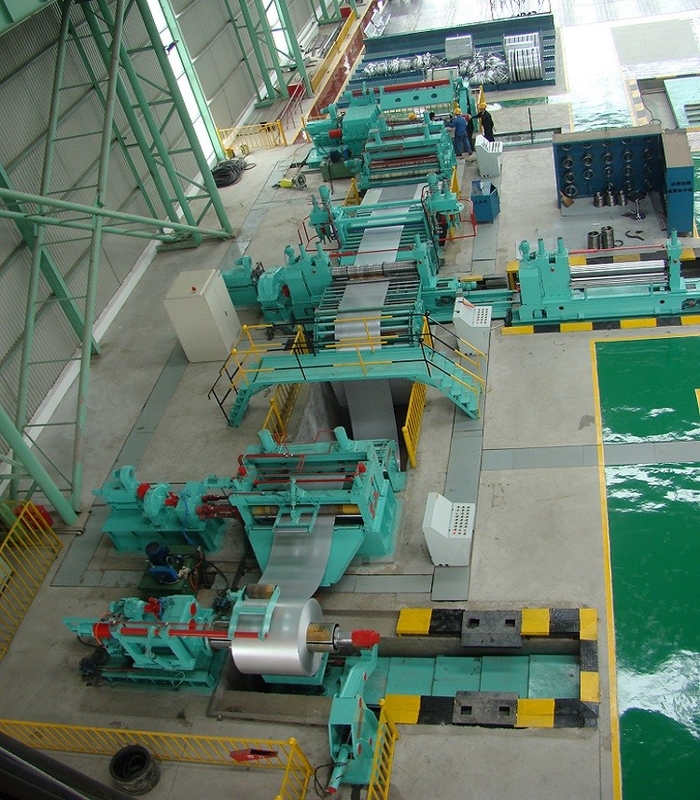

Hoàn toàn tự động Máy cắt cuộn thép có độ chính xác cao Máy rạch đôi Đường rạch
Hiệu suất và tính năng:
Dây chuyền cắt cuộn cán nóng / cuộn dây bao gồm máy cắt, máy cấp liệu, máy ép, máy cấp trước, máy cắt phế liệu, máy cắt đôi được trao đổi, máy cuộn phế liệu và máy thu hồi, v.v.
PLC dòng rạchđiều khiển, giao diện người-máy, theo mức độ tự động hóa cao, vận hành đơn giản và đáng tin cậy.
Dây chuyền rạch cuộn thép kim loại bằng thép không gỉ chính xác là thiết bị chuyên nghiệp để rạch cuộn thép theo chiều dọc thành các cuộn nhỏ.Thiết bị có đặc điểm là độ chính xác cao, tốc độ nhanh và vận hành đơn giản.
Nó có thể được sử dụng để gia công cuộn kim loại bằng thép không gỉ, thép cacbon, sắt, nhôm, băng mạ kẽm, đồng và các vật liệu khác.Nó được sử dụng rộng rãi trong hàn ống, ô tô, đồng hồ, vật liệu xây dựng bằng kim loại, nhà máy công nghiệp và các lĩnh vực khác.
Quy trình công nghệ:
Lưu trữ━Cho ăn ━ kéo căng ━ ép kẹp chặt ━ cân bằng sơ cấp ━ cắt đầu cắt ━ băng chuyển tiếp 1 ━ dẫn hướng ━ cắt dọc ━ dây cắt băng chuyển tiếp 2 tách trước ━ cơ cấu căng thẳng ━ cơ cấu gấp thủy lực ━ phân chia áp suất thủy lực ━ cuộn dây ━ giật lùi━đóng gói thủ công ━ xả.
Các thông số kỹ thuật:
| Người mẫu | 3-12x2200mm | 4-16x2200mm |
| Độ dày (dựa trên loại thép Q235) | 3-12mm | 4-16mm |
| Bề rộng | 900-2200mm | 900-2000mm |
| Trọng lượng cuộn dây | 35T | 35T |
| Chiều rộng kết thúc | ≥80mm | ≥100mm |
| Dải ngồi | ≤7 | ≤5 |
| Tốc độ rạch | 0-30m / phút | 0-25m / phút |
| Khu vực chiếm đóng | 35x11m | 38x11m |
| Quyền lực | 480kw | 650kw |
Các thành phần chính của tuyến:
| Không. | Tên của thiết bị | Số lượng |
| 1 | Nền tảng xả hình chữ V | 2 cái |
| 2 | xe đẩy cấp liệu thủy lực | 1 bộ |
| 3 | Máy xả cuộn thủy lực | 2 bộ |
| 4 | Bản vẽ áp lực thủy lực, đầu xẻng và kẹp sơ cấp | 1 bộ |
| 5 | Cắt 16x2500 | 1 bộ |
| 6 | Băng ghế chuyển tiếp 1 | 1 bộ |
| 7 | cơ chế con lăn hướng dẫn | 1 bộ |
| số 8 | Bộ phận xẻ rãnh, vòng đệm, vòng đệm cao su và lưỡi dao | 2 bộ |
| 9 | thiết bị phế liệu cạnh thủy lực | 2 bộ |
| 10 | Băng ghế chuyển tiếp 2 | 1 bộ |
| 11 | Thiết bị căng thẳng phân phối trước | 1 bộ |
| 12 | Máy gấp thủy lực | 1 bộ |
| 13 | máy ép và phân phối thủy lực | 1 bộ |
| 14 | đơn vị cuộn dây thủy lực | 1 bộ |
| 15 | ghế hỗ trợ thủy lực | 1 bộ |
| 16 | xe đẩy dỡ hàng thủy lực | 1 bộ |
| 17 | hệ thống thủy lực | 1 bộ |
| 18 |
Hệ thống điều khiển điện
|
1 bộ |
