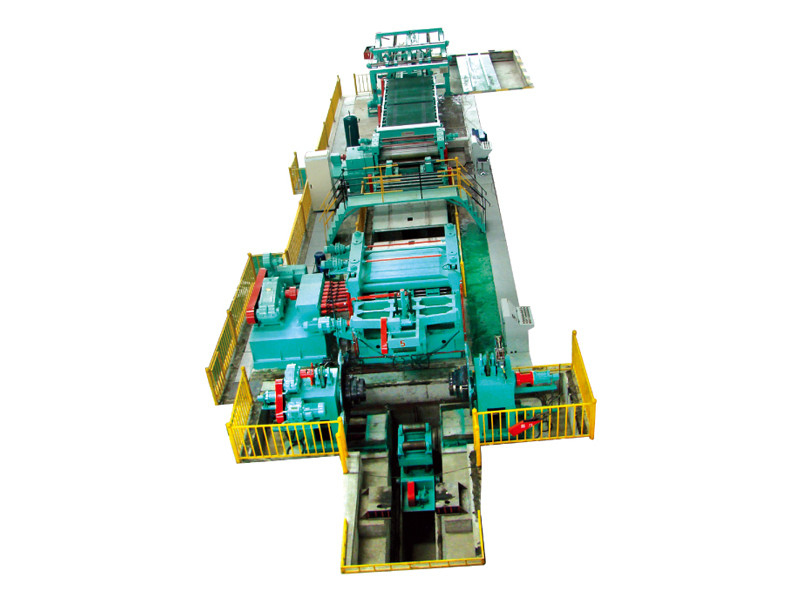

Dây chuyền cắt cuộn cán nóng Hr Máy cắt cuộn thép cuộn Máy cắt cuộn Uncoiler Xếp chồng lên nhau

Dây chuyền sản xuất cắt cuộn dây HR / tẩy cuộn-san lấp mặt bằng-cắt-xếp chồng CNC theo chiều dài

Hiệu suất và tính năng:

1. Độ chính xác cao.Độ phẳng cực kỳ hoàn hảo của tấm bằng cách sử dụng máy san phẳng "bốn cao" và "cao sáu".

2. Loại bỏ sóng biên và oằn tâm bằng cách tiếp cận các hàng cuộn dự phòng trong máy san phẳng.

3. Năng lực sản xuất cao và tốc độ dòng chảy bằng cách bắt chước nghiêm ngặt thời gian sử dụng dụng cụ và tốc độ sản xuất cao.

4. Độ chính xác khi cắt chính xác và độ góc của tấm.

5. Cắt với bavia nhỏ bằng máy cắt cạnh và máy cắt theo chiều dài.

6. Độ chính xác xếp chồng cao bằng cách sử dụng các hệ thống xếp chồng riêng lẻ.

Dòng này được áp dụng cho:

1. Vật liệu của tấm cuộn: thép carbon, (tấm tẩy≤4mm)
2. Độ dày của cuộn dải: 1—6mm
3. Chiều rộng của tấm cuộn Gia công: 800—2000mm
4. ID tấm cuộn: ф508mm--ф610mm--ф760mm
5. Tấm cuộn OD: ≤ф2200mm
6. Trọng lượng của tấm cuộn: 30T

Thông số kỹ thuật:

1. Tốc độ san lấp mặt bằng: 0—60m/phút
2. Độ chính xác của chiều dài cắt: ±0.5mm (độ dày 2mm, chiều dài 2000mm)
3. Dung sai đường chéo: ±1.0mm(theo chiều dài 2000mm)
4. Tốc độ cắt: ≤20 chiếc/phút (theo chiều dài 2000mm)
5. Chiều dài xếp chồng vật liệu: 1000—6000mm (mặt sau và mặt sau của thiết bị xả, mỗi bộ)
6. tối đa.chiều cao xếp chồng: 500mm
7. Tổng công suất của động cơ: appro.240KW

Thiết bị tổng hợp:

1. Yên cuộn；
2. xe đẩy cuộn；
3. Bộ mở rộng thủy lực kép ；
4. Ép thủy lực và dẫn hướng, thiết bị đầu xẻng；
5. Pinch & Pre-leveler；
6. Cầu trung gian；
7. Thiết bị đăng ký bên;
8. Máy san lấp mặt bằng và máy đo chiều dài；
9. Máy cắt cỏ;
10. Băng tải đai；
11. Khung cho bộ sưu tập；
12. Bàn nâng hình chữ X;
13. Dỡ xe 2 bộ；
14. Hệ thống thủy lực và khí nén；
15.  Tủ điện và bảng điều khiển
