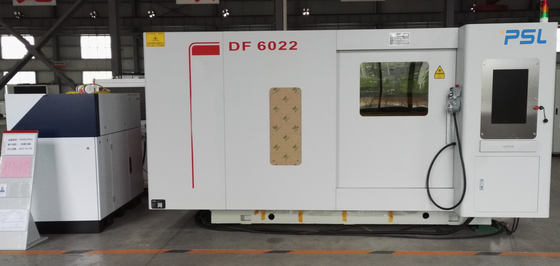

Máy tự động nạp & dỡ tấm Bảng trao đổi Máy cắt bằng sợi quang CNC
Ứng dụng Sản phẩm,
Vật liệu ứng dụng:
Chủ yếu được sử dụng để cắt thép cacbon, thép silicon, thép không gỉ, hợp kim nhôm, hợp kim titan, thép tấm mạ kẽm, bảng tẩy, tấm nhôm kẽm, đồng và nhiều loại vật liệu kim loại cắt, v.v.
Các ngành ứng dụng:
Máy cắt laser sợi quang được ứng dụng trong gia công kim loại tấm, Hàng không, tàu vũ trụ, thiết bị điện tử, thiết bị điện, bộ phận tàu điện ngầm, Ô tô, Máy móc, các thành phần chính xác, tàu, thiết bị luyện kim, thang máy, thiết bị gia dụng, quà tặng và hàng thủ công, gia công công cụ, Trang sức, Quảng cáo, nước ngoài gia công kim loại các ngành công nghiệp chế biến chế tạo.
Đặc điểm kỹ thuật,
Những ưu điểm lớn nhất của máy giúp bạn chọn được chiếc phù hợp nhất.
Công suất laser có sẵnphạm vi là1000W-30000W.
1. Chúng tôi có bàn hàn ống cho giải pháp tiết kiệm và bàn hàn tấm cho các ứng dụng hạng nặng, cắt tấm, cắt ống đều có sẵn.
2. Bàn đơn, bàn ăn đôi tự động, có hoặc không có nắp bảo vệ, cả hai đều có sẵn.
3. Chúng tôi có nhà thiết kế hệ thống CNC chuyên nghiệp, nhà thiết kế máy laser để đáp ứng tất cả các yêu cầu tùy chỉnh của bạn, cung cấp dịch vụ chuyên nghiệp và nhanh chóng.
4.Robot cho ăn tự động được thêm vào máy cắt laser.Thông qua chương trình cài đặt trước và một thao tác chính, tấm có thể được tự động hút và vận chuyển từ bàn xếp đến bệ cắt.
Cấu trúc của Máy cắt Laser Bàn Exchange này,
1. Được bảo vệ hoàn toàn và thiết kế kèm theo, thân thiện hơn với môi trường
Toàn bộ máy được bảo vệ hoàn toàn và thiết kế khép kín, an toàn và thân thiện với môi trường, không gây ô nhiễm, phù hợp với tiêu chuẩn quốc tế và công thái học.
Máy có nhiều chức năng cảnh báo an toàn như cảnh báo bất thường bằng tia laser, cảnh báo cắt bất thường, cảnh báo áp suất thấp gas, cảnh báo bất thường máy làm lạnh, ... đảm bảo máy cắt ổn định và an toàn.
2. Chùm giàn nhôm đùn
Nó sử dụng cấu trúc giàn, một thiết kế nhẹ, sử dụng nhôm ép đùn cấp hàng không vũ trụ và được hoàn thiện sau quá trình xử lý dung dịch và lão hóa nhân tạo.Giàn có độ cứng tuyệt vời, chất lượng bề mặt và tính toàn vẹn.Nó cũng có hiệu suất động tuyệt vời và có lợi cho việc cắt tốc độ cao.
3. Đầu cắt laser lấy nét tự động
Máy được trang bị đầu laser lấy nét tự động, tiêu cự có thể tự động điều chỉnh, thao tác đơn giản, tiện lợi, nhanh chóng và chính xác.Rút ngắn thời gian xỏ, cải thiện chất lượng xuyên, cắt tốc độ cao và tiết kiệm thời gian.
4. Phần mềm điều hành CYPCUT
●Dấu vết và tọa độ cắt hiển thị thời gian thực có sẵn
●Nó có khả năng chống nhiễu cao cũng như độ chính xác điều khiển cao
●Được trang bị hệ thống servo kỹ thuật số hoàn chỉnh
●Nó có khả năng tự chẩn đoán tốt, tự thích ứng
●Thay đổi nhanh chóng và quy trình phân phối tệp
●.Tôit giao dịch với các chương trình trong thời gian ngắn
●Nó có khả năng bảo vệ chống vi rút tốt
●Chức năng cạnh tìm kiếm tự động
●Chức năng quay lại điểm ngắt
●Chức năng lùi lại
●chức năng đi tắt đón đầu
●Cắt chia sẻ cạnh
●Hỗ trợ các mã khác nhau
●Chuyển động ổn định
●Chức năng chỉnh sửa mã
●Giới hạn mềm, chức năng cảnh báo
5. Hệ thống loại bỏ bụi thông minh
Hệ thống loại bỏ bụi thông minh mới được nâng cấp có thiết kế loại bỏ bụi hợp lý hơn, giúp tăng hiệu quả thông gió và loại bỏ bụi và kéo dài tuổi thọ của thiết bị
6. Trình điều khiển tải & dỡ trang tính tự động
Bộ thao tác nạp và dỡ servo tự động kiểu giàn sử dụng giàn + cốc hút + dĩa đôi được tích hợp vào một bệ nâng duy nhất để hoàn thành quá trình tải và dỡ tấm.
Người dùng điều khiển màn hình cảm ứng để chuyển đổi giữa chế độ cấp liệu tự động và chế độ cấp liệu thủ công, phù hợp với các trạng thái làm việc khác nhau.
Các thông số công nghệ chính,
| Tên may moc |
Bàn Exchange Máy cắt laser sợi quang CNC |
| Người mẫu |
DF4020-8000W |
| sức mạnh của tia laser |
8000w |
| nguồn laser |
MAX / RAYCUS / IPG |
| Bước sóng laser |
1080nm |
|
Độ dày cắt tối đa
|
thép carbon(O2) |
25mm-28mm |
| thép không gỉ(N2) |
14mm-15mm |
| Tấm nhôm |
10mm-12mm |
| Tấm đồng |
8mm |
| Tốc độ cắt tối đa |
120m / phút (theo vật liệu) |
| Tối đasự tăng tốc |
1,2G |
| Năng lượng không ổn định |
≤2% |
| các định dạng đồ họa được hỗ trợ |
CAD,Phần mềm CorelDraw,DXF / DWG / PLT |
| Khu vực cắt |
4000 × 2000 |
| Trục X đi du lịch |
4000 |
| Trục Y di chuyển |
2000mm |
| Trục Z đi du lịch |
250mm |
| độ chính xác của vị trí lại |
± 0,03mm / m |
| độ chính xác của vị trí trục X / Y |
± 0,05mm / m |
| Tối đatải trọng của bàn làm việc |
2000kg |
| Tối đatải trọng của Manipulator |
750kg |
| sức mạnh của máy |
350V-420V / 50Hz |
| Trọng lượng của máy |
12500kg |
| Kích thước |
11800x3550x2600mm |
Các thành phần chính,
| Tên |
Mô tả ngắn gọn |
Thương hiệu của đất nước |
| Laser sợi quang |
8000W |
MAX / RAYCUS / IPG |
| Hệ thống quang học |
MAX / RAYCUS / IPG |
MAX / RAYCUS / IPG |
| Đầu cắt lấy nét tự động |
Đầu cắt đặc biệt cho sợi quang |
Raytools / Precitec |
| Hệ thống làm mát chuyên dụng |
Hệ thống tuần hoàn kép, ống titan trao đổi nhiệt, cảnh báo quá nhiệt, bảo vệ dòng chảy |
Wuhan Hanli / Tongfei |
| Hệ thống truyền động cơ khí |
Đường sắt tốc độ cao chính xác cao Hiwin Đài Loan
Thanh răng và thanh răng YYC Đài Loan (xoắn ốc)
|
Đài Loan Hiwin
Đài Loan YYC
|
| Hệ thống giảm tốc |
INNOWELLE-FIEDLER / Alpha |
nước Đức |
| Van tỷ lệ |
SMC |
Nhật Bản |
| Lắp đặt điện |
Schneider / ABB |
Nước pháp |
| Hệ thống cảm biến theo dõi |
Cảm ứng tự động có độ chính xác cao, độ chính xác 0,1 mm |
CYPCUT Thượng Hải |
| Hệ thống máy tính |
Máy tính công nghiệp đặc biệt cho laser |
Yanxiang Đài Loan |
| X-AXIS |
Đơn vị SERVO |
Yaskawa / Fuji, Nhật Bản
Delta, Đài Loan
|
| TRỤC Y |
Đơn vị SERVO
|
Yaskawa / Fuji, Nhật Bản
Delta, Đài Loan
|
| TRỤC Z |
Đơn vị SERVO |
Yaskawa / Fuji, Nhật Bản
Delta, Đài Loan
|
| Phần mềm cắt |
Phần mềm cắt CNC chuyên nghiệp |
CYPCUT Thượng Hải |
| Phần mềm làm tổ |
CypNest |
FSCUT Thượng Hải |
| Thẻ I / O |
32 điểm |
CYPCUT |
| Bộ điều chỉnh điện áp |
Không bắt buộc |
Trung Quốc |
| Máy cắt |
Giàn chính xác
Trao đổi bàn
|
PSL |
| Robot tự động tải & dỡ hàng |
750kg |
PSL |
| Bộ điều chỉnh nguồn điện |
|
PSL |
