Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điều kiện: | Mới mẻ | tên sản phẩm: | Máy cắt tấm kim loại bằng sợi quang với robot tải |
|---|---|---|---|
| Ứng dụng: | Tấm kim loại Cắt Laser, Khắc Laser | Từ khóa: | cắt kim loại tấm bằng laser, máy cắt laser |
| Hàm số: | Cắt vật liệu kim loại, cắt và khắc | Loại máy: | JY3015-1500W Raycus / IPG |
| Cơ thể chính: | Thép tấm kết cấu hàn | Điều khiển: | Hệ thống điều khiển Cypcut CNC |
| Chế độ lái: | X, Y, Z tất cả các động cơ servo | Phần mềm điều khiển: | Phần mềm cắt Cypcut |
| Nguồn laser: | IPG, Raycus, Max | Định dạng đồ họa được hỗ trợ: | AI, DXF, PLT, DST, CAD |
| Điều hòa: | Loại giàn | Bàn làm việc: | Bàn làm việc đơn cố định |
| Hệ thống lái xe: | Thiết bị servo Yaskawa / Delta / Fuji | Độ dày cắt: | Vật liệu, thép cacbon 0-10mm, thép không gỉ 0-5mm |
| Khu vực làm việc: | 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm | Công suất laser: | 1000W / 1500W / 2000W / 3000W / 6000W |
| Cắt nhanh: | 0-80000mm / phút, tốc độ chênh lệch vật liệu khác nhau | Khu vực cắt: | L3000mm * W1500mm |
| Chế độ đĩa ăn: | Tay robot tải tự động | Robot đang tải đang chạy: | Lái xe servo đầy đủ |
| Chế độ làm mát: | Máy làm lạnh nước làm mát, Hệ thống làm mát và bảo vệ bằng nước, Máy làm lạnh nước công nghiệp | Màu sắc: | Màu tiêu chuẩn hoặc tùy chỉnh |
| Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài | Sự bảo trì: | Chẩn đoán và phát hiện trực tuyến từ xa |
| Sự bảo đảm: | 2 năm | Chứng nhận: | ISO,SGS,CCC |
| Điểm nổi bật: | máy cắt thép tấm cnc,máy cắt laser fiber 1500w,máy cắt laser fiber 1000w |
||

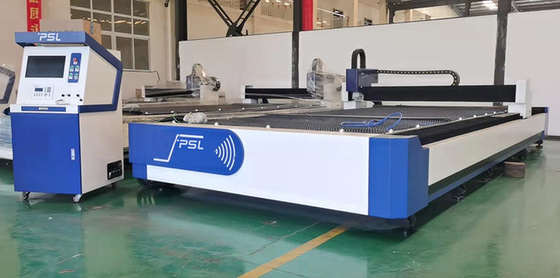

MÁY CẮT TẤM LASER KIM LOẠI CNC CÓ BẢNG ĐƠN VỚI ROBOT TẢI TỰ ĐỘNG
Đặc tính kỹ thuật chính,
Máy cắt laser CNC sử dụng cấu trúc chuyển động giàn, vận hành hệ thống CNC, dẫn hướng tuyến tính, giá đỡ bánh răng và truyền động bánh răng, truyền động động cơ servo AC và hệ thống chân không (cả hai bên), v.v. Diện tích xử lý một lần là 3m * 1,5m.Không chỉ thiết kế của thiết bị là tiên tiến và đáng tin cậy, mà tất cả các thành phần chính đều từ các thương hiệu nổi tiếng trong nước và quốc tế.
Đặc biệt, chúng tôi sử dụng phần mềm cắt CNC laser chuyên nghiệp CYPCUT của Thượng Hải cho hệ thống điều khiển điện.Hệ thống CNC laser đặc biệt này có ưu điểm là tích hợp cao, độ chính xác điều khiển tốt hơn và hoạt động ổn định hơn, do đó, nó có thể đáp ứng yêu cầu cắttấm thép carbon,Thép tấm không gỉ, hợp kim nhôm, hợp kim đồng và các vật liệu khác.

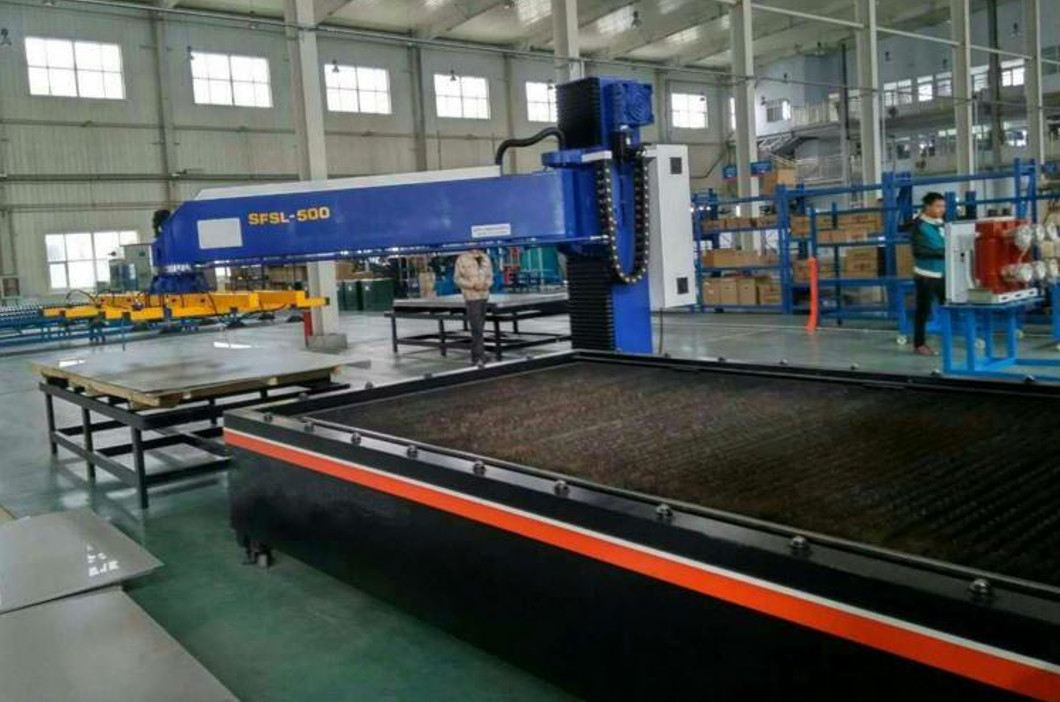

Nhằm giảm bớt nhân công, giảm khối lượng công việc và nâng cao hiệu quả công việc, người ta lắp thêm bộ Robot cấp liệu tự động cho máy cắt laser.Thông qua chương trình cài đặt trước và một thao tác chính, tấm có thể được tự động hút và vận chuyển từ bàn xếp đến bệ cắt.
Cấu trúc và tính năng của máy,
Cấu trúc của máy
Máy cắt Laser bao gồm giường, bàn làm việc, dầm ngang, ghế trượt, hệ thống vận hành CNC, Hệ thống điều khiển điện, hệ thống làm mát, hệ thống khí nén, hệ thống xả xỉ, hệ thống loại bỏ bụi, Robot nạp tự động, v.v.
Các tính năng chính của máy
1. Hệ điều hành thân thiện với người dùng CYPCUT,Cổng USB và băng thông rộng;
2. Phần mềm Lập trình Cypcut và các chức năng lồng tự động;
3. Tất cả các trục X, Y, ZAC servongười lái xe và động cơ;
4. Phần mềm CAD / CAM với chức năng lồng mạnh mẽ và chức năng cắt chia sẻ cạnh;
5. bề mặt phản ứng nhanh sau đây;
6. Chức năng rút cắt vận hành dễ dàng;
7. Chức năng điều chỉnh nội suy đường thẳng / cung tròn và bù kerf;
8. Máy làm lạnh nước đảm bảođường dẫn ánh sáng laser hoạt động bình thườngvà ổn định;
9. Tự động nạp tấm nguồn cấp dữ liệu của Robot từ tấm cọc đóng cọc đến bàn làm việc cắt thay vì con người;
10. Thiết bị khử bụi thông gió bảo vệ môi trường làm việc khỏi cắt giảm khí thải và hơi kim loại;
11. Thiết bị xả bụi để thải xỉ ra ngoài thuận lợi.
Các thành phần và thương hiệu chính,
| Tên | Mô tả ngắn gọn | Thương hiệu của đất nước |
| Hệ thống quang học | RAYCUS / IPG | MAX / RAYCUS / IPG |
| Cung cấp năng lượng laser | 1kw / 1,5kw / 2kw / 3kw / 6kw | MAX / RAYCUS / IPG |
| Đầu cắt lấy nét tự động | Đầu cắt lấy nét tự động đặc biệt cho sợi quang | WSX / Raytools / Precitec |
| Hệ thống làm mát chuyên dụng | Hệ thống tuần hoàn kép, ống titan trao đổi nhiệt, cảnh báo quá nhiệt, bảo vệ dòng chảy. | Wuhan Hanli / Tongfei |
| Hệ thống truyền động cơ khí |
Đường sắt tốc độ cao chính xác cao Hiwin Đài Loan Giá đỡ và thanh răng YYC Đài Loan |
Đài Loan Hiwin Đài Loan YYC HERION |
| Hệ thống giảm tốc | Giảm tốc mặt bích |
Shimpoo, Nhật Bản MOTORE |
| Van tỷ lệ | SMC | Nhật Bản |
| Lắp đặt điện | Schneider | Nước pháp |
| Hệ thống cảm biến theo dõi | Cảm ứng tự động có độ chính xác cao, độ chính xác 0,1 mm | CYPCUT Thượng Hải |
| Thiết bị xả xỉ | Tiêu chuẩn | PSL |
| Hệ thống máy tính | Máy tính công nghiệp đặc biệt cho laser | Yanxiang Đài Loan |
| X-AXIS | đơn vị servo | Fuji / Delta / Yaskawa |
| TRỤC Y | đơn vị servo | Fuji / Delta / Yaskawa |
| TRỤC Z | đơn vị servo | Fuji / Delta / Yaskawa |
| Đang tải trục | hai đơn vị servo | BAIGELA |
| Phần mềm cắt | Phần mềm cắt CNC chuyên nghiệp | CYPCUT Thượng Hải |
| Phần mềm làm tổ | CYPNEST (Tùy chọn) | FSCUT Thượng Hải |
| Thẻ I / O | 32 điểm | FSCUT |
| Bộ điều chỉnh điện áp | 30KVA | Trung Quốc |
| Máy cắt | Giàn chính xác | PSL |
Các thông số công nghệ chính,
| Tên | Máy cắt laser sợi quang CNC | |
| nguồn laser | RAYCUS / IPG / MAX | |
| BPP, mm * mrad | 1,27 | |
| Bước sóng laser | 1070nm | |
|
|
||
| Tốc độ cắt tối đa | 100m / phút (theo vật liệu) |
| Tối đasự tăng tốc | 1,0G |
| Năng lượng không ổn định | ≤2% |
| định dạng đồ họa được hỗ trợ | CAD,Phần mềm CorelDraw,DXF / DWG / PLT |
| khu vực cắt | 3000 × 1500mm |
| Trục X đi du lịch | 3050mm |
| Trục Y di chuyển | 1530mm |
| Trục Z đi du lịch | 120mm |
| độ chính xác của vị trí lại | ± 0,03mm / m |
| độ chính xác của vị trí trục X / Y | ± 0,05mm / m |
| Tối đatải trọng của bàn làm việc | 500kg |
| Tối đatải trọng của Robot | 500kg |
| sức mạnh của máy | 350V-420V / 50Hz |
| Trọng lượng của máy | 3000kg |
| trọng lượng của Robot tải | 1200kg |
| Kích thước | 4500x2300x1600mm |
