Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tình trạng: | Mới mẻ | Tên sản phẩm: | Máy cắt kim loại bằng sợi quang, máy cắt kim loại tấm và ống laser |
|---|---|---|---|
| Cơ thể chính: | Thép tấm kết cấu hàn | Điều khiển: | Hệ thống điều khiển Cypcut CNC |
| Từ khóa: | cắt kim loại tấm bằng laser, máy cắt laser | Phần mềm điều khiển: | Cypcut, Cypnest |
| Nguồn laser: | IPG, Raycus, Max | Chế độ làm mát: | Làm mát bằng nước, Hệ thống làm mát và bảo vệ bằng nước, Máy làm lạnh nước công nghiệp |
| Định dạng đồ họa được hỗ trợ: | AI, DXF, PLT, DST, CAD | Màu sắc: | Màu tiêu chuẩn hoặc tùy chỉnh |
| Đăng kí: | Cắt laser, khắc laser | Hàm số: | Cắt vật liệu kim loại, cắt và khắc |
| Độ dày cắt: | Vật liệu, thép carbon 0-12mm, thép không gỉ 0-6mm | Khu vực làm việc: | 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm |
| Công suất laser: | 1000W / 2000W / 3000W | Hệ thống lái xe: | Thiết bị servo Yaskawa.Delta, Fuji.Panasonic |
| điều khiển: | X, Y, Z tất cả động cơ servo | Khu vực cắt: | L3050mm * W1550mm |
| Hình dạng ống: | Ống tròn, ống vuông, ống elip, ống dị hướng | Chiều dài ống cắt: | 1000-9000mm |
| Đường kính ống cắt: | 20-120mm | Sự bảo trì: | Chẩn đoán và phát hiện trực tuyến từ xa |
| Chứng nhận: | ISO,SGS,CCC | Sự bảo đảm: | 1-2 năm |
| Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài | ||
| Điểm nổi bật: | máy cắt laser kim loại tấm cnc PSL,máy laser cắt ống cnc,máy cắt ống laser cnc |
||

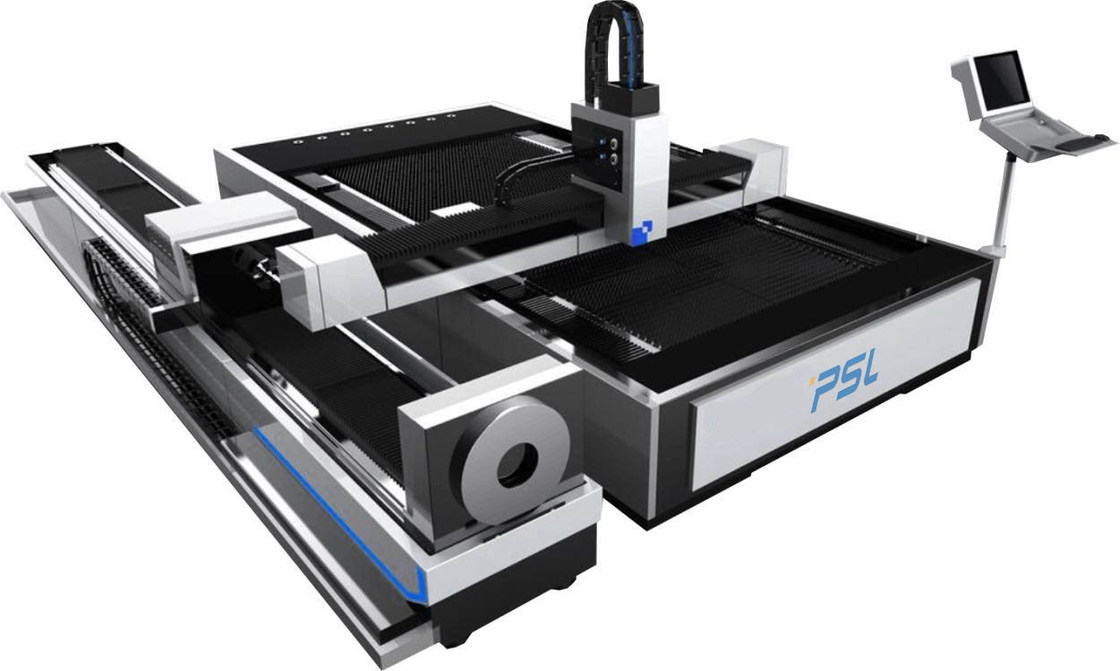

Máy cắt laser tích hợp tấm và ống kim loại CNC Máy cắt Laser sợi quang một bàn
Đặc tính kỹ thuật chính,
Ngành áp dụng:
Máy gia công này được sử dụng rộng rãi trong các ngành công nghiệp khác nhau như trang trí quảng cáo, thiết bị nhà bếp, máy móc kỹ thuật, thép và sắt, ô tô, khung kim loại, chế tạo ống kim loại, sản xuất máy điều hòa không khí, cắt tấm / ống kim loại, v.v.
Vật liệu áp dụng:
Thép tấm carbon & ống / ống: 0-12mm;
Thép không gỉ tấm & ống / ống: 0-6mm.
Tấm nhôm & ống / ống: 0-4mm
Chuyên dùng để cắt kim loại tấm mỏng, tấm / ống hợp kim nhôm, tấm / ống mạ kẽm, tấm điện phân, thép silicon, hợp kim titan, tấm nhôm kẽm và kim loại khác.
Cấu trúc máy,
Máy bao gồm giường, bàn làm việc, dầm, ghế trượt, ram, hệ thống làm mát, hệ thống khí nén, hệ thống xả xỉ, hệ thống loại bỏ bụi, tấm đỡ và các thành phần khác.
1.1.Giường máy
Giường máy áp dụng cấu trúc hàn tích hợp, xử lý dập tắt nhiệt độ cao và sau đó xử lý lão hóa do rung động.Nó có độ cứng tốt và độ chính xác cao, có thể sử dụng lâu dài mà không bị biến dạng.
1.2.Bàn làm việc cố định
Máy sử dụng cấu trúc giàn, bộ truyền động hai mặt tốc độ cao YYC và bánh răng (Herion) của Đài Loan và thanh dẫn tuyến tính, với khả năng truyền động ổn định và độ chính xác cao.
Khung chính bàn làm việc cố định: toàn bộ quá trình uốn của tấm cực dày được áp dụng, và sau đó hàn toàn bộ được hình thành để có khả năng chịu lực lớn.
1.3.Ống / Thiết bị cắt ống
Mâm cặp tự động
Mâm cặp tự động khí nén có khả năng kẹp chặt ống tròn, ống vuông, ống hình bầu dục một cách nhanh chóng.
Công nghệ mâm cặp được cấp bằng sáng chế có bốn móng vuốt để định tâm tự động, có thể hỗ trợ ống tròn, ống vuông và ống hình bầu dục. Ống tròn và các vật liệu khác tự động thực hiện chức năng định tâm kẹp.
Mâm cặp được thiết kế mỏng có thể dễ dàng đi vào bên trong mâm cặp cố định để nhận ra việc cắt đuôi.
Mâm cặp cố định
Mâm cặp cố định sử dụng bốn móng để kẹp ống, và đầu kẹp được trang bị cơ cấu con lăn và có thể kẹp và căn giữa một cách nhanh chóng.
Mâm cặp có bộ truyền động động cơ servo và mâm cặp di động, hai mâm cặp có thể quay cùng lúc, có thể đạt được tốc độ quay cắt ống nhanh chóng mà không làm biến dạng ống.
1.4.Chùm tia chéo
Xà ngang được hàn toàn bộ.Sau hai lần dập tắt nhiệt độ cao và lão hóa rung, xà ngang được hình thành bằng cách xử lý chính xác cao, có độ cứng tốt, độ bền cao và hiệu suất năng động.
Chùm ngang kéo dài (trục Y) để xử lý và cắt ống.
1.5.Điều khiển chuyển động trục X, Y, Z
Trục X, Y và trục Z sử dụng động cơ servo mô-men xoắn cao, với độ chính xác cao, tốc độ cao, mô-men xoắn lớn, quán tính lớn, hiệu suất ổn định và bền bỉ.Nó đảm bảo tốc độ cao và khả năng tăng tốc của toàn bộ máy.
1.6.Hệ thống xả thải
Phần dưới của giường được trang bị xe đẩy, có thể thu gom các chất thải trong quá trình sản xuất và các bộ phận nhỏ.
1.7.Hệ thống khử bụi
Bàn làm việc máy cắt laser CNC FCL3015 có hệ thống khử bụi vách ngăn đặc biệt, được sử dụng để loại bỏ bụi, khí thải và các chất khác trong quá trình sản xuất, tạo môi trường làm việc thoải mái.
Các thành phần chính,
| 1. bộ điều khiển |
Hệ thống điều khiển Cypcut -Có thể nhận ra bố cục đồ họa thông minh, tự động chọn và kết hợp các đường cắt, tiết kiệm thời gian xử lý |
| 2.Laser Nguồn |
Thương hiệu nổi tiếng Raycus / Max / IPG - Laser trạng thái rắn kéo dài hơn 50.000 giờ;Các tùy chọn công suất khác nhau 500w, 750w, 1000w, 1500W, 2000W, 3000W, v.v. |
| 3. tự động lấy nét |
Đầu cắt Raytools tự động điều chỉnh điện dung -Điểm tiêu điểm sẽ được tự động điều chỉnh trong quá trình cắt để đạt được hiệu quả cắt tốt nhất của các tấm kim loại có độ dày khác nhau. |
| Hệ thống 4.Servo |
Động cơ và trình điều khiển Servo YASKAWA Nhật Bản -Với sức mạnh mạnh mẽ và độ chính xác cao |
| 5. đĩa |
Dầu gội đầu Nhật Bản / Dầu xả MOTORE -Thương hiệu giảm tốc tốt nhất thế giới. Được sử dụng để thay thế giá đỡ và dây đai truyền thống, giúp máy hoạt động mạnh mẽ và ổn định hơn |
| 6. độ chính xác cao |
Cắt chính xác -Có thể đạt đến ± 0.02mm / 300mm
|
| 7. Hệ thống làm mát |
Hanli / Tongfei Hệ thống tuần hoàn kép, ống titan trao đổi nhiệt, cảnh báo quá nhiệt, bảo vệ dòng chảy, bảo vệ mực nước két nước làm mát đặc biệt bằng sợi quang |
| số 8.Bộ điều chỉnh điện áp | Tùy chọn cho một số khu vực có điện áp không ổn định |
Các thông số công nghệ chính,
| Tên | Máy cắt tấm & ống kim loại bằng sợi quang | |
| người mẫu | FCLT3015-2000W | |
| sức mạnh của tia laser | 2000w | |
| nguồn laser | RAYCUS / IPG | |
| BPP, mm * mrad | 1,27 | |
| Bước sóng laser | 1070nm | |
|
Độ dày cắt tối đa (Tấm & Ống) |
Thép carbon(O2) | 10-12mm |
| Thép không gỉ(N2) | 5-6mm | |
| Tấm nhôm / ống | 3-4mm | |
| Tấm / ống đồng thau | 2mm | |
| Tốc độ cắt tối đa | 60-80m / phút (theo vật liệu) |
| Tối đasự tăng tốc | 1,0G |
| Năng lượng không ổn định | ≤2% |
| các định dạng đồ họa được hỗ trợ | CAD,Phần mềm CorelDraw,DXF / DWG / PLT |
| khu vực cắt | 3050 × 1550 |
| Trục X đi du lịch | 3050 |
| Trục Y di chuyển | 1550mm |
| Trục Z đi du lịch | 120mm |
| độ chính xác của vị trí lại | ± 0,03mm / m |
| độ chính xác của vị trí trục X / Y | ± 0,03mm / m |
| Tối đatải trọng của bàn làm việc | 500kg |
| sức mạnh của máy | 350V-420V / 50Hz |
| Trọng lượng của máy | 3500kg |
| Kích thước | 4600x2400x1500mm |
