Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điều kiện: | Mới mẻ | tên sản phẩm: | Máy cắt kim loại bằng sợi quang CNC, máy cắt bằng thép không gỉ 5mm |
|---|---|---|---|
| Ứng dụng: | Cắt laser, khắc laser | Nguồn laser: | IPG, Raycus, Max |
| Điều khiển: | Hệ thống điều khiển CNC CYPCUT | Hàm số: | Cắt vật liệu kim loại, cắt và khắc |
| điều khiển: | X, Y, Z tất cả các động cơ servo | Phần mềm điều khiển: | Cypcut, Cypnest |
| Từ khóa: | cắt kim loại tấm bằng laser, máy cắt laser | Công suất laser: | 1000W / 2000W / 3000W / 4000W |
| Khu vực làm việc: | 1500mmx3000mm / 2000mmX4000mm / 2000mmmX6000mm | Chế độ làm mát: | Làm mát bằng nước, Hệ thống làm mát và bảo vệ bằng nước, Máy làm lạnh nước công nghiệp |
| Hệ thống lái xe: | điều khiển servo Yaskawa / Fuji / Delta | Định dạng đồ họa được hỗ trợ: | AI, DXF, PLT, DST, CAD |
| Độ dày cắt: | Vật liệu, thép carbon 0-12mm, thép không gỉ 0-6mm | Màu sắc: | Màu tiêu chuẩn hoặc tùy chỉnh |
| Sự bảo trì: | Chẩn đoán và phát hiện trực tuyến từ xa | Chứng nhận: | CE, ISO,SGS,CCC |
| Sự bảo đảm: | 2 năm, 3 năm | Dịch vụ sau bán hàng được cung cấp: | Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài |
| Điểm nổi bật: | Máy cắt laser 2000w,máy cắt laser sợi quang 2kw,máy cắt laser 2kw |
||

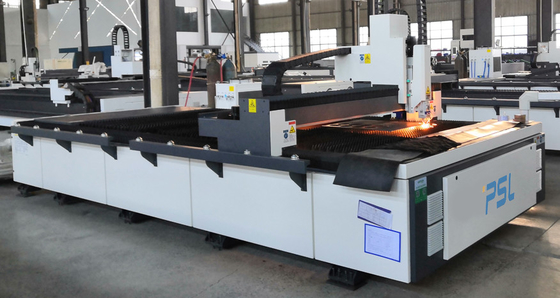

Máy cắt kim loại tấm CNC 3015 một bàn CNC Nguồn laser 2000w Raycus / IPG
Các ngành ứng dụng
Máy cắt sợi quangđược sử dụng rộng rãi trong sản xuất Thư kim loại, Kho nhà bếp, Thư quảng cáo, Gia công kim loại tấm, Linh kiện và bộ phận kim loại, Đồ sắt, Khung, Giá & Tủ gia công, Đồ thủ công kim loại, Kho kim loại, Cắt bảng thang máy, Phần cứng, Phụ tùng ô tô, Phụ tùng điện tử , Biển hiệu, v.v.
Vật liệu áp dụng cho máy cắt Laser
Thiết bị cắt bằng sợi quangthích hợp để cắt kim loại với tấm thép không gỉ (ống), tấm thép nhẹ / carbon (ống), tấm thép hợp kim, tấm thép lò xo, tấm sắt(ống),, Tấm mạ kẽm(ống),Tấm nhôm(ống),Tấm đồng(ống),Tấm đồng thau, tấm đồng, tấm vàng, tấm bạc, tấm titan, tấm kim loại, tấm kim loại, v.v.
Đặc tính kỹ thuật chính của máy cắt Laser,
1. Thân máy hàn tích hợp với độ ổn định cao hơn cho độ chính xác cao hơn
Ứng dụng cấu trúc giàn và dầm ngang đúc tích hợp để đạt được độ cứng và ổn định cao hơn.
2. Nguồn laser hiệu suất cao và hệ điều hành ổn định tạo nên chất lượng cắt tốt nhất.
3. Máy sở hữu hệ thống điều khiển CNC, hệ thống truyền động servo, hệ thống làm mát bằng nước, hệ thống bôi trơn và hệ thống loại bỏ bụi, đảm bảo máy có thể hoạt động ổn định, hiệu quả và bền bỉ.
4. Phần mềm lập trình tự động CAD / CAM chuyên dụng và phần mềm lồng tự động nhằm tiết kiệm tối đa nguyên liệu thô.
5. Máy có khả năng tự động điều chỉnh độ cao để duy trì tiêu cự không đổi và chất lượng cắt ổn định.
6. Máy được sử dụng để cắt nhiều loại kim loại với chất lượng cắt tuyệt vời và ổn định.
7. Truy cập vào hệ thống CNC thông qua giao diện giúp cho việc giao tiếp và giám sát từ xa có thể thực hiện được trong quá trình cắt laser.
Cơ cấu máy móc,
1. Giường máy
2. Cố định bàn làm việc đơn
3. Chùm tia chéo
4. Nguồn laser
5. Trạm vận hành CNC
6. Dẫn động servo chuyển động trục X, Y, Z
7. Máy làm lạnh nước làm mát
8. Xe đẩy chất thải
9. Hệ thống khử bụi
10. Bộ điều chỉnh nguồn điện (Tùy chọn)
Các thông số công nghệ chính,
| Tên may moc | Máy cắt laser sợi quang CNC | |
| Mô hình | FCL3015-2000W | |
| sức mạnh của tia laser | 2000w | |
| nguồn laser | MAX / RAYCUS / IPG | |
| BPP, mm * mrad | 1,27 | |
| Bước sóng laser | 1070nm | |
|
Độ dày cắt tối đa |
thép carbon(O2) | 10mm-12mm |
| thép không gỉ(N2) | 5mm-6mm | |
| Tấm nhôm | 3mm-4mm | |
| Tấm đồng | 2mm | |
| Tốc độ cắt tối đa | 60-80m / phút (theo vật liệu) |
| Tối đasự tăng tốc | 1,0G |
| Năng lượng không ổn định | ≤2% |
| định dạng đồ họa được hỗ trợ | CAD,Phần mềm CorelDraw,DXF / DWG / PLT |
| khu vực cắt | 3050 × 1550 |
| Trục X đi du lịch | 3050 |
| Trục Y di chuyển | 1550mm |
| Trục Z đi du lịch | 120mm |
| độ chính xác của vị trí lại | ± 0,03mm / m |
| độ chính xác của vị trí trục X / Y | ± 0,03mm / m |
| Tối đatải trọng của bàn làm việc | 500kg |
| sức mạnh của máy | 350V-420V / 50Hz |
| Trọng lượng của máy | 3500kg |
| Kích thước | 4600x2350x1500mm |
Những thành phần chính,
| Tên | Mô tả ngắn gọn | Thương hiệu của đất nước |
| Laser sợi quang | IPG2000W | MAX / RAYCUS / IPG |
| Hệ thống quang học | RAYCUS / IPG | MAX / RAYCUS / IPG |
| Đầu cắt lấy nét tự động | Đầu cắt đặc biệt cho sợi quang | WSX / Raytools / FSCUT |
| Hệ thống làm mát chuyên dụng | Hệ thống tuần hoàn kép, ống titan trao đổi nhiệt, cảnh báo quá nhiệt, bảo vệ dòng chảy | Wuhan Hanli / Tongfei |
| Hệ thống truyền động cơ khí |
Đường sắt tốc độ cao chính xác cao Hiwin Đài Loan Thanh răng và thanh răng YYC Đài Loan (xoắn ốc) |
Đài Loan Hiwin Đài Loan YYC |
| Hệ thống giảm tốc | Shimpoo / Alpha | Nhật Bản / Đức |
| Van tỷ lệ | SMC | Nhật Bản |
| Lắp đặt điện | Schneider / ABB | Nước pháp |
| Hệ thống cảm biến theo dõi | Cảm ứng tự động có độ chính xác cao, độ chính xác 0,1 mm | CYPCUT Thượng Hải |
| Hệ thống máy tính | Máy tính công nghiệp đặc biệt cho laser | Yanxiang Đài Loan |
| Đơn vị X-AXIS SERVO | Servo 1000W | Yaskawa / Fuji, Nhật Bản |
| Bộ phận Y-AXIS SERVO |
1800W SERVO |
Yaskawa / Fuji, Nhật Bản |
| Đơn vị Z-AXIS SERVO | Servo 400W | Yaskawa / Fuji, Nhật Bản |
| Phần mềm cắt | Phần mềm cắt CNC chuyên nghiệp | CYPCUT Thượng Hải |
| Phần mềm làm tổ | CypNest | FSCUT Thượng Hải |
| Thẻ I / O | 32 điểm | CYPCUT |
| Bộ điều chỉnh điện áp | Không bắt buộc | Trung Quốc |
| Máy cắt | Giàn chính xác | nhà chế tạo |
| Bộ điều chỉnh nguồn điện | Không bắt buộc |
